УМ на RD16HHF1 + ФНЧ + САУ
|
|
| klen | Дата: Среда, 05.02.2014, 02.27.42 | Сообщение # 376 |
|
Рядовой
Группа: Пользователи
Сообщений: 2
Статус: Offline
| для инфо! если делаете по схеие св2013 то в драйвере можно кольца с ламп энергно (сам в НВТ ставил ))ставиь! линейность на РД затворах 6-6,2В а далее вам виднее.
Влад UR5EMO
Сообщение отредактировал klen - Среда, 05.02.2014, 02.34.17 |
| |
|
|
| RD3B | Дата: Пятница, 07.02.2014, 19.40.30 | Сообщение # 377 |
|
Рядовой
Группа: Пользователи
Сообщений: 1
Статус: Offline
| Друзья подскажите. Повторяю данный РА без микросхемы на входе. В результате "испытаний" упал ток смещения на одном транзисторе (потом опять поставил 500мА). Я его благополучно спалил?
|
| |
|
|
| US6EG | Дата: Пятница, 07.02.2014, 20.26.10 | Сообщение # 378 |
 Полковник
Группа: Пользователи
Сообщений: 235
Статус: Offline
| Мало информации по усилителю.
У меня тоже вместо микросхемы два транзистора 2SC3950.
Если транзистор сгорел,ток покоя не выставишь.
|
| |
|
|
| Клён | Дата: Суббота, 08.02.2014, 21.05.24 | Сообщение # 379 |
 Сержант
Группа: Пользователи
Сообщений: 22
Статус: Offline
| Всем привет! я поставил по схеме СВ2013 кт646б. раскачка в норме. но возникла проблема порвалась моя антенна inV7-14мГц. надо ждать пока снег на крыше растает.
|
| |
|
|
| sacha | Дата: Четверг, 13.02.2014, 20.16.01 | Сообщение # 380 |
|
Рядовой
Группа: Пользователи
Сообщений: 1
Статус: Offline
| напиши шо уже поставил
|
| |
|
|
| Клён | Дата: Воскресенье, 09.03.2014, 21.34.34 | Сообщение # 381 |
|
Сержант
Группа: Пользователи
Сообщений: 22
Статус: Offline
| на 7-ке в антенне 80в при ксв 1.6 провел более 100 связей!!! щас занимаюсь доп фнч!
|
| |
|
|
| US6EG | Дата: Понедельник, 10.03.2014, 00.28.23 | Сообщение # 382 |
|
Полковник
Группа: Пользователи
Сообщений: 235
Статус: Offline
| В антенне 80в. А на 50 ом нагрузке сколько?
|
| |
|
|
| Клён | Дата: Среда, 12.03.2014, 11.15.43 | Сообщение # 383 |
|
Сержант
Группа: Пользователи
Сообщений: 22
Статус: Offline
| Цитата US6EG (  ) В антенне 80в. А на 50 ом нагрузке сколько?
на нагрузке 50 Ом 60 Вольт.
|
| |
|
|
| US6EG | Дата: Среда, 12.03.2014, 19.54.51 | Сообщение # 384 |
|
Полковник
Группа: Пользователи
Сообщений: 235
Статус: Offline
| Цитата на нагрузке 50 Ом 60 Вольт.
Получается 72w.
Однако.
У меня тоже 60 вольт,но,без ФНЧ. А с оными 50 вольт.
Сообщение отредактировал US6EG - Среда, 12.03.2014, 19.56.33 |
| |
|
|
| Клён | Дата: Четверг, 13.03.2014, 01.10.18 | Сообщение # 385 |
|
Сержант
Группа: Пользователи
Сообщений: 22
Статус: Offline
| вот! это я Влад UR5EMO
Сообщение отредактировал Клён - Четверг, 13.03.2014, 01.12.19 |
| |
|
|
| US6EG | Дата: Четверг, 13.03.2014, 10.42.40 | Сообщение # 386 |
|
Полковник
Группа: Пользователи
Сообщений: 235
Статус: Offline
| Влад я же не говорю,что не верю.
Я добивался 50вт на всех диапазонах.
|
| |
|
|
| geniusbsd | Дата: Суббота, 22.03.2014, 01.06.51 | Сообщение # 387 |
|
Сержант
Группа: Пользователи
Сообщений: 36
Статус: Offline
| Добрый вечер

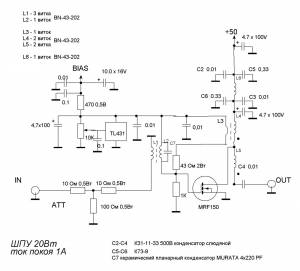

Есть печатная плата вот к такой схеме
Возможно ли заменить MRF150 на RD16HHF1 без изменения схемы?
Какой ток покоя установить для RD16 0.5А или 1А
Вместо АТТ планирую установить драйввер на AD8009
Сообщение отредактировал geniusbsd - Суббота, 22.03.2014, 01.10.14 |
| |
|
|
| troha | Дата: Четверг, 27.03.2014, 20.18.52 | Сообщение # 388 |
|
Рядовой
Группа: Пользователи
Сообщений: 1
Статус: Offline
| Спаял плату ШПУ-35Вт RD06+RD16+дополнительный каскад VT1 на кт325 из набора от ut2fw. Выставил токи покоя на RD06 и RD16 по 0,5А, кт325 -25ма. Подаю с ГСС на VT1 сигнал 150 мв. На затворе RD06 сигнала практически нет, при отсоединении разделительного конденсатора С5 (0,01 мкф.) от затвора RD06 сигнал после С5 нормальный усиленный. Помогите разобраться в чём может быть проблема. Заранее спасибо.
|
| |
|
|
| RA3AIW | Дата: Четверг, 27.03.2014, 21.42.26 | Сообщение # 389 |
 Лейтенант
Группа: Пользователи
Сообщений: 61
Статус: Offline
| Цитата troha ( ) . Помогите разобраться в чём может быть проблем
Подбирайте конденсаторы и сопротивления обратных связей транзисторов кт325 и RD06.
|
| |
|
|
| ew7ra | Дата: Пятница, 28.03.2014, 00.24.53 | Сообщение # 390 |
 Лейтенант
Группа: Пользователи
Сообщений: 75
Статус: Offline
| Цитата troha ( ) Помогите разобраться в чём может быть проблема. Заранее спасибо.
Глянуть бы схему каскада на 325-ом.
Запустите, каскад на 325 сначала в режиме А, на нагрузку.
Возможно не согласованы каскады 325---RD06.
150мВ достаточно для проверки двух последних каскадов, подайте сигнал сразу на RD06.
При Кусил=10 в итоге получите около 15...20В на выходе. Если собрали все без ошибок,
работает без проблем , ПРОВЕРЕНО.
У меня при раскачке в RD06 0,3В, при напряжении питания 24В, на 50Ом Uвых=50...60В ВЧ.
|
| |
|
|
