Готовые констукции
| | |
|
| US6EG | Дата: Суббота, 16.07.2011, 08.47.37 | Сообщение # 2 |
 Полковник
Группа: Пользователи
Сообщений: 235
Статус: Offline
| Я тоже делал с блоком питания внутри,но потом послушал как он воет пришлось выкиуть. Даже экранировка не помогла.
|
| |
|
|
| budulaj | Дата: Пятница, 22.07.2011, 15.48.45 | Сообщение # 3 |
 Полковник
Группа: Пользователи
Сообщений: 198
Статус: Offline
| US6EG,
А на что именно наводилось поле трансформатора? Какие экраны вы пробовали? У меня транс в коробке от СД-приводов, стоит на резиновых ножках и изолирован от шасси, по идее можно его правильно на массу посадить. Или даже не пробовать? Ток холостого хода 117 ма.
|
| |
|
|
| US6EG | Дата: Пятница, 22.07.2011, 18.21.50 | Сообщение # 4 |
|
Полковник
Группа: Пользователи
Сообщений: 235
Статус: Offline
|
Трансформатор был почти такойже. Конденсаторы в фильтре были 30000Мкф прикручен был к корпусу.
Помеха наводилась по приему,станции шли с какой то хрипотцой. Подключил внешний блок питания по схемме Rovetti емкость конденсаторов 100000Мкф все чисто. Может в том блоке емкости было мало.Пробуй может у тебя получится.
Да трансформатор был отгорожен от приемника алюминиевой пластиной 4мм.
|
| |
|
|
| сержант | Дата: Вторник, 27.09.2011, 20.21.52 | Сообщение # 5 |
 Сержант
Группа: Пользователи
Сообщений: 37
Статус: Offline
| Уважаемые, коллеги на Ваш суд. Мой сидор. Пока 160,80,40,14Мгц. $IMAGE1$ $IMAGE2$ $IMAGE3$ $IMAGE4$ Добавлено (27.09.2011, 19:21)
---------------------------------------------
Друзья прошу прощения за ляп.Выложу позже.
|
| |
|
|
| budulaj | Дата: Пятница, 30.09.2011, 12.41.03 | Сообщение # 6 |
|
Полковник
Группа: Пользователи
Сообщений: 198
Статус: Offline
| Незнаю какой у кого сидор, а у меня такой. Тот что в первых постах раскидал.
Сообщение отредактировал budulaj - Пятница, 30.09.2011, 12.42.24 |
| |
|
|
| сержант | Дата: Суббота, 15.10.2011, 22.55.27 | Сообщение # 7 |
|
Сержант
Группа: Пользователи
Сообщений: 37
Статус: Offline
|
Добавлено (15.10.2011, 21:55)
---------------------------------------------
$IMAGE2$ $IMAGE3$ Друзя то что обещял. PA- 50 Вт, четыре диапозона 1.8, 7, 3,5. 14.
|
| |
|
|
| сержант | Дата: Суббота, 15.10.2011, 22.58.35 | Сообщение # 8 |
|
Сержант
Группа: Пользователи
Сообщений: 37
Статус: Offline
|
|
| |
|
|
| сержант | Дата: Суббота, 15.10.2011, 23.03.18 | Сообщение # 9 |
|
Сержант
Группа: Пользователи
Сообщений: 37
Статус: Offline
| Простите за неграмотность, не получается прикрепить как надо файлы.
|
| |
|
|
| UB9MAH | Дата: Среда, 25.01.2012, 21.55.27 | Сообщение # 10 |
|
Лейтенант
Группа: Пользователи
Сообщений: 53
Статус: Offline
| Здравствуйте. Выкладываю фото моей конструкции
|
| |
|
|
| UB9MAH | Дата: Среда, 25.01.2012, 22.02.22 | Сообщение # 11 |
|
Лейтенант
Группа: Пользователи
Сообщений: 53
Статус: Offline
|
|
| |
|
|
| UT2UU | Дата: Суббота, 09.06.2012, 14.48.24 | Сообщение # 12 |
 Рядовой
Группа: Пользователи
Сообщений: 9
Статус: Offline
| У меня SDR в качестве приемника и на передачу не планировался, потому выведено все только под прием.

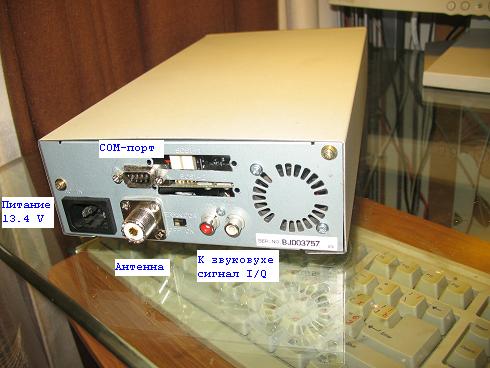

Неплохо подошел старый корпус от внешнего SCSI сидирома.
Просто вместо сидирома влепил заглушку

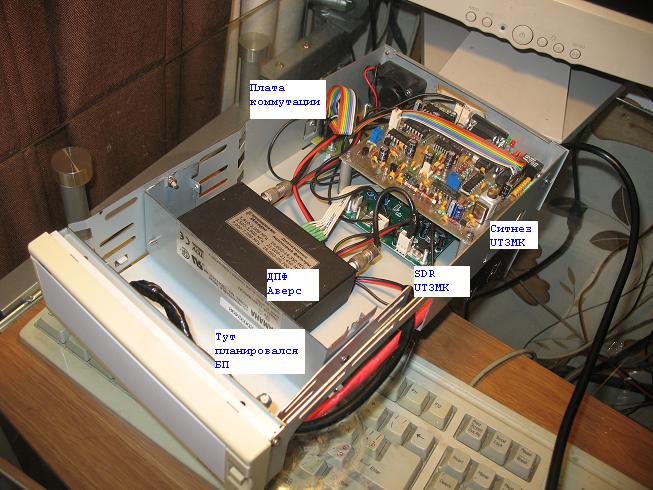

Блок питания 220V -> 12V я поставил в передний отсек, но пришлось снять - тот , что шел с сидиромом - не потянул ток приемника SDR и просел до 10В + свистел, не смотря на двойную экранировку.
Пока организовано внешнее питание с включением кнопкой.
Сообщение отредактировал UT2UU - Суббота, 09.06.2012, 15.32.38 |
| |
|
|
| ut3mk | Дата: Суббота, 09.06.2012, 14.58.33 | Сообщение # 13 |
 Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| UT2UU,
Остается в переднем отсеке поставить ШПУ и получим законченный трансивер.
Корпус весьма оригинальный, мои аплодисменты
|
| |
|
|
| UR4MJO | Дата: Четверг, 26.07.2012, 18.29.59 | Сообщение # 14 |
 Рядовой
Группа: Пользователи
Сообщений: 1
Статус: Offline
| Вот и мой SDR, пока без усилителя и не покрашен
Сообщение отредактировал UR4MJO - Четверг, 26.07.2012, 18.33.27 |
| |
|
|
| ut3mk | Дата: Вторник, 07.08.2012, 21.24.39 | Сообщение # 15 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| Один из вариантов моего трансивера в законченном виде.
Небольшой видеоролик:
http://rutube.ru/video/f588566b0af06b34ecff7248b33ba90c/
|
| |
|
|
|
