Одноплатный SDR трансивер с синтезатором Si5351 + полосовики
| |
iljinandrey | Дата: Понедельник, 27.04.2020, 13.21.33 | Сообщение # 2101 |
Генерал-лейтенант
Группа: Пользователи
Сообщений: 649
Статус: Offline
| ну вот я подозреваю новый АТТ, но все ж молчат, это наводит на мысль что у меня одного так
в остальном всё хорошо, с новой платой, помехи по и2ц нет воооооообще, даже намёка
Сообщение отредактировал iljinandrey - Понедельник, 27.04.2020, 13.29.25 |
|
|
|
Sir | Дата: Понедельник, 27.04.2020, 13.46.25 | Сообщение # 2102 |
Лейтенант
Группа: Пользователи
Сообщений: 53
Статус: Offline
| Цитата iljinandrey ( ) помехи по и2ц нет воооооообщ Да это так,Вообще все здорово, но эта палочка на панораме......Конечно можно пренебречь,но когда знаешь,что ее не должно быть,она постоянно бросается в глаза и ты осознаешь,что это косяк. Сейчас попробую для начало прошить старую прошивку.Посмотрим,что и как и поедем дальше искать.
Добавлено (27.04.2020, 14.19.27) --------------------------------------------- Попробовал v.5.2-без изменений.А вообще это версия мне больше нравится-переключение между диап. по моему быстрее,ни каких шкварок во время переключения rx-tx.Или мне уже кажется. Плата v.4 уже законченный трансивер,правда 10вт,но с фнч в маленьком корпусе.Некоторое время чирикал на нем-понравился. Прошивка 5.2
Сообщение отредактировал Sir - Понедельник, 27.04.2020, 14.36.44 |
|
|
|
iljinandrey | Дата: Понедельник, 27.04.2020, 15.36.31 | Сообщение # 2103 |
Генерал-лейтенант
Группа: Пользователи
Сообщений: 649
Статус: Offline
| Цитата Sir ( ) законченный трансивер
красиво корпус с нуля, или на чьей то базе ?
Сообщение отредактировал iljinandrey - Понедельник, 27.04.2020, 15.37.23 |
|
|
|
Sir | Дата: Понедельник, 27.04.2020, 15.48.46 | Сообщение # 2104 |
Лейтенант
Группа: Пользователи
Сообщений: 53
Статус: Offline
| Какой то был пульт теленаблюдения.Долго валялся.Решил использовать с пользозой.
|
|
|
|
kabanovserg72 | Дата: Понедельник, 27.04.2020, 16.24.28 | Сообщение # 2105 |
Генерал-майор
Группа: Пользователи
Сообщений: 456
Статус: Offline
| хотелось спросить,а как у вас с настройкой s-метра в v9 платы,ни каких проблем не было?
|
|
|
|
iljinandrey | Дата: Понедельник, 27.04.2020, 17.12.06 | Сообщение # 2106 |
Генерал-лейтенант
Группа: Пользователи
Сообщений: 649
Статус: Offline
| С-метр не имеет отношения к версии платы, вообще никакого, абсолютно. Прошивка тоже не имеет
|
|
|
|
kabanovserg72 | Дата: Понедельник, 27.04.2020, 18.02.47 | Сообщение # 2107 |
Генерал-майор
Группа: Пользователи
Сообщений: 456
Статус: Offline

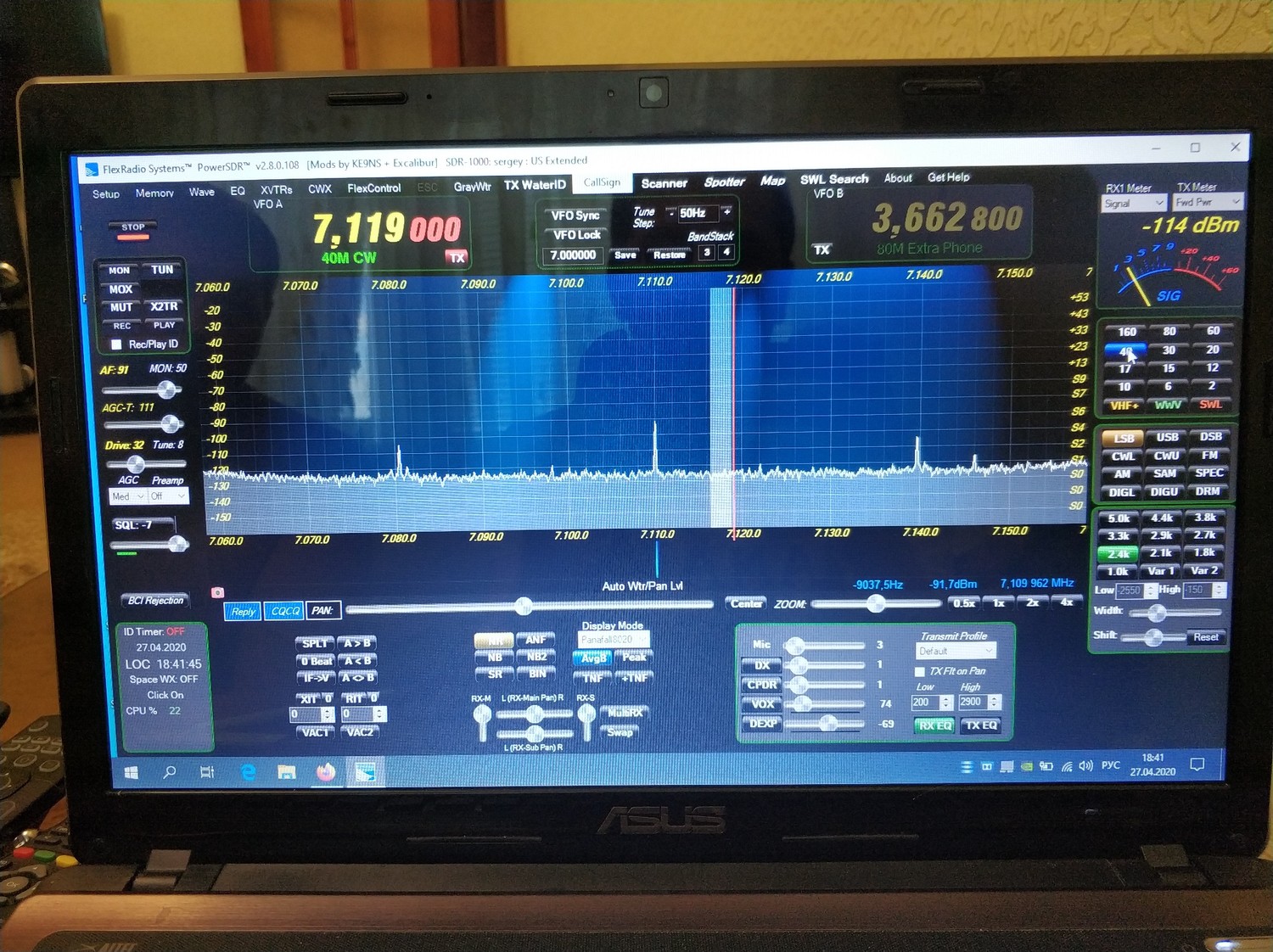

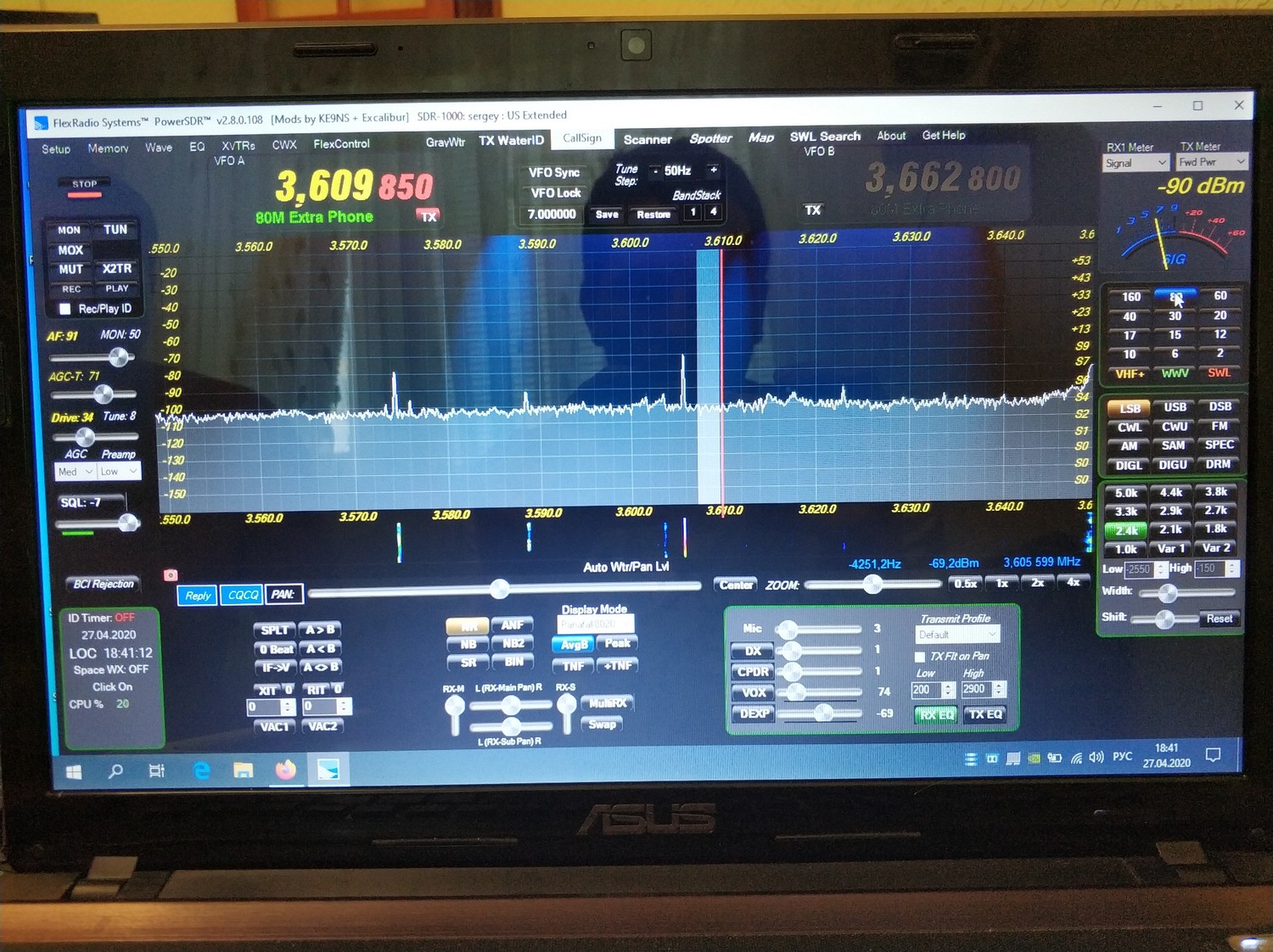

| Цитата iljinandrey ( ) С-метр не имеет отношения к версии платы, вообще никакого, абсолютно. Прошивка тоже не имеет всё я настроил,просто поинтересовался,были небольшие траблы,а вот фото панорамы плата v9 с антенной и безДобавлено (27.04.2020, 19.55.09) --------------------------------------------- есть вот такая проблемка ,веду передачу на 80,40,в lsb.а меня принемают в usb,и наоборот,что может быть плата v4 прошивка микки 6,1
|
|
|
|
yurij053 | Дата: Понедельник, 27.04.2020, 23.45.28 | Сообщение # 2108 |
Генерал-майор
Группа: Пользователи
Сообщений: 269
Статус: Offline
| Цитата kabanovserg72 ( ) есть вот такая проблемка ,веду передачу на 80,40,в lsb.а меня принемают в usb,и наоборот,что может быть плата v4 прошивка микки 6,1 Поменяйте местами выводы I Q на line out.
Сообщение отредактировал yurij053 - Понедельник, 27.04.2020, 23.55.47 |
|
|
|
RN6LAX | Дата: Вторник, 28.04.2020, 00.20.01 | Сообщение # 2109 |
Полковник
Группа: Заблокированные
Сообщений: 177
Статус: Offline
| Мужики хватит кошмарить аппарат! Практически все болезни устранены, он работает достойно (перекрывает все КВ диапазоны, хорошая передача), за исключением полосовых фильтров, которые Цитата RN6LAX ( ) отвратительно работают по 2 причинам iljinandrey когда выложишь замеры фильтров стоковых, слышал я ты вроде как собираешься, а то kabanovserg72, уже начал подозревать фильтра в криво-работающем S метре))))
Цитата iljinandrey ( ) Так же интересно, что режимы off-low-medium-high после того как собрал на новой плате, теперь работают иначе, поменялись местами medium-low, ещё не разбирался, связано это с АТТ 20дб вместо старого 11дб, либо прошивка, а может накосячил где то.. Никто подобного не замечал случайно ?
Автором заложен следующий алгоритм: off - работает аттенюатор, нет усиления пч Low - не работает аттенюатор и нет усиления по пч med - работает аттенюатор, работает усилиние по пч high - не работает аттенюатор, работает усиление по пч Усиление ПЧ тракта меняется порядка 8 дБ.
Теперь понятно?
По поводу палки посередине, это норма, она должна быть, она есть всегда, даже если вы разъедините звук карту и трансивер!!! Когда у вас адская чувствительность на входе звук. карты, то возможно, что палка скроется в шумах, но имеется обратная сторона этого, что из-за большой чувствительности, падает динамический диапазон!!! Рекомендую накручивать чувствительность, так чтобы шум эфира поднимался на 15-25 дБ.
Цитата ua6bdd ( ) У меня товарищ с флексом 1500 сидит в засаде. Он не допустит чтобы по сторонам что то брызгало. Трансформаторы настраиваю. Напруга 13,8 ток не более 10 ампер. ФНЧ пять штук. Синус чистый. Моща 65 ватт включая десятку. Чего ещё нужно? Осталось панораму чуток подчистить. Частота преобразования ИБП 26 кгц. На панораме по обе стороны от фликера тычки стоят. Помеха от ИБП. Нужно режекторный фильтр сделать по питанию на эту частоту. Поигрался, похоже с моих транзисторов больше не возьмешь. При четырёх витках выход больше, но очень тяжело настроить выходной трансформатор чтобы был линейным. Перешёл на три витка. Думаю всё же попробовать четыре RD16. У них КПД выше. "Чистый синус" и ширина полосы не взаимосвязаны! "после 5 фнч" (надеюсь это про 5 порядков) он будет по-любому синусоподобным. "Нужно режекторный фильтр сделать по питанию на эту частоту" - ну это зашквар полный. "но очень тяжело настроить выходной трансформатор чтобы был линейным" там не только транс, но и транзисторы - в помощь обратная связь глубже. P.S. 4*RD16 ну никак не могут более 45 Вт выдать нормального сигнала!!! Более 3 ампер при 24 Вольтах полное Г.
|
|
|
|
iljinandrey | Дата: Вторник, 28.04.2020, 00.31.45 | Сообщение # 2110 |
Генерал-лейтенант
Группа: Пользователи
Сообщений: 649
Статус: Offline
| Цитата RN6LAX ( ) Теперь понятно?
Ага... Если low взять за ноль, а потом аттенюатором отнять 20дб и прибавить 6дб, то получим минус 14 относительно режима low
|
|
|
|
ua6bdd | Дата: Вторник, 28.04.2020, 02.47.31 | Сообщение # 2111 |
Сержант
Группа: Пользователи
Сообщений: 25
Статус: Offline
| Да обратная связь не нужна и влияет только на выравнивание мощности. Я вообще её не ставлю. А трансформатор действительно трудно настроить, особенно если вторичка четыре витка. Опять пробовал четыре витка, не получается компенсировать паразитную индуктивность. Добавлено (28.04.2020, 02.56.44) --------------------------------------------- Вообще ФНЧ нужно делать на каждый диапазон. Любой ИБП дает помехи. Никакого "зашквара" тут нет.
|
|
|
|
kabanovserg72 | Дата: Вторник, 28.04.2020, 04.57.16 | Сообщение # 2112 |
Генерал-майор
Группа: Пользователи
Сообщений: 456
Статус: Offline
| Цитата RN6LAX ( ) kabanovserg72, уже начал подозревать фильтра в криво-работающем S метре))))
не в коем разе,это моя не внимательность и торопыжнечество,а так во всём разобрался
|
|
|
|
Sir | Дата: Вторник, 28.04.2020, 06.27.54 | Сообщение # 2113 |
Лейтенант
Группа: Пользователи
Сообщений: 53
Статус: Offline
| Цитата RN6LAX ( ) Автором заложен следующий алгоритм: Это прописная истина еще с 2011года.Ну а про чуйку,динамику....короче вы понмаете.Сейчас просто нет генератора,чтобы посмотреть чувствительность.У меня на первом собранном сдр (многоплатный вариант v.14) при чувств.0.5мкв. от этого пичка и следа нет.Конечно очень много зависит от зв.каты,и чутье и динамика и шум.Вопрос то был в чем:один комп.одна звук.карта ит.д.На столе два сдра V/4 и v.9 (дпф у обоих отстроены один в один).В v.4 шумовая дорожка (конечно с антенной) ровная,а в V.9 остаеся пик почти в 2клетки.Собирали эту версию втроем (элементная база у всех разная,платы одинаковые),а на выходе результат один и тот же.Вот я и хотел (на халяву) может кто что подскажет.Да ладно,разберемся.А что касается S метра,проблем ни когда не было-пользуюсь калибратором (платка)50мкв.
Сообщение отредактировал Sir - Среда, 29.04.2020, 03.13.38 |
|
|
|
kabanovserg72 | Дата: Вторник, 28.04.2020, 15.06.24 | Сообщение # 2114 |
Генерал-майор
Группа: Пользователи
Сообщений: 456
Статус: Offline
| Цитата Sir ( ) Коллеги у меня вопрос: в v.9 при подключенной антенне в положении OFF (аттенюатор вкл.) "пичек" на панораме от звуковой карты не уходит в шумовую дорожку.Такое ощущение как будто не хватает чуйки.хотя в V.4 все нормально я выложил фото своей панорамы с подключённой антенной и вкл.аттенюатором в режиме off.плата v9 и прошивка 6.1,там только одна фотка с в режиме off и с подключенной антеной,у вас так же сообщение 2115
Сообщение отредактировал kabanovserg72 - Вторник, 28.04.2020, 15.09.30 |
|
|
|
Sir | Дата: Вторник, 28.04.2020, 15.32.46 | Сообщение # 2115 |
Лейтенант
Группа: Пользователи
Сообщений: 53
Статус: Offline
| А можно еще раз прсто два фото любой диапазон в режиме OFF с антенной и без.Свое могу выложить только завтра (сутки на работе).
|
|
|
|
|
