Синтезатор на LC72131 для 9 диапазонного SDR трансивера -DIP
|
|
| apofiz | Дата: Вторник, 08.02.2011, 06.26.13 | Сообщение # 601 |
 Рядовой
Группа: Пользователи
Сообщений: 2
Статус: Offline
| 73! Ну программатор и прошивка есть. Просто возникли некоторые странности с прошивкой. Ну фьюзы это пол беды а вот когда файл прошивки заливаешь в программу для прошивки то почему то в окне программы программатора есть пустые места вместо кода с прочерками. US5NCJ а синтезатор вот этот http://radiopro.ucoz.ru/load....1-0-209
Спасибо что не оставили вопрос без внимания!)))
|
| |
|
|
| yuchin | Дата: Вторник, 08.02.2011, 07.44.14 | Сообщение # 602 |
|
Майор
Группа: Пользователи
Сообщений: 88
Статус: Offline
| US5NCJ,
А в чем преимущество данных микросхем ?
|
| |
|
|
| US5NCJ | Дата: Среда, 09.02.2011, 00.57.53 | Сообщение # 603 |
 Генерал-лейтенант
Группа: Администраторы
Сообщений: 570
Статус: Offline
| 1-ОУ MC33078-079 считаются малошумящими, 2 - коэффициент гармонических искажений очень мал 0.002%, 3 - они способны работать на низкоомную нагрузку порядка 40 Ом, значит, что они без искажений могут работать на низкоомный смеситель и к тому же они высокочастотные 16мГц и по цоколю они один к одному. А что касается 74LVC4066(FST3125), это идеальный ключ, сопротивление которого в открытом состоянии 6 Ом, при питании 5v. Значит, что затухание смесителя будет меньше, по скорости то у них 10ns и емкость 8pf, емкость достаточно мала, что дает нам преимущества на ВЧ диапазонах, чем меньше емкость, тем меньше будет просачивание гетеродина во входные цепи, и подавление несущей будет больше. И еще у них 4 - независимых ключа, и каждую фазу можно подать на отдельный ключ, при этом точность фазового сдвига возрастет. Быстродействие, минимальное сопротивление ключей и минимум емкости, вот все, что нам нужно для хорошего смесителя с хорошим динамическим диапазоном, всегда нужно стремиться к лучшему. Данные микросхемы дают выигрыш по всем параметрах. И к тому же они не дефицитные и не дорогие, их можно заказать в Киеве по адресу http://imrad.kiev.ua/ Добавлено (08.02.2011, 23:57)
---------------------------------------------
ut3mk,
Здравствуйте, Юрий. Пробовал я калибровку по стандартному методу, у меня ничего не получилось, но получилось совсем по другому. Открыл в Setup вкладку General - Calibration, меню RX Image Reject Cal, стартанул и зеркалка подавилась почти на 60 дБ, но каждый раз после закрытия программы PowerSDR, калибровка не сохраняется, то есть нужно каждый раз калибровать заново. Версия программы 2.0.16.
Сообщение отредактировал US5NCJ - Среда, 09.02.2011, 00.59.48 |
| |
|
|
| ut3mk | Дата: Среда, 09.02.2011, 01.36.19 | Сообщение # 604 |
 Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| Quote (US5NCJ) Версия программы 2.0.16. Припомни! Что я тебе говорил на счет версий с серии 2.0... Они в большей степени рассчитаны под новое оборудование.
У нас нет авто тона для балансировки. Если желаешь работать этой версией, придется как то выходить из положения.
А вообще то она должна сама давить приемную боковую по мощным станциям.
Если есть проблемы, пользуйся TalkingBox с независимой регулировкой по диапазонам.
|
| |
|
|
| ut3mk | Дата: Среда, 09.02.2011, 01.55.28 | Сообщение # 605 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| Quote (apofiz) в программу для прошивки то почему то в окне программы программатора есть пустые места вместо кода с прочерками Почему тебя это так взволновало? А почему их там не должно быть? А что будет, если эта область памяти зарезервирована для хранения больших переменных и с высокой точностью.
Вот для нее и выделяется область, а предварительно там прописываются 00 или FF.
А что будет, если потребуется сохранить массив того же графического знакогенератора... и так далее.
Меньше обращай внимание на эти "узоры". Наверняка Сергей и сам не в курсе какую "красоту" нарисовал его код.
Собирай синтез, прошивай микросхемы и наслаждайся его работой
|
| |
|
|
| US5NCJ | Дата: Среда, 09.02.2011, 20.50.30 | Сообщение # 606 |
|
Генерал-лейтенант
Группа: Администраторы
Сообщений: 570
Статус: Offline
| ut3mk,

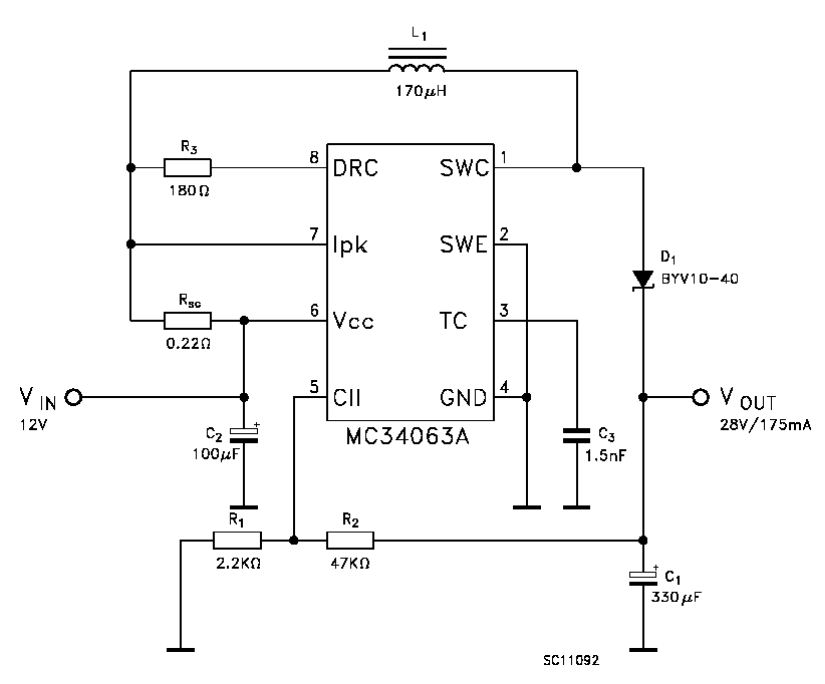

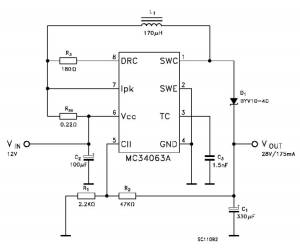

Здравствуйте, Юрий. Я провел эксперимент по поводу варикапов, Вы были правы по поводу нелинейности варикапов, дело в том, что варикапы ведут себя не линейно от 0v до 5v, а дальше все линейно и красиво. Я в своем случае поднял напряжение до 30v и применил варикапы BB133(BB148), и шаг практически не изменялся в зависимости от диапазона. Нужно все таки эмиттер транзистора KT3102 включать через резистор для того, что бы напряжение на варикапах не изменялось от 0v, а от 6-7v и выше 30v. Я применил преобразователь на MC34063.
|
| |
|
|
| Aleksandr | Дата: Среда, 16.02.2011, 00.44.30 | Сообщение # 607 |
 Майор
Группа: Пользователи
Сообщений: 90
Статус: Offline
| US5NCJ, Я так понял что вы заменили варикапы CD3-CD6 кв121а на ВВ133(ВВ148) и было поднято напряжение до 30в. и сдвига по частоте больше не было? Преобразователь я понял подключен между +12в питания и выходом +28в - на резистор 6.8к который вторым концом идет на коллектор кт3102.
А что это диод или стабилитрон -byv10-40-? Александр EW7SA.
|
| |
|
|
| ut3mk | Дата: Среда, 16.02.2011, 02.01.16 | Сообщение # 608 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| Quote (Aleksandr) byv10-40
Диод Шоттки MELF(glass) U=40V I=1A (smd аналог BYV10-40)
|
| |
|
|
| US5NCJ | Дата: Среда, 16.02.2011, 16.24.44 | Сообщение # 609 |
|
Генерал-лейтенант
Группа: Администраторы
Сообщений: 570
Статус: Offline

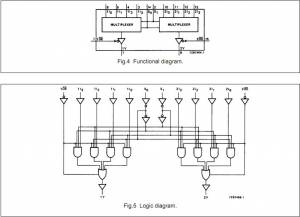

| Вот нормальный вариант 2 в одном, лучше чем 74HC4053 в диповском корпусе. И есть на фирме Imrad, стоит копейки. Аналог FST3253. Я уже заказал, буду пробовать делать и обязательно сообщу.
Сообщение отредактировал US5NCJ - Среда, 16.02.2011, 16.30.47 |
| |
|
|
| ut3mk | Дата: Среда, 16.02.2011, 18.44.19 | Сообщение # 610 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| US5NCJ,
Ограничений по верхней частоте ? Проблем не будет?
|
| |
|
|
| Aleksandr | Дата: Среда, 16.02.2011, 21.03.17 | Сообщение # 611 |
|
Майор
Группа: Пользователи
Сообщений: 90
Статус: Offline
| Понял -это уже обнадежиыает ,а то как то не хочется бросать данный синтез -если ничего не получится.Ждем результата.
|
| |
|
|
| US5NCJ | Дата: Среда, 16.02.2011, 22.40.15 | Сообщение # 612 |
|
Генерал-лейтенант
Группа: Администраторы
Сообщений: 570
Статус: Offline
| ut3mk,
Исходя из емкости то она не хуже чем 4053. У меня есть резервная плата, я ее туда всуну и проверю на рабочем трансивере. Испытания покажут все.
Сообщение отредактировал US5NCJ - Среда, 16.02.2011, 22.45.30 |
| |
|
|
| Aleksandr | Дата: Среда, 16.02.2011, 23.18.34 | Сообщение # 613 |
|
Майор
Группа: Пользователи
Сообщений: 90
Статус: Offline
| Юра подскажи если как написал US5NCJ : Нужно все таки эмиттер транзистора KT3102 включать через резистор для того, что бы напряжение на варикапах не изменялось от 0v, а от 6-7v и выше 30v. ---Будет ли частота перестройки синтеза соответствовать показанию на шкале POWER SDR ХОТЯ НАПРЯЖЕНИЕ НА ВАРИКАПАХ УЖЕ БУДЕТ ДРУГОЕ т.е. допустим не 0в а 6в или надо подбирать витки L1-L4 для получения нужной частоты. А чем можно заменить Диод Шоттки MELF(glass) U=40V I=1A (smd аналог BYV10-40).
|
| |
|
|
| ut3mk | Дата: Четверг, 17.02.2011, 00.24.12 | Сообщение # 614 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| Quote (Aleksandr) Юра подскажи если как написал US5NCJ :
Да у него же и спроси.
Я не успеваю проверять все предложения.
Quote (Aleksandr) Будет ли частота перестройки синтеза соответствовать показанию на шкале POWER SDR Это не повлияет на показания шкалы.
|
| |
|
|
| ut3mk | Дата: Четверг, 17.02.2011, 17.01.24 | Сообщение # 615 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline

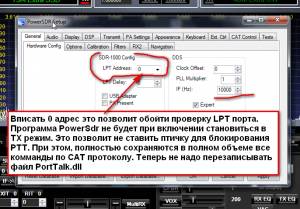

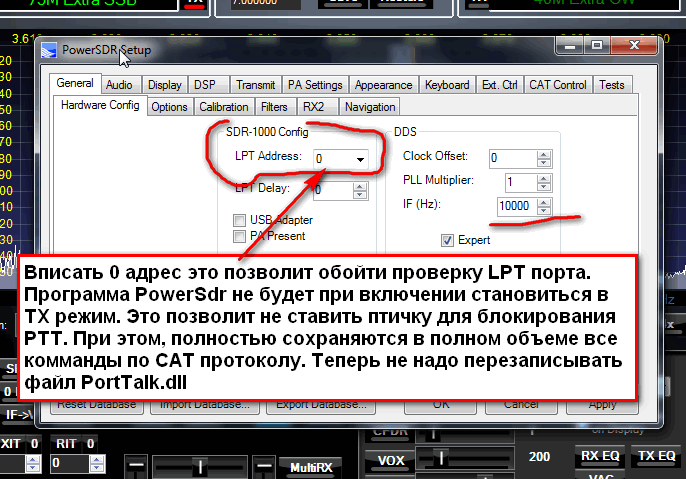

|   Огромная благодарность Валерию UR4UDT за столь оригинальное решение обхода проверки
заглушки для LPT порта. Такая комбинация работает на всех версиях PowerSdr вплоть до 2.016 версии.
|
| |
|
|
