Синтезатор на LC72131 для 9 диапазонного SDR трансивера -DIP
| |
| US5NCJ | Дата: Четверг, 17.02.2011, 22.27.36 | Сообщение # 616 |
 Генерал-лейтенант
Группа: Администраторы
Сообщений: 570
Статус: Offline
| Aleksandr, диод BYV10-40 можно заменить на 1N5819, на выходе преобразователя нужно включить двухзвенный фильтр LC, по 100мкГн и конденсаторы по 470мКф 35v. Я у себя ничего не менял, все данные остались прежними, запас очень большой по перекритию. 4, 5, 8, 14 витков пров. 0.31мм, катушки без каркасные намотаны на оправке диаметров 3мм.
Сообщение отредактировал US5NCJ - Четверг, 17.02.2011, 22.34.42 |
| |
|
|
| Aleksandr | Дата: Пятница, 18.02.2011, 00.05.59 | Сообщение # 617 |
 Майор
Группа: Пользователи
Сообщений: 90
Статус: Offline
| US5NCJ,а варикапы можно оставить прежние -кв121а или обязательно поменять на vv133 ?
|
| |
|
|
| US5NCJ | Дата: Пятница, 18.02.2011, 15.28.07 | Сообщение # 618 |
|
Генерал-лейтенант
Группа: Администраторы
Сообщений: 570
Статус: Offline
| Aleksandr, КВ121а никогда не было в наличии. У меня стоят BB133, они до 480мГц.
|
| |
|
|
| ut3mk | Дата: Пятница, 18.02.2011, 17.37.49 | Сообщение # 619 |
 Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| Опять возвращаюсь к теме СОМ кабеля.
У многих этот вопрос оказывается почти тупиковым - "НЕТ УПРАВЛЕНИЯ СИНТЕЗАТОРА, МИГАЕТ САТ СВЕТОДИОД!!!". Что бы не было проблем, соберите кабель из пяти проводников. В этом случае, кабель можно
вращать и менять местами СОМ<=>SINTEZ.
|
| |
|
|
| artemx | Дата: Суббота, 19.02.2011, 13.24.39 | Сообщение # 620 |
 Полковник
Группа: Пользователи
Сообщений: 209
Статус: Offline
| Здравствуйте!

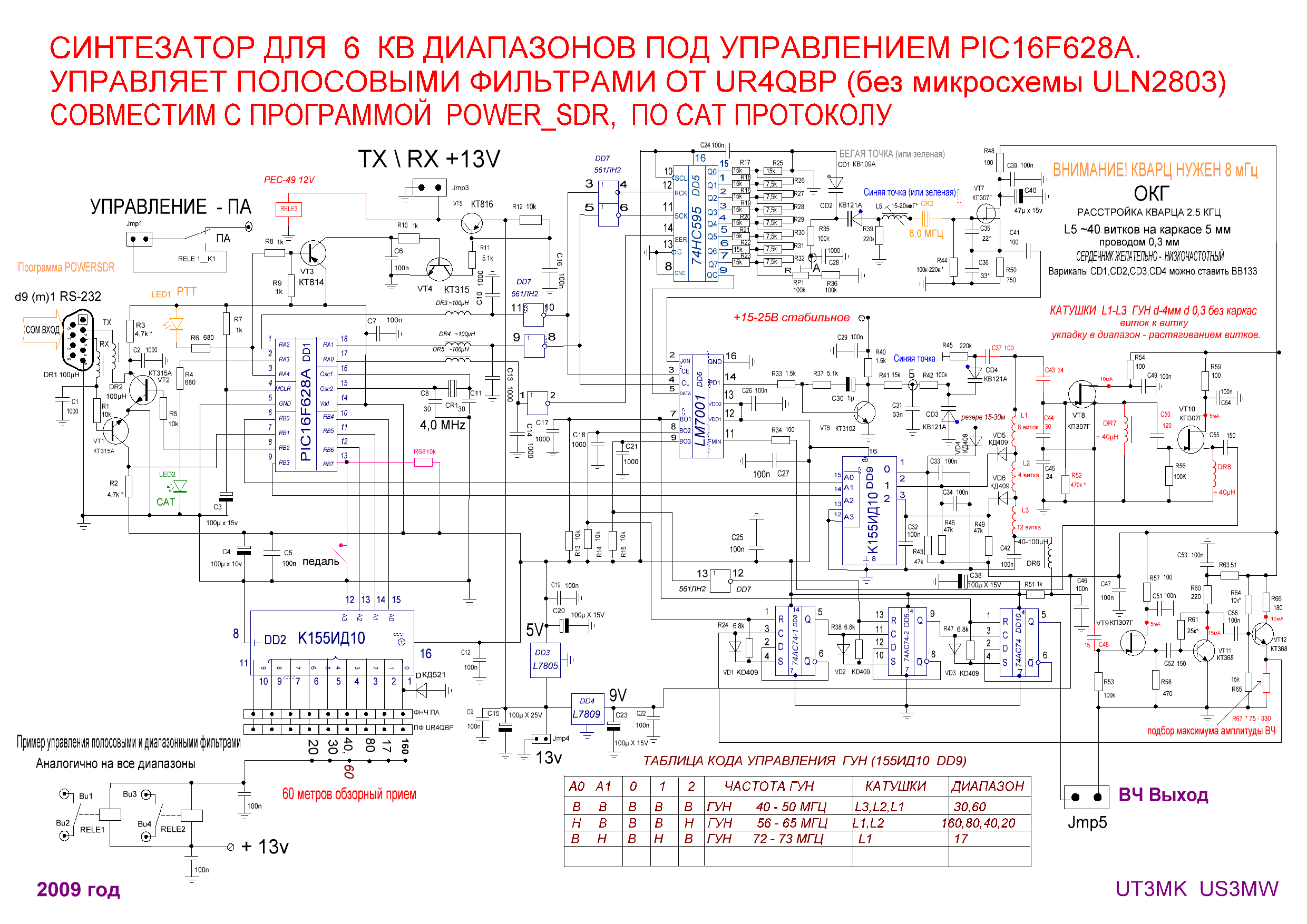

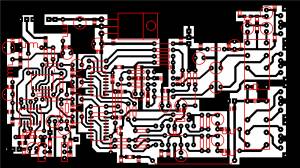

у меня версия синтезатора на LM7001 с шестью диапазонами,хотелось ввести еще и остальные три диапазона,подскажите нужно ли менять прошивку пика?и какие измения надо ввести в схему гунов?
|
| |
|
|
| ut3mk | Дата: Суббота, 19.02.2011, 15.45.43 | Сообщение # 621 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| Quote (artemx) у меня версия синтезатора на LM7001 с шестью диапазонами А есть уверенность, что твоя LM7001 запустится выше 18мГц?
Если да, то тогда нет надобности менять прошивку, там все учтено.
Катушки ГУН мотай аналогично так же как и у синтезатора на LC72131.
Выбор катушек так же одинаковы.
|
| |
|
|
| artemx | Дата: Суббота, 19.02.2011, 19.04.44 | Сообщение # 622 |
|
Полковник
Группа: Пользователи
Сообщений: 209
Статус: Offline
| Уверенности нет!
Есть возможность собрать синтез на LC72131
Сообщение отредактировал artemx - Суббота, 19.02.2011, 19.18.48 |
| |
|
|
| akkinak | Дата: Воскресенье, 20.02.2011, 00.11.41 | Сообщение # 623 |
|
Рядовой
Группа: Пользователи
Сообщений: 4
Статус: Offline
| Приветствую!
собрал синтезатор, подключил к компьютеру , запустил PowerSDR 1.8.3, понажимал кнопки Band-HF
получается так:
на 40м, 30м, 20м, 17м, 12м светодиод LC не горит
на 10м, 15м светодиод LC горит постоянно
на 160м, 80м, 60м светодиод LC сначала не горит но через минут 5 начинает гореть З.Ы. в этом деле я новичек , я так понимаю что ГУНы нужно настроить?
|
| |
|
|
| ut3mk | Дата: Воскресенье, 20.02.2011, 14.49.04 | Сообщение # 624 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| Quote (akkinak) З.Ы. в этом деле я новичек , я так понимаю что ГУНы нужно настроить? Обрати внимание на построение диапазонных генераторов ГУН Для диапазонов 160,80,40,20 используется одна группа катушек которая включает в себя L1(4 витка)+, L2(5витков)+, L3(10витков)
В этой группе оказывается самым крайним по верхнему пределу частоты - это 160 метров. Необходимо раздвигая витки L3 добиться
захвата (не горит светодиод LC) ГУН. Для простоты настройки контролируйте напряжение в контрольной точке "Б". Для замеров
желательно использовать не цифровой, а обычный "стрелочный" вольтметр. Это позволит более наглядней увидеть динамику
изменения амплитуды напряжения в этой точке. Если захват будет до 2.150 мГц, то все перечисленные диапазоны автоматически
попадут в полозу захвата. К примеру та же 80 будет перекрыта от 3.0 до 4.150 мГц. В этом случае на середине радиолюбительских
диапазонов напряжение в точке "Б" будет близкое к половине напряжение подводимое к разъему для питания КТ3102.
Замечу, что если питание КТ3102 составит всего 9 Вольт, то намоточные данные катушек придется снизить по одному в каждой группе.
Но в этом случае о полном перекрытии речь и не идет. Мой совет, подводить питание на 3102 на ниже 15 Вольт!!!
По аналогии с перечисленными диапазонами строятся остальные.
Для 30 и 60 метров включены все катушки - L1,L2,L3,L4
Для 15 и 17 метров включены L1, L2.
Для 12 и 10 метров только L1.
|
| |
|
|
| US5NCJ | Дата: Суббота, 26.02.2011, 21.32.42 | Сообщение # 625 |
|
Генерал-лейтенант
Группа: Администраторы
Сообщений: 570
Статус: Offline
| Юрий, здравствуйте. Провел эксперимент с микросхемами 74LVC4066(FST3125), они лучшие. Подавление несущей существенно лучше, но у большей степени зависит от выбора микросхемы 74AC74 В.Ч. - фазовращателя.
SN74AC74, SN74ACT74 - 160мГц, а 74AC74 без SN - 210мГц(Fairchild) 210мГц. 74AC74 ST Microelectronics - 300мГц. На двух последних подавление получилось 46дБ - 210 раз по напряжению в диапазоне 1.8 - 30мГц без дополнительной балансировке, тут стоит вопрос на поиски каких микросхем тратить свои усилия, делайте выводы.
Принципиальную схему нарисую и выложу позже.
ТЕМУ ПЕРЕВОДИМ ПО ЭТОЙ ССЫЛКЕ
http://ut3mk.at.ua/forum/2-2-2337-16-1299089345
Сообщение отредактировал US5NCJ - Суббота, 26.02.2011, 21.34.48 |
| |
|
|
| ut3mk | Дата: Суббота, 26.02.2011, 22.44.23 | Сообщение # 626 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| US5NCJ,
Буду внимательно следить за темой! Не исключено, что попытаюсь ее повторить.
|
| |
|
|
| DG5MB | Дата: Понедельник, 28.02.2011, 13.11.07 | Сообщение # 627 |
|
Рядовой
Группа: Пользователи
Сообщений: 9
Статус: Offline
| Приветствую, Юрий!
Коллега спрашивает, чем может вылиться использование 74ACT74 вместо 74AC74. Нужно ли будет подбирать смещение на них и если да, то как?
По скоростным параметрам то все выглядит прекрасно, а вот по уровням - неизвестно
|
| |
|
|
| ut3mk | Дата: Вторник, 01.03.2011, 18.09.51 | Сообщение # 628 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| DG5MB,
Я не использовал их для построения делителей, исключительно только 74АС74.
Возможно на этот вопрос ответит US5NCJ, но он так же сам будет в ближайшее время их пробовать в ADTRX.
Из даташит видно, что это практически одно и тоже. Надо только учесть, что ACT работает при 5V питании,
а ее рабочая частота 145-210MHz
|
| |
|
|
| akkinak | Дата: Среда, 02.03.2011, 00.02.02 | Сообщение # 629 |
|
Рядовой
Группа: Пользователи
Сообщений: 4
Статус: Offline
| подал на варикапы +25В и подвигал катушки L1,L2,L3 , светодиод LC теперь не горит.
в точке Б такие значения:
160м +11,4В
80м +21,4В
60м +11,3В
40м +11,9В
30м +8,6В
20м +10,7В
17м +6,9В
15м +16В
12м +6,5В
10м +11,9В

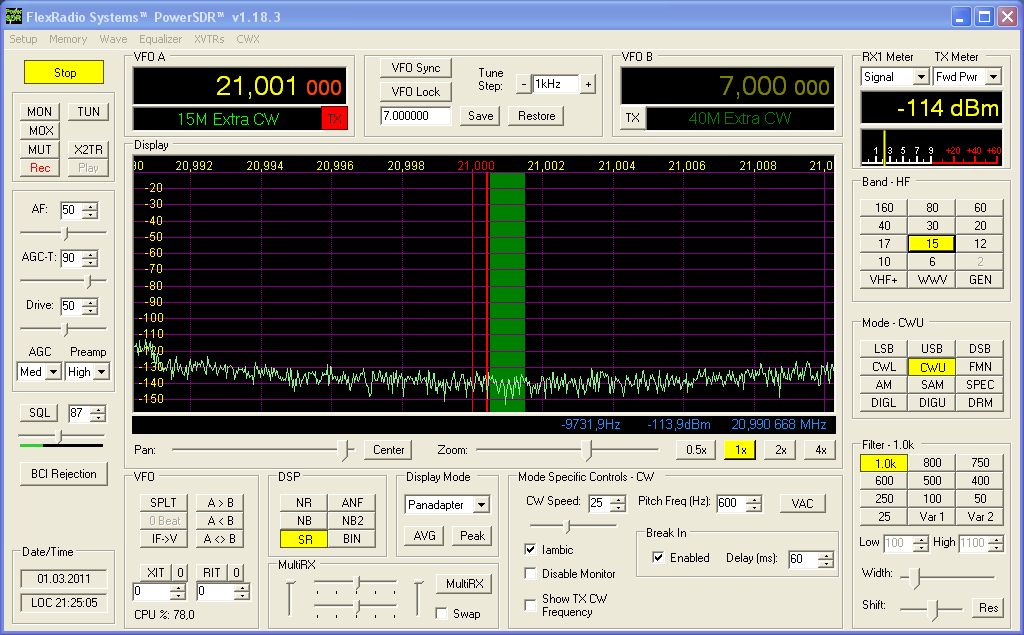

еще хотел спросить , почему изменяется диаграмма на одном и том же диапазоне(скриншоты прилагаю) при этом отличается по звуку (гудение\шипение)
Сообщение отредактировал akkinak - Среда, 02.03.2011, 00.05.10 |
| |
|
|
| ut3mk | Дата: Среда, 02.03.2011, 00.18.51 | Сообщение # 630 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| Quote (akkinak) , почему изменяется диаграмма на одном и том же диапазоне( А какая она должна быть? Смотри внимательно какой вид излучения в этих случаях включен.
В одном случае CW, а во втором SSB. Я еще заметил ошибку - это активна кнопка SR!!! Ее надо отжать. Quote (akkinak) 160м +11,4В
Уводи частоту программы до 2.150 и тогда следи за напряжением в Б точке.
Она как раз и полезет практически под 25, а если опуститься на 1.500 , то пойдет к минимуму
Остальные пойдут автоматом. Это если пытаться выставить полное перекрытие без срыва ГУН.
Если тебя это мало волнует, оставь так как сейчас получилось.
|
| |
|
|
|
