| ur5tjj | Дата: Среда, 02.03.2011, 22.14.29 | Сообщение # 631 |
|
Рядовой
Группа: Пользователи
Сообщений: 4
Статус: Offline
| Юрий, помогите разобраться с прошивками 628. Синтез на КТ368 ,Кварц 20мГц, какие прошивки будут работать в данном случае?
Можно ли заменить кварц на 4 мГц и соответственно прошивку в этом варианте синтезатора?
И если не затруднит, дайте в одном посте все варианты прошивок. Спасибо.
|
| |
|
|
| ut3mk | Дата: Среда, 02.03.2011, 23.21.46 | Сообщение # 632 |
 Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| Quote (ur5tjj) Кварц 20мГц, какие прошивки будут работать в данном случае?
А их не так и много. Рекомендую кварц 20мГц и скорость по порту 57600. Шустрей работает.
http://www.ut3mk.at.ua/_fr/0/LC72131b5_57600.hex Начинай читать с этого сообщения и далее...
http://ut3mk.at.ua/forum/2-18-1347-16-1284394166
|
| |
|
|
| ut3mk | Дата: Пятница, 04.03.2011, 18.31.24 | Сообщение # 633 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
|
Новая прошивка В этой прошивке снижен общий шум синтезатора за счет того, что остановлен обмен между
PIC16F628 с HC595 и LC72131 если частота в программе PowerSdr не изменяется. Прошивка подойдет для любого схемного решения синтезатора с педалью на PIC16F628 с кварцем 20мГц
Скорость по порту 57600. Название этой прошивки LC72131b6_57600_20Mhg
|
| |
|
|
| Leon69 | Дата: Пятница, 04.03.2011, 19.39.28 | Сообщение # 634 |
 Лейтенант
Группа: Пользователи
Сообщений: 68
Статус: Offline
| Спасибо, Юра, за новую прошивку! Всё ОК!
de UA9YFV
Сообщение отредактировал Leon69 - Пятница, 04.03.2011, 19.42.05 |
| |
|
|
| US6EG | Дата: Воскресенье, 06.03.2011, 17.10.16 | Сообщение # 635 |
 Полковник
Группа: Пользователи
Сообщений: 235
Статус: Offline
| Пробовал новую прошивку,не пошла.Свзь по CAT есть, LC не горит а перестройки по диапазонам нет, Кто еще пробовал,поделитесь впечетлением?
|
| |
|
|
| ut3mk | Дата: Воскресенье, 06.03.2011, 20.13.42 | Сообщение # 636 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| Quote (US6EG) Пробовал новую прошивку,не пошла.Свзь по CAT есть, LC не горит а перестройки по диапазонам нет, Кто еще пробовал,поделитесь впечетлением? Повтори загрузку прошивкис сайта еще раз. Я ее один раз обновлял. Бери именно эту.
Она полная копия моей микросхемы.
Проверял ее, взяв с сайта и прошил себе, все работает.
Сейчас появлюсь на 80 метровом диапазоне на синтезаторе с этой прошивкой. Я прошиваю WINPIC800, а у нее есть подсчет контрольной суммы.
Если прошивку загрузить, то контрольная должна быть одинаковой.
|
| |
|
|
| US6EG | Дата: Понедельник, 07.03.2011, 04.15.56 | Сообщение # 637 |
|
Полковник
Группа: Пользователи
Сообщений: 235
Статус: Offline
| Я тоже шью WINPIC800. Прошивку брал эту LC72131b6_57600_20Mhg. Контрольная сумма была не та. Попробую еще раз. Добавлено (07.03.2011, 03:15)
---------------------------------------------
Попробовал,не идет. Поставил эту http://www.ut3mk.at.ua/_fr/0/LC72131b5_57600.hex работает без проблем.
|
| |
|
|
| ut3mk | Дата: Понедельник, 07.03.2011, 13.25.25 | Сообщение # 638 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| Quote (US6EG) Попробовал,не идет.
Ты эту: CopySIN.hex прошивал, или опять старую?
Я именно для тебя снял слепок с микросхемы рабочего синтезатора.
Для начала, удали у себя с жесткого диска все прошивки LC72131b6_57600_20Mhg ранее скачанные!!!
При загрузке файлов с интернета частенько файлы с одним и тем же именем не перезаписываются, а остаются
в старой редакции. Файл специально положил в *.hex формате, да бы исключить ошибку при архивации.
Зайди на сайт и качай по этой ссылке http://ut3mk.at.ua/_fr/0/CopySIN.hex Загружай через меню - СОХРАНИТЬ ПО ССЫЛКЕ КАК... Quote (US6EG) Контрольная сумма была не та
Посмотри контрольную сумму. (3F26)
Если контрольная сумма не совпадает, то мало вероятно прошивка будет работать. А она должна совпадать на все 100%

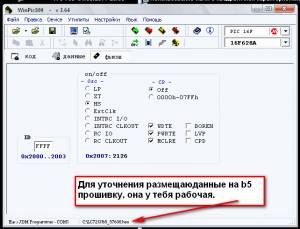

И после этого, начинай прошивать.  Это скрин экрана с прошивки CopySIN.hex скачанной непосредственно с сайта по двум ссылкам.
В обеих случаях контрольная сумма совпадает (3F26) ***************************************************************************
Давай проверим правильность работы WINPIC800
Я снял контрольную сумму (2126) с прошивки b5, на которую ты дал ссылку, она у тебя работает.
Посмотри, сумма такая- 2126?
|
| |
|
|
| US6EG | Дата: Вторник, 08.03.2011, 00.59.24 | Сообщение # 639 |
|
Полковник
Группа: Пользователи
Сообщений: 235
Статус: Offline
| Юра все делал точно так как ты написл, шил эту CopySIN.hex. Контрольная сумма была 3F26,не идет. Поставил прошивку b5 контрольная сумма 2126,работает. Сам не пойму в чем дело. Еще есть вопросы по AUDYGI 2 ZS. задам в розделе звуковые карты.
|
| |
|
|
| UC9CDB | Дата: Вторник, 08.03.2011, 15.16.36 | Сообщение # 640 |
 Рядовой
Группа: Пользователи
Сообщений: 15
Статус: Offline
| Прошивка рабочая, особой разницы не заметил, но тем не менее...
|
| |
|
|
| ut3mk | Дата: Вторник, 08.03.2011, 15.33.35 | Сообщение # 641 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| Quote (UC9CDB) Прошивка рабочая, особой разницы не заметил, но тем не менее... И на том спасибо. Значит все проблемы у Владимира US6EG.
|
| |
|
|
| US6EG | Дата: Вторник, 08.03.2011, 16.30.01 | Сообщение # 642 |
|
Полковник
Группа: Пользователи
Сообщений: 235
Статус: Offline
| Попробую на новый пик зашить.
|
| |
|
|
| Aleksandr | Дата: Вторник, 08.03.2011, 18.05.31 | Сообщение # 643 |
 Майор
Группа: Пользователи
Сообщений: 90
Статус: Offline
| Юра что посоветуеш -синтез был сделан с вариантом когда в схеме стоили два тр-ра КП307Г -всё нормально работало , ПЕРЕДЕЛАЛ под твою последнюю версию без этих двух каскадов -печатка осталась та-же т.е. там где были два КП307Г перестал происходить захват АПЧ на 30 и 60 метров ,555ид10 работает - уровни как надо по таблице по диапазонам ,я так думаю что-то с L4 ИЛИ С КД409 пробовал растягивать исжимать L4 ЧТО-ТО НИКАКОГО ЭФФЕКТА?
|
| |
|
|
| UC9CDB | Дата: Вторник, 08.03.2011, 19.10.43 | Сообщение # 644 |
|
Рядовой
Группа: Пользователи
Сообщений: 15
Статус: Offline
| Сталкнулся с такой проблемой, не работае педаль, при замыкании 6 ноги PIC на массу ни чего не происходит. Остальное все работает. Помогите разобраться.
|
| |
|
|
| ut3mk | Дата: Вторник, 08.03.2011, 19.17.54 | Сообщение # 645 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| Quote (Aleksandr) КП307Г перестал происходить захват АПЧ на 30 и 60 метров Я так понял, что тобой был удален истоковый повторитель на КП307. С него подводилось ВЧ
напряжение на LC72131. Если да, то верни его на место. Этот транзистор выполняет ограничение уровня
амплитуды подводимой на 16 ножку LC72131.
Попробуй за шунтировать последнюю катушку L4 (14витков) резистором около 1 кОм, этим сбросишь
уровень сигнала. Если захват пойдет, значит LC72131 "ПЕРЕГРУЖЕНА" по входу FMIN.
**************************
Все, что было тобой сделано весьма напрасно. От этого синтезатору не тепло и не холодно,
только проблемы.
|
| |
|
|
|
