SDR TRX "Super Puper"
| |
| yurij053 | Дата: Суббота, 07.11.2020, 18.33.49 | Сообщение # 241 |
 Генерал-майор
Группа: Пользователи
Сообщений: 269
Статус: Offline
| Юрий UT3MK - если есть возможность, предоставьте схему и файл лайоут КСВ метра.
|
| |
|
|
| ut3mk | Дата: Суббота, 07.11.2020, 19.53.24 | Сообщение # 242 |
 Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| Цитата yurij053 (  ) предоставьте схему и файл лайоут КСВ метра.
https://ut3mk.at.ua/forum/2-148-15172-16-1604767963
Или ранние варианты
https://ut3mk.at.ua/forum/2-82-1
|
| |
|
|
| kabanovserg72 | Дата: Воскресенье, 08.11.2020, 15.03.57 | Сообщение # 243 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 456
Статус: Offline
| добрый вечер всем! Юра,что хотел уточнить по поводу передачи,подаю сигнал на вход операционного усилителя скажем 20мв на выходе получаю 200мв,уровни одинаковые,дальше сигнал поступает на вход микросхемы 4053 и на её выходе вижу одинаковые уровни,но амплитуда этих уровней ниже скажем 160мв и соответственно на ключах 3157 я вижу обсалютно одинаковые уровни,но с амплитудой так же 160мв,эти цифры утрированны,вопрос в том ,что после выхода сигнала микросхемы 4053 такая просадка по размаху амплитуды это нормально? специально разобрал свой рабочий аппарат достал плату одноплатной версии трансивера и так же померил всё,так там всё то же самое,уровни везде одинаковые,а вот амплитуда сигнала понизилась на выходе микросхемы 4053 ну и соответственно на входе ключей 3157.уровни обсалютно одинаковые,только амплитуда изменилась
Сообщение отредактировал kabanovserg72 - Воскресенье, 08.11.2020, 15.07.08 |
| |
|
|
| alexsharko47 | Дата: Воскресенье, 08.11.2020, 15.44.18 | Сообщение # 244 |
|
Полковник
Группа: Пользователи
Сообщений: 150
Статус: Offline
| Еще подскажите, в синтезатор кнопки с какой длинной толкателя заказывать?
https://u.to/5hUpGg
Сообщение отредактировал alexsharko47 - Воскресенье, 08.11.2020, 15.47.58 |
| |
|
|
| ut3mk | Дата: Воскресенье, 08.11.2020, 18.28.41 | Сообщение # 245 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| Цитата alexsharko47 ( ) с какой длинной толкателя заказывать
Рекомендую длину не менее 15мм. С такими размерами нет надобности искать удлиняющие колпачки.
|
| |
|
|
| ut3mk | Дата: Воскресенье, 08.11.2020, 18.32.25 | Сообщение # 246 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| Цитата kabanovserg72 ( ) микросхемы 4053 такая просадка по размаху амплитуды это нормально?
Естественное состояние на выходе микросхемы.
У нее есть внутреннее сопротивление оно и ослабляет сигнал.
Да же в механическом реле есть такой эффект, но он менее выраженный.
Не надо думать, что эти потери приведут к ослаблению выходного сигнала.
Уровни настолько велики, что их хватит с избытком.
САМОЕ СТРАШНОЕ - ЕСЛИ НА ВЫХОДЕ 4053 ИМЕЕМ РАЗНЫЕ УРОВНИ,
ЧТО СВИДЕТЕЛЬСТВУЕТ НА БРАК МИКРОСХЕМЫ.
ЕЕ ИСПОЛЬЗОВАТЬ НЕЛЬЗЯ, БУДЕТ НЕ ПОДАВЛЕНА БОКОВАЯ В РЕЖИМЕ ПЕРЕДАЧА.
Не бери дурное в голову.
|
| |
|
|
| kabanovserg72 | Дата: Воскресенье, 08.11.2020, 18.37.43 | Сообщение # 247 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 456
Статус: Offline
| Цитата ut3mk ( ) Не бери дурное в голову
спасибо! теперь я спокоен как удав но не совсем,собрал всю плату,пробывал настроить усилитель по вашему описанию,ни чего не срастается при вращение переменного сопротивления тока нет,а напряжение на затворе растёт,всю схему перерыл ни чего не могу найти,вроде всё на месте,сигнал на транзистор bfg 591 приходит,вообщем тупик
|
| |
|
|
| ut3mk | Дата: Воскресенье, 08.11.2020, 18.43.11 | Сообщение # 248 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| Цитата kabanovserg72 ( ) а напряжение на затворе растёт,всю схему
Слово - растет ни о чем не говорит. Если оно ниже 5.0V то ничего и не произойдет.
При 5.2-5.5 V на затворе транзистор IRF510(610) обязан открываться.
Если конечно на его сток подано напряжение
|
| |
|
|
| kabanovserg72 | Дата: Воскресенье, 08.11.2020, 18.49.03 | Сообщение # 249 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 456
Статус: Offline
| Цитата ut3mk ( ) Если конечно на его сток подано напряжение
напряжение есть 13,2в вкл.трансивер на стоке присутствует напряжение,затвор и исток по нулям,сопротивление вывернуто на массу
Добавлено (08.11.2020, 19.00.15)
---------------------------------------------
Цитата ut3mk ( ) Если оно ниже 5.0V то ничего и не произойдет
а я его выше и не подымал,да же до 5в не доходил,смотрю амперы не растут,ну я и в кусты от страху сейчас покручу
Сообщение отредактировал kabanovserg72 - Воскресенье, 08.11.2020, 19.01.19 |
| |
|
|
| ut3mk | Дата: Воскресенье, 08.11.2020, 19.03.58 | Сообщение # 250 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| Цитата kabanovserg72 ( ) затвор и исток по нулям,сопротивление вывернуто на массу
для того, что бы транзистор "ОЖИЛ" ему на затвор надо подать постоянное напряжение которое его преоткроет.
По аналогии с дверью и ключем ее отпирающей. Так что пока не подашь на затвор более 5 Вольт ты "ДВЕРЬ" не откроешь
Крути резистор медленно иначе сожжешь транзистор начальным током. Как ток достигнет 500мА -это предел.
Когда нажмешь кнопку TUNE и DRIVE на максимум, ток IRF510 возрастет более 1А
Понял?
|
| |
|
|
| kabanovserg72 | Дата: Воскресенье, 08.11.2020, 19.11.12 | Сообщение # 251 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 456
Статус: Offline
| Цитата ut3mk ( ) Понял?
вообщем в программе нажимаю мох,и начинаю крутить сопротивление,тем самым контролируя напряжение и ток
|
| |
|
|
| ut3mk | Дата: Воскресенье, 08.11.2020, 19.12.40 | Сообщение # 252 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| Цитата kabanovserg72 ( ) вообщем в программе нажимаю мох,и начинаю крутить сопротивление,тем самым контролируя напряжение и ток
Да ! только для чистоты вытащи микрофон и DRIVE загони на ноль.
|
| |
|
|
| goaliv-3 | Дата: Воскресенье, 08.11.2020, 19.23.35 | Сообщение # 253 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 312
Статус: Offline
| Цитата alexsharko47 ( ) в синтезатор кнопки с какой длинной толкателя заказывать?
Цитата ut3mk ( ) Рекомендую длину не менее 15мм. С такими размерами нет надобности искать удлиняющие колпачки.
Маловато будет 15мм.
И на фото в первом сообщении видно (рис. 4786297), и вот только посылку получил, держу в руках индикатор и плату LCD-I2C.

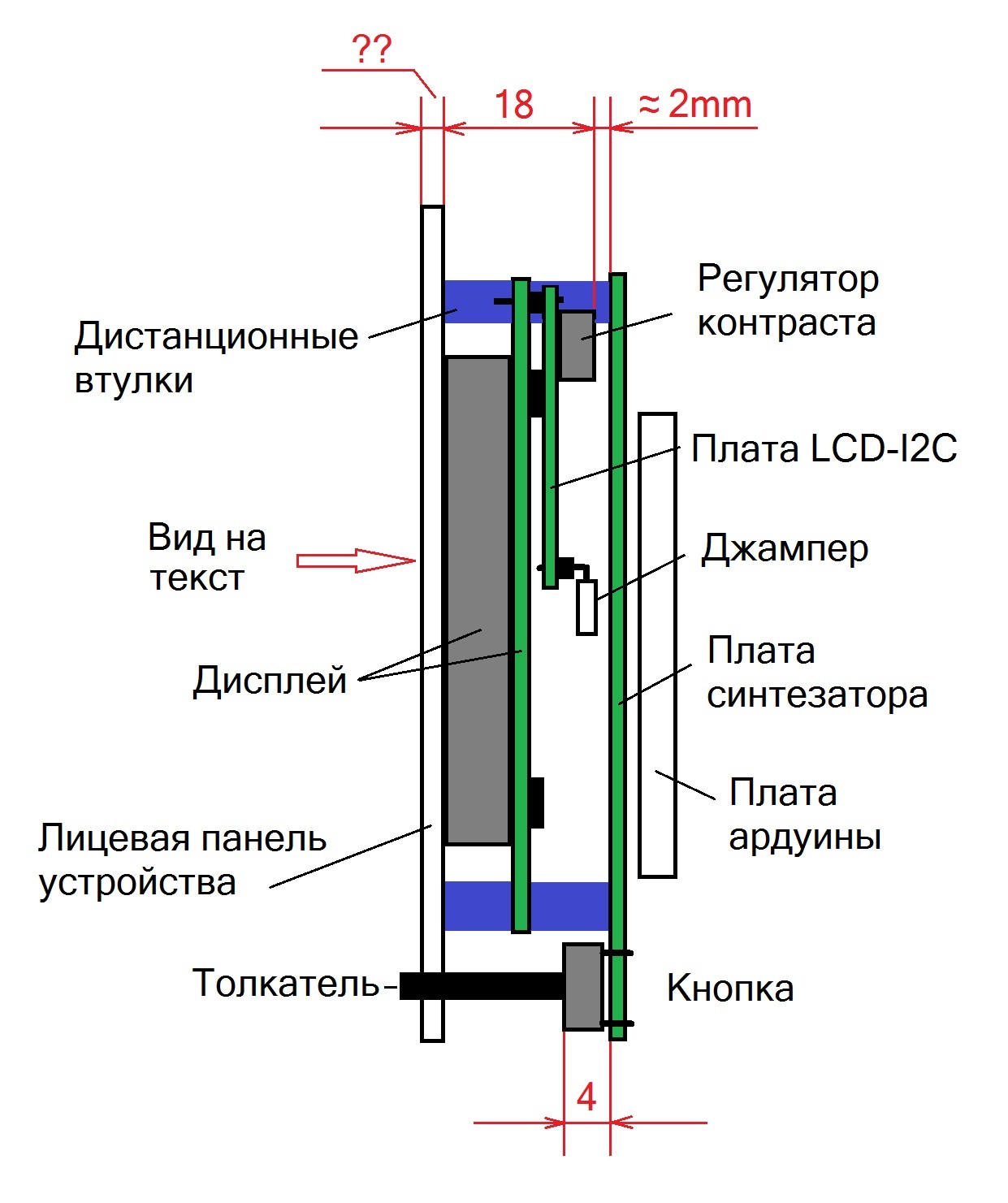

Бутерброд получается хороший, зарисовал, даю размеры. Там чтобы без удлинителей брать надо с толкателем 20 - 25мм. Зависит от толщины передней лицевой панели.
Сообщение отредактировал goaliv-3 - Воскресенье, 08.11.2020, 19.28.24 |
| |
|
|
| ut3mk | Дата: Воскресенье, 08.11.2020, 19.37.11 | Сообщение # 254 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| Цитата goaliv-3 ( ) Маловато будет 15мм.
Спасибо за подсказку.
15мм явно маловато с I2C/. Такой размер на синтнз без I2C.
Вот какие я ставлю в данный момент, но лучше если будут чуть длинней.
|
| |
|
|
| alexsharko47 | Дата: Воскресенье, 08.11.2020, 19.38.25 | Сообщение # 255 |
|
Полковник
Группа: Пользователи
Сообщений: 150
Статус: Offline
| Цитата goaliv-3 ( ) Там чтобы без удлинителей брать надо с толкателем 20 - 25мм. Зависит от толщины передней лицевой панели.
Я всегда "проваливаю" индикатор в переднюю панель т.е. заподлицо делаю
|
| |
|
|
|
