Синтезатор на LC72131 для 9 диапазонного SDR трансивера -DIP
|
|
| ut3mk | Дата: Четверг, 17.03.2011, 15.31.32 | Сообщение # 661 |
 Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| Quote (vadimb) ток потребления около 1А Это близкое к короткому замыканию. В этом случае ошибку найдешь только сам
Смотри здесь:
http://ut3mk.at.ua/forum/2-18-667-16-1276709366 Quote (vadimb) Еще не пойму как ставить диоды в ГУН.
Как на фотографии. Лишний раз не загружай себя лишними замерами.
Смотри и копируй:
http://ut3mk.at.ua/_fr/0/7051394.jpg
|
| |
|
|
| vadimb | Дата: Четверг, 17.03.2011, 16.50.31 | Сообщение # 662 |
|
Рядовой
Группа: Пользователи
Сообщений: 16
Статус: Offline
| судя по всему кирдык 555ид10... по питанию сопротивление микрухи 4 ома. хотя работала ведь раньше.
диоды перепаивать пришлось, при этом отломал ноги двум диодам, но они и так замечательно припаялись с обратной стороны платы.
Сообщение отредактировал vadimb - Четверг, 17.03.2011, 16.52.13 |
| |
|
|
| vadimb | Дата: Пятница, 18.03.2011, 21.50.18 | Сообщение # 663 |
|
Рядовой
Группа: Пользователи
Сообщений: 16
Статус: Offline
| Нашел я ошибку. большинство резисторов у меня 0,25Вт. R62 по размерам не совсем влез в свое место и корпусом коротнул на R59. Теперь мучаюсь с ГУН и не могу настроить. Количество витков сделал как на фото http://ut3mk.at.ua/_fr/0/7051394.jpg . Читал тут описание настройки ГУН и не совсем понял каким образом определяется сколько витков должна быть каждая часть катушки.
Сообщение отредактировал vadimb - Пятница, 18.03.2011, 23.30.01 |
| |
|
|
| US6EG | Дата: Пятница, 18.03.2011, 23.37.00 | Сообщение # 664 |
 Полковник
Группа: Пользователи
Сообщений: 235
Статус: Offline
| Quote (vadimb)
Почитай внимательно эту тему форума,все прекрасно расписано.
|
| |
|
|
| ut3mk | Дата: Пятница, 18.03.2011, 23.52.29 | Сообщение # 665 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| Quote (vadimb) Читал тут описание настройки ГУН и не совсем понял каким образом определяется сколько витков должна быть каждая часть катушки. Зачем их считать?!!!! Я этому занятию посвятил уйму времени под средне статистический транзистор для ГУН.
Твоя задача, повторить 1:1 схему. Подать питание 13-15V на синтезатор, а так же, на KT3102 хотя бы 15V.
С 9V сложней вогнать перекрытие, но все же можно.

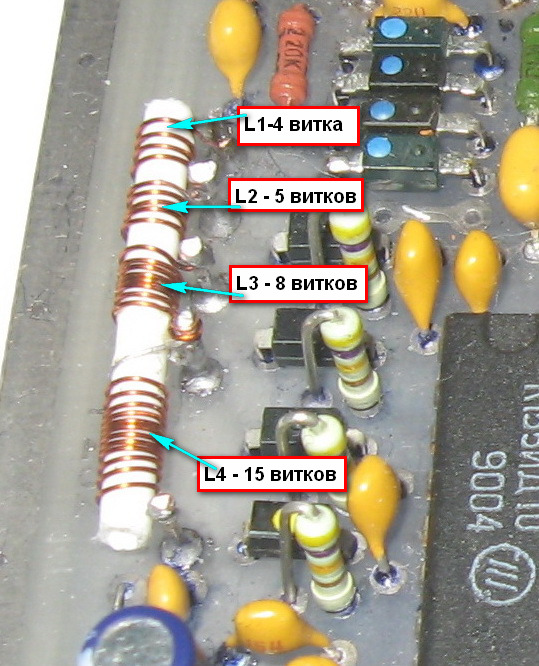

http://ut3mk.at.ua/forum/2-18-972-16-1280604973 Хорошо! Повторюсь еще разок. Смотри картинку:
|
| |
|
|
| US5NCJ | Дата: Суббота, 26.03.2011, 20.26.42 | Сообщение # 666 |
 Генерал-лейтенант
Группа: Администраторы
Сообщений: 570
Статус: Offline
| Вот печатка синтезатора с преобразователем +24v на одной плате и схема с небольшими коррекциями.
Плата без ошибок, проверенная и работает, вчера запустил, заработал сразу.
Сообщение отредактировал US5NCJ - Суббота, 26.03.2011, 23.00.55 |
| |
|
|
| US6EG | Дата: Воскресенье, 27.03.2011, 20.18.27 | Сообщение # 667 |
|
Полковник
Группа: Пользователи
Сообщений: 235
Статус: Offline
| Quote [b]US5NCJ
А какая индуктивность катушки от Китайских магнитол с зеленым сердечником? Я померял,получилось 1.8-3.6 Мкгн Может можно поставить с красным там от 8 до 36Мкгн?
|
| |
|
|
| US5NCJ | Дата: Воскресенье, 27.03.2011, 21.01.05 | Сообщение # 668 |
|
Генерал-лейтенант
Группа: Администраторы
Сообщений: 570
Статус: Offline
| US6EG, я применяю такие контура зеленого, синего и оранжевого цвета. Перед намоткой нужно извлечь емкость и намотать на него 41 виток провода ПЕВ-2-0.08мм.
|
| |
|
|
| US6EG | Дата: Воскресенье, 27.03.2011, 21.44.06 | Сообщение # 669 |
|
Полковник
Группа: Пользователи
Сообщений: 235
Статус: Offline
| А. Всетаки надо самому мотать. А я думаю можно применить готовый с красным сердечником. Его индуктивность попадает под заявленную 15-20 Мкгн.
|
| |
|
|
| artemx | Дата: Воскресенье, 27.03.2011, 22.19.15 | Сообщение # 670 |
 Полковник
Группа: Пользователи
Сообщений: 209
Статус: Offline
| TO US5NCJ А преобразователь наводки давать не будет? Своей работой портить синусоиду на выходе синтезатора?Все-таки импульсный !
Сообщение отредактировал artemx - Воскресенье, 27.03.2011, 23.50.42 |
| |
|
|
| US5NCJ | Дата: Понедельник, 28.03.2011, 16.46.00 | Сообщение # 671 |
|
Генерал-лейтенант
Группа: Администраторы
Сообщений: 570
Статус: Offline
| artemx, Ни малейшей наводки и никаких поражонок, все чисто и красиво.
|
| |
|
|
| Leon69 | Дата: Понедельник, 28.03.2011, 18.24.35 | Сообщение # 672 |
 Лейтенант
Группа: Пользователи
Сообщений: 68
Статус: Offline
| Quote (US5NCJ) Вот печатка синтезатора с преобразователем +24v Можно попросить Вас выложить фото синтезатора?
|
| |
|
|
| US5NCJ | Дата: Понедельник, 28.03.2011, 19.36.49 | Сообщение # 673 |
|
Генерал-лейтенант
Группа: Администраторы
Сообщений: 570
Статус: Offline
| Leon69, сделаю фото, выложу сюда.
|
| |
|
|
| OZZI | Дата: Вторник, 29.03.2011, 20.48.01 | Сообщение # 674 |
|
Рядовой
Группа: Пользователи
Сообщений: 7
Статус: Offline
| А если нет С30-6,8мкФ то каким можно заменить?
|
| |
|
|
| ut3mk | Дата: Вторник, 29.03.2011, 21.11.29 | Сообщение # 675 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| Quote (OZZI) А если нет С30-6,8мкФ то каким можно заменить?
Да по хорошему его надо исправить в схеме на 4.7мФ.
В последнее время так и поступаю.
Единственный совет - его размер должен быть как можно меньше по габаритам (высота).
|
| |
|
|
