SDR Трансивер на SMD элементах
| |
| RADIO | Дата: Воскресенье, 09.02.2014, 08.28.59 | Сообщение # 1666 |
|
Лейтенант
Группа: Пользователи
Сообщений: 55
Статус: Offline
| Работаю с программой HDSDR- в ней записи....
-----------------------------------------------
Может есть настроойки записи в этой проге ?
|
| |
|
|
| мигар | Дата: Воскресенье, 09.02.2014, 08.57.48 | Сообщение # 1667 |
|
Подполковник
Группа: Пользователи
Сообщений: 126
Статус: Offline
| Цитата Седой (  ) Седой
Цитата Седой ( ) можно было бы оценить без лукавства работу TRX c антенной и без в части спуров.
Спуров не видно.Но и не видно прибавки шумов когда якобы вы подключаете антенну.Файлы одинаковые.Может антенну забыли включить?
Сообщение отредактировал мигар - Воскресенье, 09.02.2014, 08.59.15 |
| |
|
|
| Седой | Дата: Воскресенье, 09.02.2014, 12.37.37 | Сообщение # 1668 |
|
Сержант
Группа: Пользователи
Сообщений: 32
Статус: Offline
| Цитата мигар ( ) Может антенну забыли включить?
Цитата RADIO ( ) Может есть настроойки записи в этой проге ?
Запись в HDSDR сделана программно все просто что выбрал то и получил..Еще раз попробую отослать два файлаДобавлено (09.02.2014, 10.37.37)
---------------------------------------------
с антенной
|
| |
|
|
| Седой | Дата: Воскресенье, 09.02.2014, 12.53.15 | Сообщение # 1669 |
|
Сержант
Группа: Пользователи
Сообщений: 32
Статус: Offline
| и без антенны в конце записи видно отключение
|
| |
|
|
| мигар | Дата: Воскресенье, 09.02.2014, 13.32.19 | Сообщение # 1670 |
|
Подполковник
Группа: Пользователи
Сообщений: 126
Статус: Offline
| Цитата Седой ( ) и без антенны в конце записи видно отключение
Посмотрел ваше кино .Смущает малая прибавка шума при вклечении антенны.Тем более вы запись как я понял делали на 40 метров.Интересно было бы посмотреть со станциями при включенной антенне и без неё.Да и файл подлинее.
|
| |
|
|
| ut3mk | Дата: Воскресенье, 09.02.2014, 18.03.45 | Сообщение # 1671 |
 Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| Работа над 22 версией дошла до логического завершения.
Потоебовалось небольшое изменение в схеме в передающем блоке.
Пришлось поставить R-C по выходу ОУ МС33079. Если их не ставить, то ВЧ сигнал с ключей попадал на квадратурный усилитель и вызвал
паразитное искажение формы сигнала. В следствии чего расширялась побочные излусение за пределами рабочей частоты - "сыпит по диапазону".
Самое неприятное началось, когда произвел замеры напряжение по A`,B`,C`,D`. Они были разными и отличались на 15%, что сказавалось на
выходных уровнях каждого ключа, они так же отличались. Первоначально я решил, что не исправен ключ, но после замены получил тот же результат, но
на других ножках. И так я производил замену четыре раза. Результат каждый раз был отличным от предыдущего. Так вот я сейчас так и не уяснил для себя -
это бракованная партия ключей, или они такие и есть на самом деле с большим разбросом внутреннего сопротивления. На данный момент я подбором
микросхем добился оптимального значения подавления несущей - 40 000 раз по мощности. Такое значение вполне устроит нас, но не является идеальным.
На ключах 74LVC1G3157 остаток несущей всетаки немногим лучше.
Что касается трансформатора в передающем тракте, то схему намотки описанная Руменом, работает прекрасно. Но количество витков должно быть 5 -6 витков.
Если его увеличить, то произойдет завал АЧХ вверх по частоте начиная с 30 метрового диапазона. В новом варианте трансформатора, предложенном в этом сообщении,
трансформатор проще в изготовлении, хотя и дает немного меньше амплитуду.
В заключении скажу, что схема оказалась весьма капризной в наладке, особо касается непредсказуемости ключей TS5A23157D.
К тому же они имеют тонкие выводы с малым шагом и без оптических очков ее запаять не реально - это еще один минус.
Рекомендую такой фильтр установить в третьей версии трансивера.
http://ut3mk.at.ua/forum/2-40-2837-16-1304527070
|
| |
|
|
| Седой | Дата: Воскресенье, 09.02.2014, 18.38.02 | Сообщение # 1672 |
|
Сержант
Группа: Пользователи
Сообщений: 32
Статус: Offline
| Цитата мигар ( ) при включенной антенне и без неё.Да и файл подлинее.
Подлиннее файл не получится т.к. ограничение 2048Kb ну а сам факт отсутствия спуров вы видели. На 3.5 и 1.8 шумов поболее,а 7-ка относительно тихий Bend ))Добавлено (09.02.2014, 16.20.33)
---------------------------------------------
Цитата ut3mk ( ) или они такие и есть на самом деле с большим разбросом внутреннего сопротивления.
Здравствуете Юрий. Для этих ключей типовое значение Ron-10 оМ, но попадались даташиты где указывалось и 15 оМ.Для ключей и 10 очень много.Добавлено (09.02.2014, 16.38.02)
---------------------------------------------
Цитата ut3mk ( ) произвел замеры напряжение по A`,B`,C`,D`. Они были разными и отличались на 15%,
При наладке..МС33079 резисторы R13,14 18,19 я заблокировал емкостями 120 пф была паразитная генерация около 500 кГц и амплитуды стали одинаковые.Сигнал подавал с Г3-123 от 0 кГц до 40 кГц ( 0 и 90 град)
|
| |
|
|
| zeppelin | Дата: Воскресенье, 09.02.2014, 23.22.35 | Сообщение # 1673 |
|
Сержант
Группа: Пользователи
Сообщений: 34
Статус: Offline
| Юра,розкажіть будь-ласка хронологія ваших експериментів: чи робили ви сдр на 74LVC1G3157 у вхідних колах якого б були трансформатори (описані вище) ?
мене цікавить чистота експерименту, ви поміняли спочатку фазосувач,потім поміняли ключі,а потім вже додали трансформатори? чи ви все одночасно поміняли: ключі,фазозсувач і транси додали?
я так розумію що новий фазосувач на mc74lcx574 працює краще за 74ac74.
робота ключів TS5A23157D порівнювались в одинакових конфігураціях з 74LVC1G3157 ?
а наявність трансформатора порівнювалась з простим змішувачем на резисторах при решті всьому однаковому тракті?
|
| |
|
|
| budulaj | Дата: Понедельник, 10.02.2014, 10.29.19 | Сообщение # 1674 |
 Полковник
Группа: Пользователи
Сообщений: 198
Статус: Offline
| Мав ся мороку з трансформатором у тракті передачі, з ключами 74LVC1G3157 - вельми примхливий вузол. Залишок носійної напряму залежить від трансформатора, погрався та викинув його до біса. Пів року працюю на одному RD16 при 12В живлення та маю щастя, не спротсмен, UR5NLL.
Сообщение отредактировал budulaj - Понедельник, 10.02.2014, 10.37.43 |
| |
|
|
| UR4UDT | Дата: Понедельник, 10.02.2014, 13.46.37 | Сообщение # 1675 |
|
Лейтенант
Группа: Пользователи
Сообщений: 45
Статус: Offline
| Юра, попробуй транс на передачу намотать четырьмя проводами.
У меня намотано проводом 0,1 мм 6 витков на кольце 1000НН диаметром 10 мм. Получается завал на краях 2 и 55 МГц около 2 дБ.
|
| |
|
|
| zeppelin | Дата: Понедельник, 10.02.2014, 14.36.12 | Сообщение # 1676 |
|
Сержант
Группа: Пользователи
Сообщений: 34
Статус: Offline
| тобто паньство натякає що ключі,фазозсуви працюють окей,а весь гріх в трансхформаторі?)
Сообщение отредактировал zeppelin - Понедельник, 10.02.2014, 15.48.08 |
| |
|
|
| ut3mk | Дата: Понедельник, 10.02.2014, 16.47.23 | Сообщение # 1677 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| Цитата zeppelin ( ) я так розумію що новий фазосувач на mc74lcx574 працює краще за 74ac74.
100% лучше. Более стабильней держит фазу при изменении частоты.
Плохая работа этого узла нам выходит "БОКОМ"- вылазит нерабочая боковая.
Цитата zeppelin ( ) тобто паньство натякає що ключі,фазозсуви працюють окей,а весь гріх в трансхформаторі?)
К работе делителя на МС74LCX574 у меня нет никаких притензий. А вот к смесительным ключам TS5A23157D они есть.
Еще раз повторюсь, что я на все 100% не уверен в идеальности тех микросхем котроые у меня. Все они в одной упаковке и одной партии,а
конечный результат их работы отличается друг от друга. Вот это то меня и настораживает. Потому давай подождем когда Румен запустит
эту плату и если он получит те же результаты, то тогда можно с большей уверенности утверждать их пригодность в качестве ключей.
Немного подождите с окончательным результатом. Если он окажется как и у меня, то от их надо отказаться и вернемся к 100% рабочим 74LVC1G3157
Что касается трансформатором в передающем каскаде, то с его помощью можно получить на его выходе больше амплитуду ВЧ сигнала.
Трансформатор описанный выше - это симметрирующий трансформатор с входное сопротивлением делимое пополам так как оно нагружено на свой ключ.
Вариант трансформатора которое предложтл Румен, а так же рекомендованный UR4UDT, даст еще больший прирост практически в два раза больше чем
с закороченных выходов ключей.
|
| |
|
|
| zeppelin | Дата: Понедельник, 10.02.2014, 16.58.42 | Сообщение # 1678 |
|
Сержант
Группа: Пользователи
Сообщений: 34
Статус: Offline
| розумію,що трансформатор дає виграш в амплітуді. але питання чи не може він дати розбалансу каналів і як наслідок останок несучої....
тобто чи пробували TS5A23157D без трансформатора на виході?
а 74LVC1G3157 з трансформатором пробували?
|
| |
|
|
| ut3mk | Дата: Понедельник, 10.02.2014, 17.13.36 | Сообщение # 1679 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| Цитата zeppelin ( ) тобто чи пробували TS5A23157D без трансформатора на виході?
Пробовал и не раз!!! Делал и независимое смещение на каждый выход.
Если ключ "косой" то и на выходе размах амплитуды отличается друг от друга.
Та же картина и с трансформатором на плечах получаем разность амплитуд.
Если бы ключи можно менять как DIP корпуса, то результат был бы более точен.
Наличие трансформатора или его отсутствие не сказалось на остатке несущей, а вот
замена микросхем новыми дала падение остатка несущей более чем в 100 раз.
С трансформатором пришлось повозиться подбирая витки для выравнивание его
равномерности по частоте.
Цитата zeppelin ( ) а 74LVC1G3157 з трансформатором пробували?
Нет не пробовал, но обязательно сделаю.
|
| |
|
|
| LZ2GX | Дата: Понедельник, 10.02.2014, 18.04.33 | Сообщение # 1680 |
 Полковник
Группа: Пользователи
Сообщений: 212
Статус: Offline
| Цитата ut3mk ( ) давай подождем когда Румен запустит
эту плату
Юрий, ключи TS5A23157D я еще не получил. Сказали, что из США до Болгарии приедут за 10 дней, а сейчас сказали, что срок доставки до одного месяца.

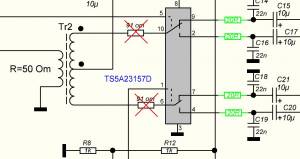

Юрий, мне кажется, что в приемном тракте резисторы по 91 ом нужно поставить после TS5A23157D. Эти резисторы вместе с капацитетом монтажа и сомой TS5A23157D, образуют RC фильтр , а это окажет негативное влияние на ВЧ бендах.
|
| |
|
|
|
