| С другой картой подавление будет близко к заявленным 60дБ...
Где вы взяли 60 дБ?
На сколько я помню выкладывал фото на стр.128 сообщение#1916/
|
| |
|
|
| MK748 | Дата: Среда, 30.12.2015, 14.08.48 | Сообщение # 2027 |
 Лейтенант
Группа: Пользователи
Сообщений: 68
Статус: Offline
| "Несущая частота подавлена 160м - 60дБ, 10м - 55дБ."
Вы про несущую говорили... хм.. значит, я не правильно интерпретировал - зациклился на зеркальном сигнале.. А можете сказать, на сколько у Вас в этой версии разница в уровнях сигналов, про которые я пишу? К сожалению, на скриншотах не видно шкалы и шага... Там видно, что программа задавила зеркало в шумы. Тут ещё накладка получается между термином "зеркальный канал приёма", который находится на частоте выше частоты настройки на разницу удвоенной ПЧ (+18кГц в нашем случае), подавляемый программно в версиях 2.X.X и тем зеркальным сигналом, который виден симметрично с обратной стороны нулевой ПЧ, да ещё и с обратной боковой (если речь о SSB-сигнале).
Вот, посмотрите на скриншот - это результат с приёмной части трансивера версии 2A Юрия. Я про сигнал в области 7,355МГц говорю. Примерно такой же результат у меня получился и с приёмной частью Вашего трансивера...
Сигнал подаётся с кварцевого генератора 7,3728МГц через делитель. Программа 1.18.6 давит зеркало на 18кГц выше (ПЧ установлено 9кГц). То зеркало, которое давит программа, на панораме не видно, но видно вот этот сигнал, который находится симметрично слева на частоте около 7,355МГц.
В версии 2.3.5 и выше у меня тоже этот паразитный сигнал спустя несколько секунд уменьшается и уходит в шумы (давится программными средствами), но спец.генератора, который делал Юрий у меня нет и во время реальной работы в эфире я наблюдаю именно такой эффект - на панораме всё нормально, но если настроишься на станцию, которая идёт с более высоким уровнем, нежели другие - зеркальное отражение этого сигнала отчётливо заметно слева на панораме. Очень мешает, чисто, эстетически, да и полезный сигнал реальной станции на этой частоте может маскировать.
Сообщение отредактировал MK748 - Среда, 30.12.2015, 14.22.18 |
| |
|
|
| US5NCJ | Дата: Среда, 30.12.2015, 15.31.45 | Сообщение # 2028 |
|
Генерал-лейтенант
Группа: Администраторы
Сообщений: 570
Статус: Offline
| Что и следовало ожидать, перегрузка входа звуковой карты видна сразу, на панораме.
Нужно подать сигнал с ГСС при котором начинается перегрузка карты. Смотрите показания s-метра, отключаете ГСС от антенного входа, снова смотрите на прибор. Разница в показаниях - 10 дб это и есть Ваш динамический диапазон по забитию. Это демонстрация возможностей звуковой карты. Д/ диапазон и есть разница в уровнях между полезным сигналом и помехами, при которых начинаются все эти нежелательные явления.
Сообщение отредактировал US5NCJ - Среда, 30.12.2015, 16.01.01 |
| |
|
|
| MK748 | Дата: Среда, 30.12.2015, 16.52.43 | Сообщение # 2029 |
|
Лейтенант
Группа: Пользователи
Сообщений: 68
Статус: Offline
| Александр, а какой должен быть ДД у этой версии трансивера с хорошей картой? Приблизительно...
|
| |
|
|
| US5NCJ | Дата: Среда, 30.12.2015, 17.27.34 | Сообщение # 2030 |
|
Генерал-лейтенант
Группа: Администраторы
Сообщений: 570
Статус: Offline
| Подавал на вход сигнал с уровнем -23 dBm, это будет соответствовать уровню S9+50dB, дальнейшее увеличение уровня приводило к потере чувствительности и перегрузке входа звуковой карты. Нужно уменьшать усиление буферного операционного усилителя до 13дБ, тогда динамика возрастет а чувствительность снизится до 1,5мкВ.
Юра когда то демонстрировал возможности звуковой карты E-MU0404, только вот не могу найти, забитие было по моему на уровне -15дб. очень неплохой показатель для такой карты.
Csirg052
Вот схема и печатка.
Сообщение отредактировал US5NCJ - Четверг, 31.12.2015, 00.14.25 |
| |
|
|
| US5NCJ | Дата: Четверг, 31.12.2015, 02.00.58 | Сообщение # 2031 |
|
Генерал-лейтенант
Группа: Администраторы
Сообщений: 570
Статус: Offline
| Калибровока PowerSDR, показаний S-метра.

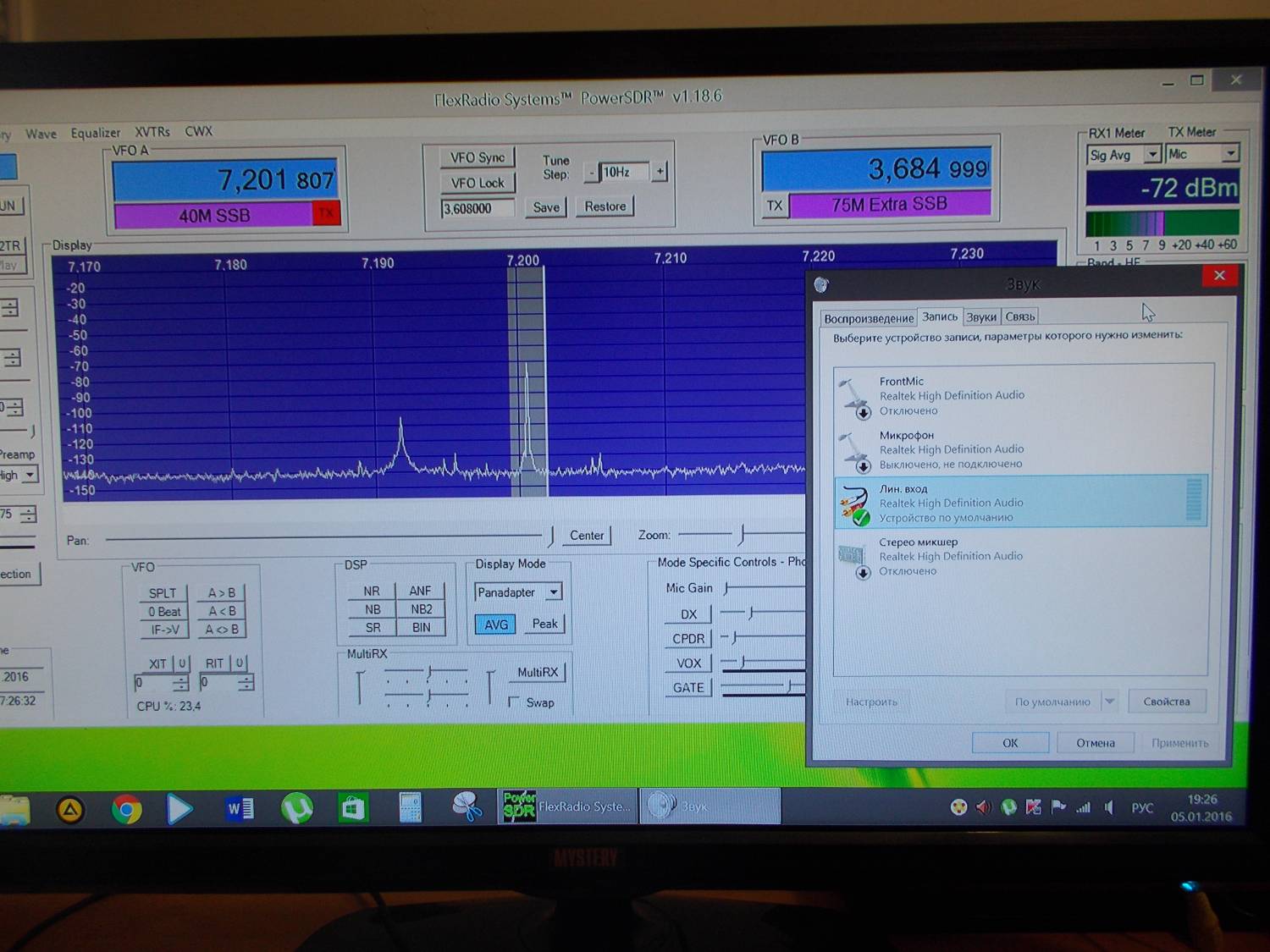

Подаём сигнал на вход СДРа с уровнем – 73дБм (50мкВ) переходим в Setup-Calibration-Level Cal софта PowerSDR, прописываем в окошке Level подаваемый уровень в dBm, нажимаем Start, ждёмc – всё.

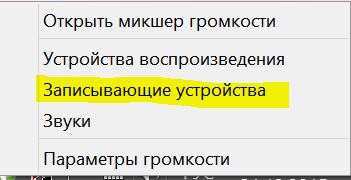

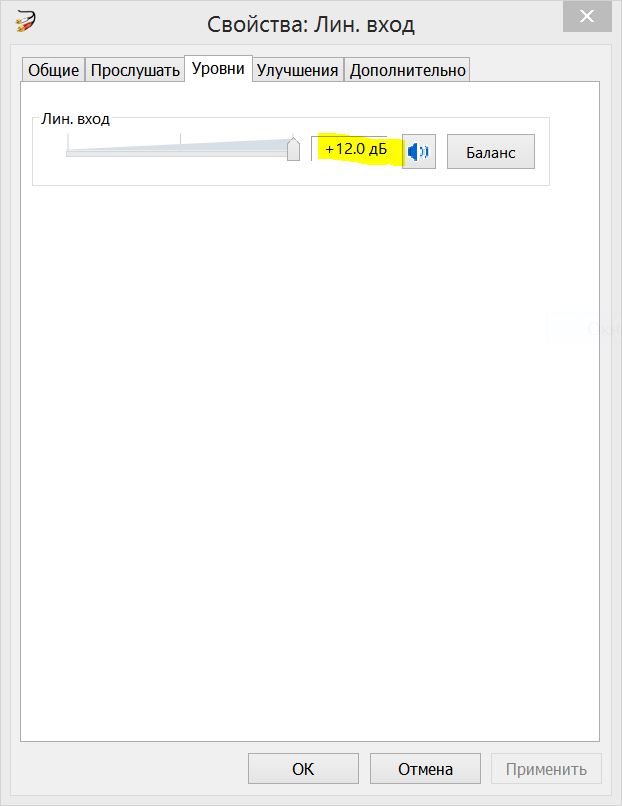

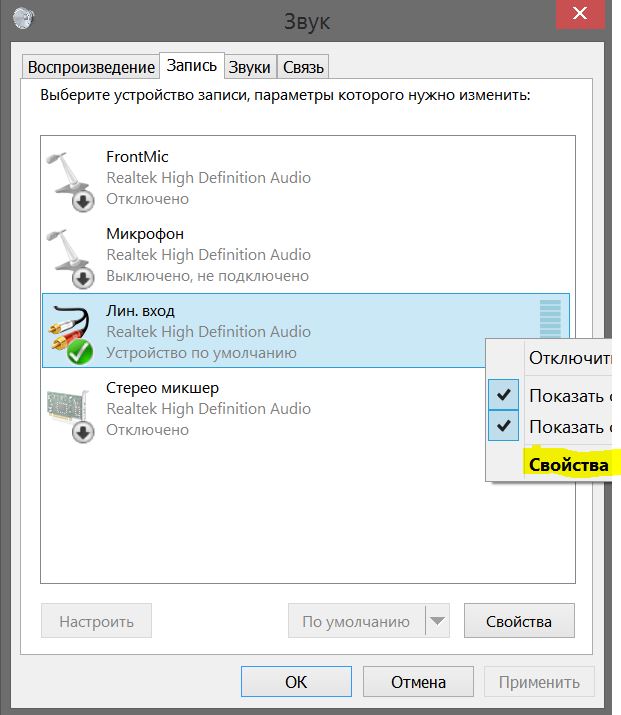

Но это не все, перед тем как производить калибровку нужно зайти в меню настроек звуковой карты (записывающие устройства), линейный вход, свойства, уровни, движок регулятора уровня нужно поставить на максимум+12,0дБ применить и ок.Теперь ваша карта будет иметь максимальную чувствительность и после этого уже можно производить калибровку зв. карты. Эта операция необходима для того, чтобы программа отображала правильное значение S-метра и при этом была максимальная чувствительность приемника.
Шумовая дорожка сразу опустится на отметку -140дБм.

Сообщение отредактировал US5NCJ - Суббота, 02.01.2016, 19.49.23 |
| |
|
|
| US5NCJ | Дата: Четверг, 31.12.2015, 16.34.24 | Сообщение # 2032 |
|
Генерал-лейтенант
Группа: Администраторы
Сообщений: 570
Статус: Offline
| Всех с наступающим Новым годом!
С Новым годом поздравляю
И от всей души желаю
Наслаждаться каждым мигом
Быть всегда на позитиве,
Чтоб всегда во всём везло!
Сообщение отредактировал US5NCJ - Четверг, 31.12.2015, 16.34.52 |
| |
|
|
| kosmopoisk | Дата: Пятница, 01.01.2016, 10.09.09 | Сообщение # 2033 |
 Полковник
Группа: Пользователи
Сообщений: 175
Статус: Offline
| Новый год у нас в разгаре —
Кто в салате, кто «в угаре»,
Кто под ёлкой, кто на ёлке,
Обезьяна вся в иголках!
Вас душевно поздравляем
И от всей души желаем
Много денег, много ласки,
Чтобы жизнь была как в сказке!..
|
| |
|
|
| ulura | Дата: Пятница, 01.01.2016, 18.18.46 | Сообщение # 2034 |
|
Полковник
Группа: Пользователи
Сообщений: 174
Статус: Offline
| Чтоб и елось и пилось,
и хотелось, и моглось!
Сообщение отредактировал ulura - Пятница, 01.01.2016, 20.02.13 |
| |
|
|
| @rkyshor@ | Дата: Суббота, 02.01.2016, 23.58.00 | Сообщение # 2035 |
|
Рядовой
Группа: Пользователи
Сообщений: 6
Статус: Offline
| Вопросы к автору по УМ. Какой диаметр провода используется в трансформаторах ? Марку указанных биноклей для трансформаторов в продаже не нашел, хочу заменить их склеив бинокли из ферритовых колец, какая их проницаемость и диаметр, количество ?
|
| |
|
|
| ulura | Дата: Воскресенье, 03.01.2016, 11.16.16 | Сообщение # 2036 |
|
Полковник
Группа: Пользователи
Сообщений: 174
Статус: Offline
| Работа такого трансформатора на частотах порядка 1,5 МГц и 28 МГц описывается с помощью различных математических моделей. Причем "физика" процессов разная. Сам трансформатор - результат разумного (полезного) компромисса. 1000 и выше - хорошо. Очень желательно, как писал Юрий, чтобы феррит не "прозванивался" омметром. Поскольку это приведет к дополнительным потерям ( и нагреву ) в сердечнике. По поводу трансформаторов Юрий очень подробно описал в соответствующем разделе форума. http://ut3mk.at.ua/forum/2-4-1 и не только. Удачи.
|
| |
|
|
| @rkyshor@ | Дата: Воскресенье, 03.01.2016, 13.01.36 | Сообщение # 2037 |
|
Рядовой
Группа: Пользователи
Сообщений: 6
Статус: Offline
| Какой длины они должны быть ?
|
| |
|
|
| ulura | Дата: Воскресенье, 03.01.2016, 13.22.03 | Сообщение # 2038 |
|
Полковник
Группа: Пользователи
Сообщений: 174
Статус: Offline
| Все зависит от Ваших возможностей. Но, думаю, - в этих пределах.
|
| |
|
|
| kosmopoisk | Дата: Вторник, 05.01.2016, 12.17.22 | Сообщение # 2039 |
|
Полковник
Группа: Пользователи
Сообщений: 175
Статус: Offline
| а бинокли с кабелей от пк не подойдут?
|
| |
|
|
| US5NCJ | Дата: Вторник, 05.01.2016, 21.33.00 | Сообщение # 2040 |
|
Генерал-лейтенант
Группа: Администраторы
Сообщений: 570
Статус: Offline
| kosmopoisk,
а бинокли с кабелей от пк не подойдут?
DVI-DVI, VGA-VGA от этих кабелей подойдут.

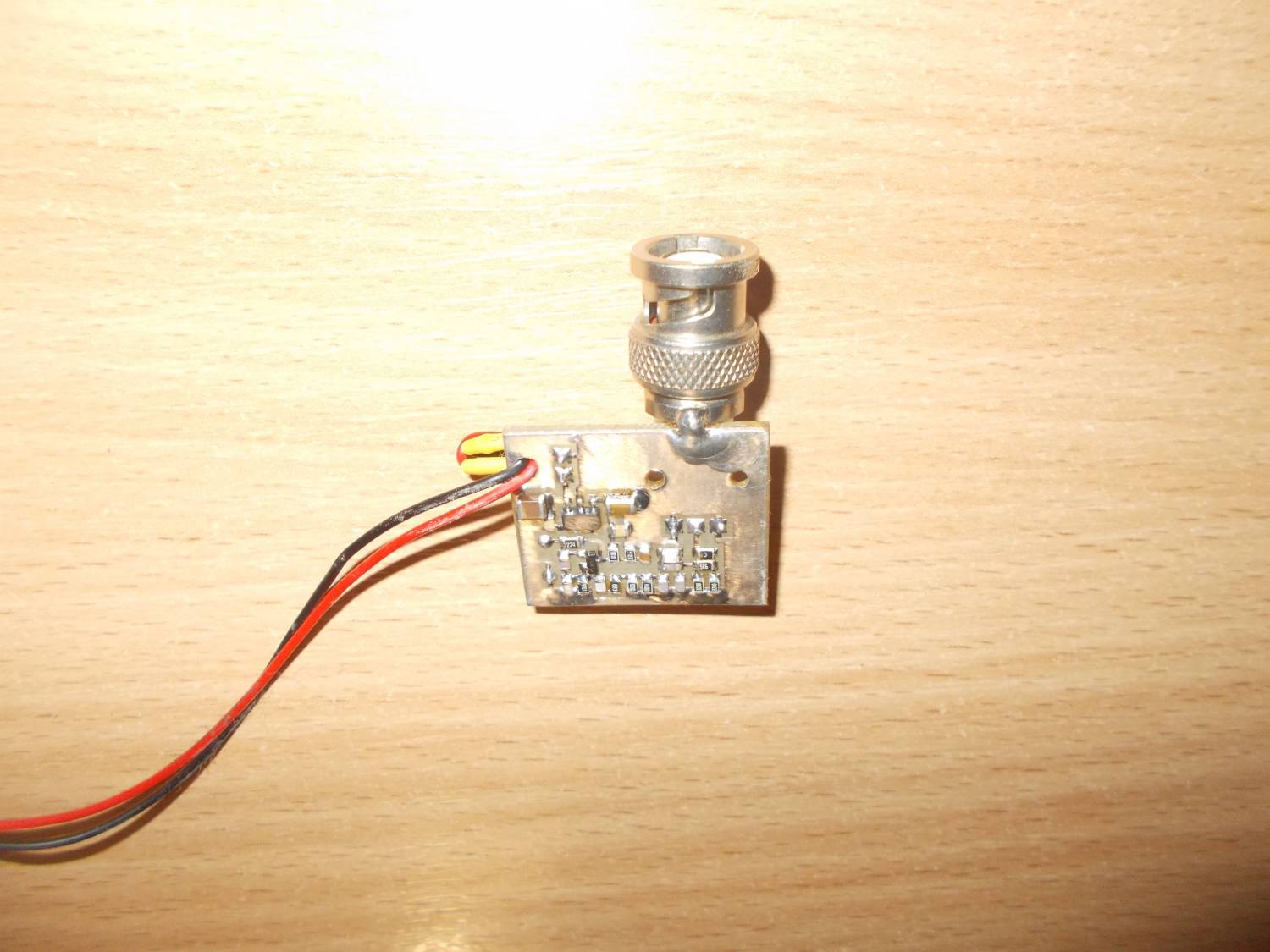

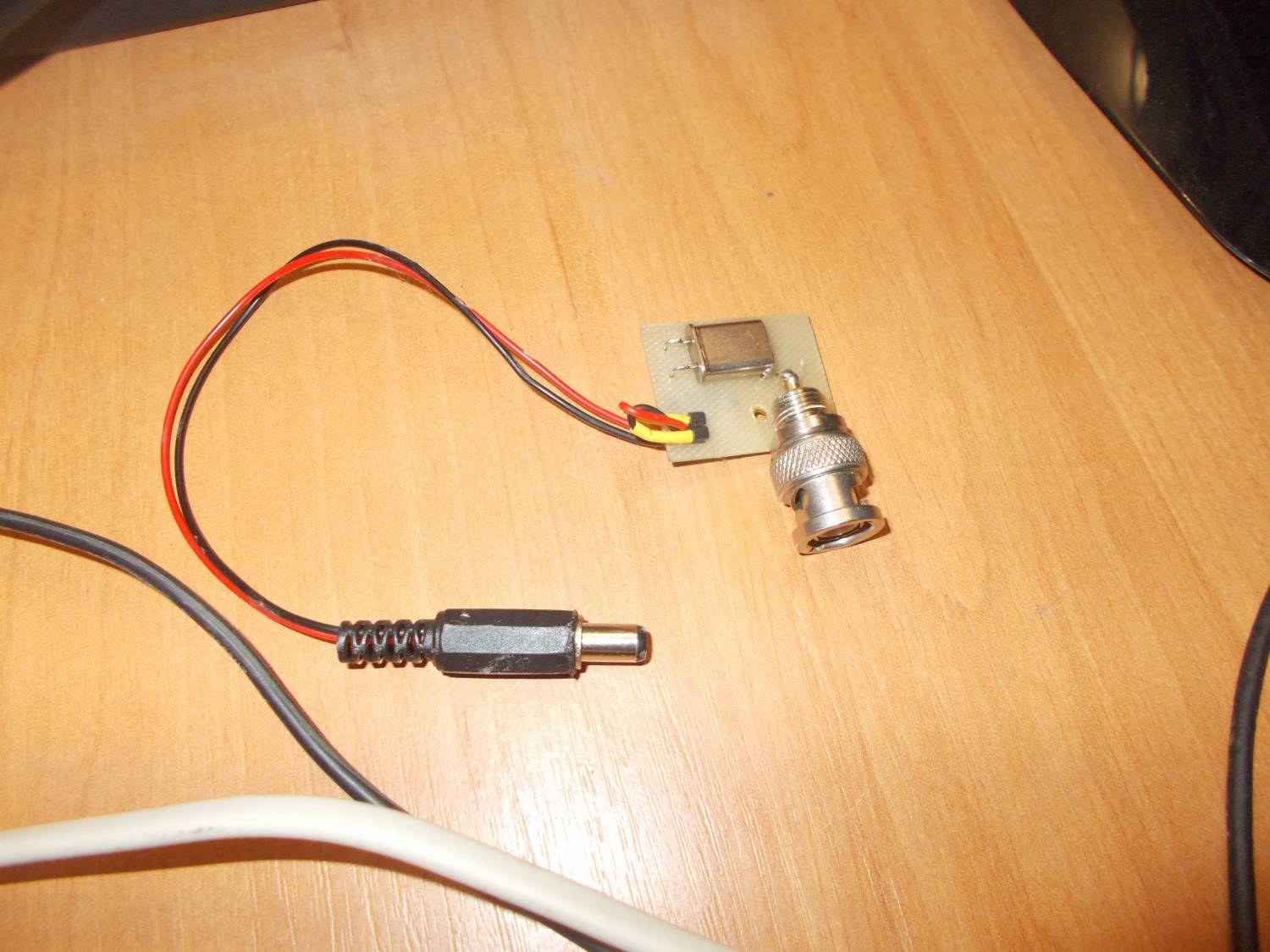

Калибровочный генератор на транзисторе MMBT3904.
Выходная частота 7,200.
Выходной уровень -72 дБм.
