Особенно что получили на 21, 24 и 28 МГц.

RADIO

Дата: Суббота, 23.01.2016, 17.18.03 | Сообщение # 2057

Лейтенант

Группа: Пользователи

Сообщений: 55

Статус: Offline

Широкополосный усилитель мощности КВ на мосфетах IRFZ24N
Первоисточник: Радиомир КВ и УКВ №6 2011г стр. 35

http://dxportal.ru/shemy....4n.html
================================================================

Прикрепления: PA_50_Wt_for_SD.spl7 (77.4 Kb)

Сообщение отредактировал RADIO - Суббота, 23.01.2016, 17.45.21

US5NCJ

Дата: Суббота, 23.01.2016, 21.32.00 | Сообщение # 2058

Генерал-лейтенант

Группа: Администраторы

Сообщений: 570

Статус: Offline

Привет всем!
Входн. амплит.-200мВ.
Неискажённая вых. амплитуда:
3.600мГц-24.5в (50 Ом).
7.000мГц-28.5в (50 Ом).
14.000мГц-23.4в (50 Ом).
18.000мГц-19.5в (50 Ом).
21.000мГц-18.5в (50 Ом).
24.000мГц-17.5в (50 Ом).
28.000мГц-16.0в (50 Ом).

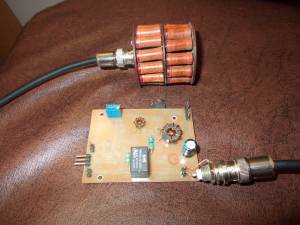

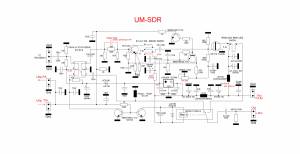

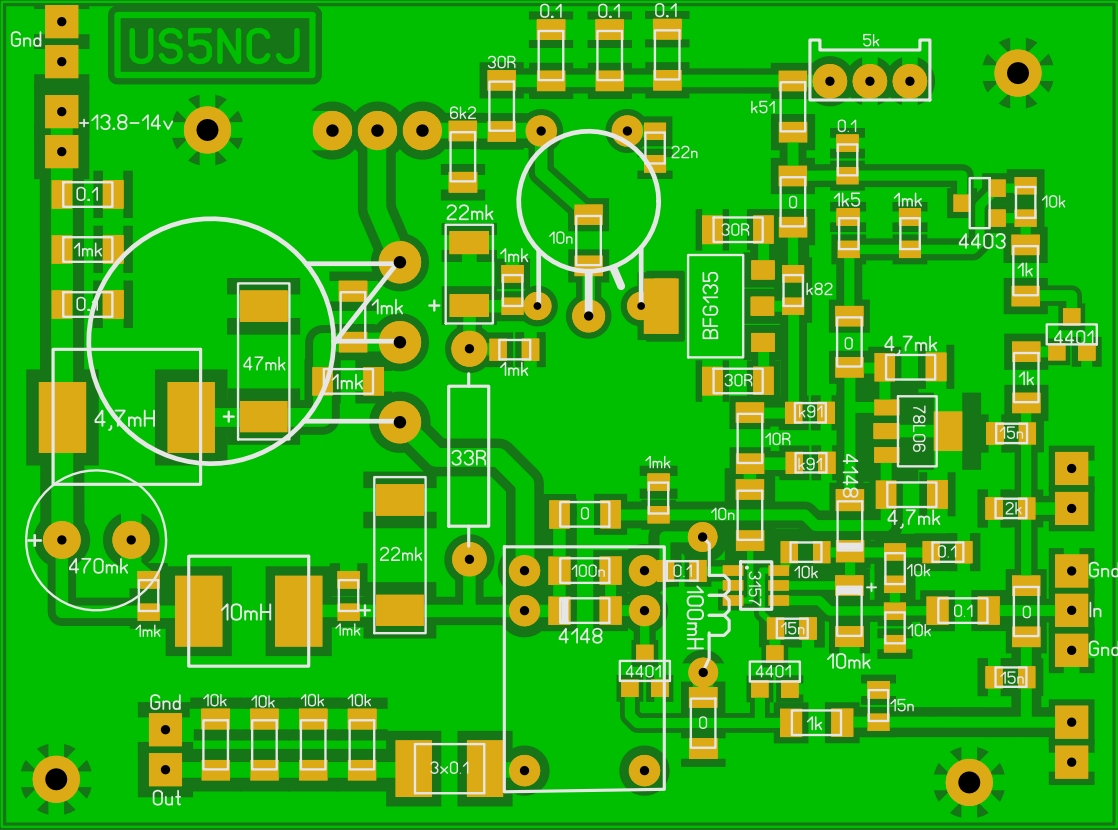

Чуть попозже нарисую схему и печатку выложу здесь.

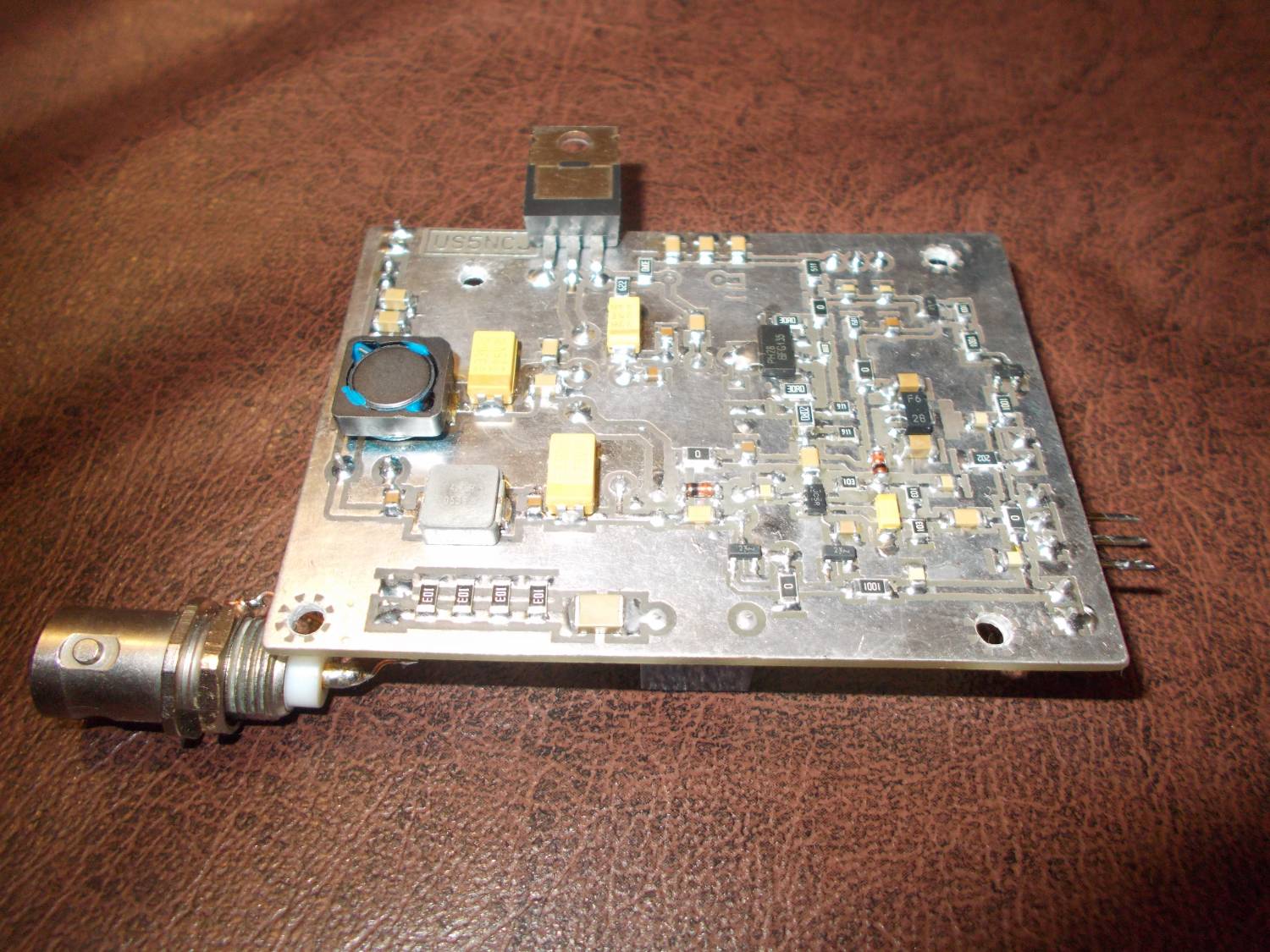

Прикрепления: 8882384.jpg (249.4 Kb) · 8022129.jpg (236.2 Kb) · 8717979.jpg (89.4 Kb) · 8652908.jpg (548.0 Kb) · UM-BFG.lay6 (146.8 Kb)

Сообщение отредактировал US5NCJ - Воскресенье, 24.01.2016, 02.26.33

ulura

Дата: Воскресенье, 24.01.2016, 14.04.25 | Сообщение # 2059

Полковник

Группа: Пользователи

Сообщений: 174

Статус: Offline

Александр, спасибо. Не пробовали ли Вы, в процессе макетирования, использовать вместо IRF510 RD16HHF1 ? С уважением, Сергей.

US5NCJ

Дата: Воскресенье, 24.01.2016, 14.45.48 | Сообщение # 2060

Генерал-лейтенант

Группа: Администраторы

Сообщений: 570

Статус: Offline

ulura,

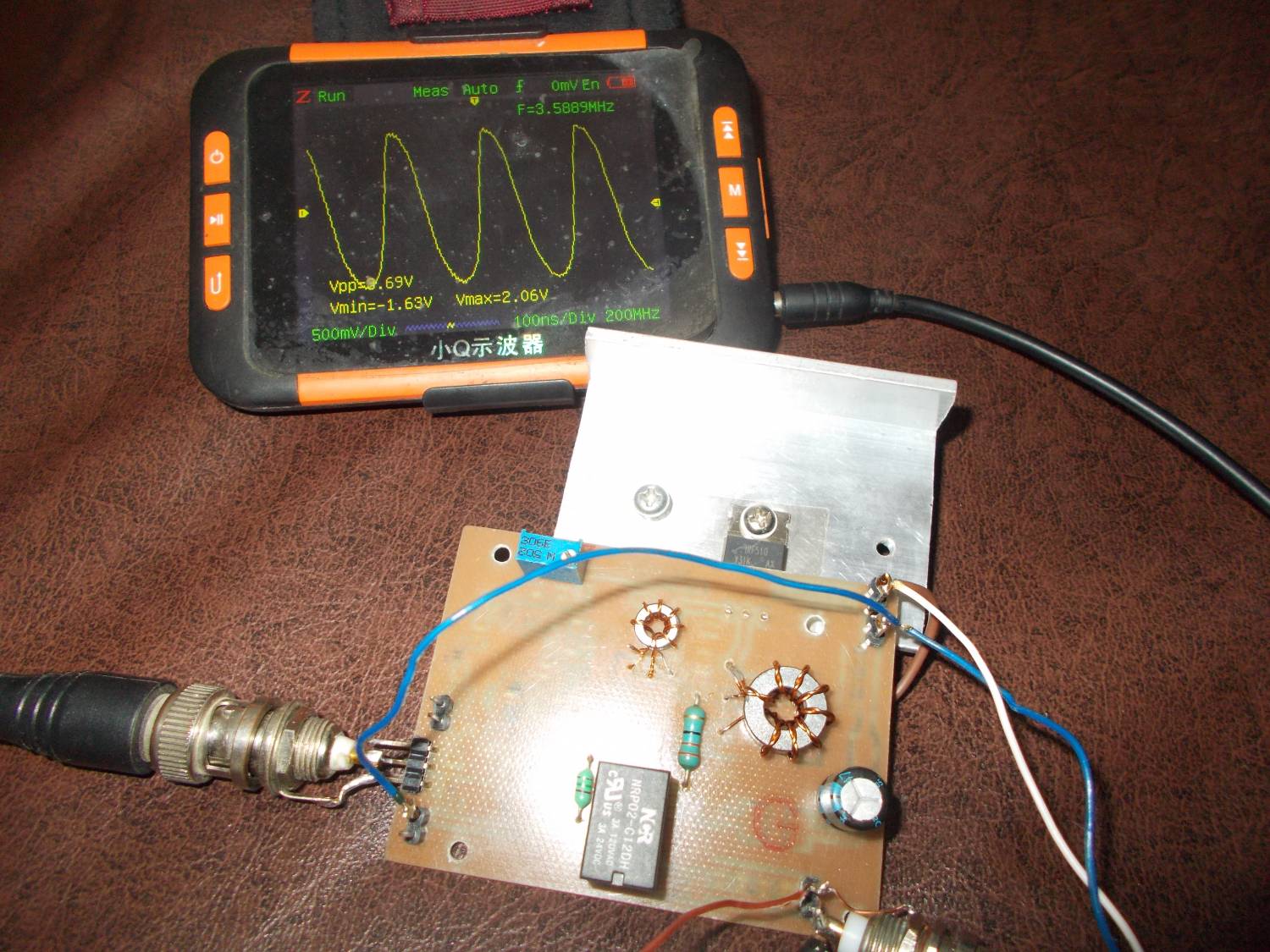

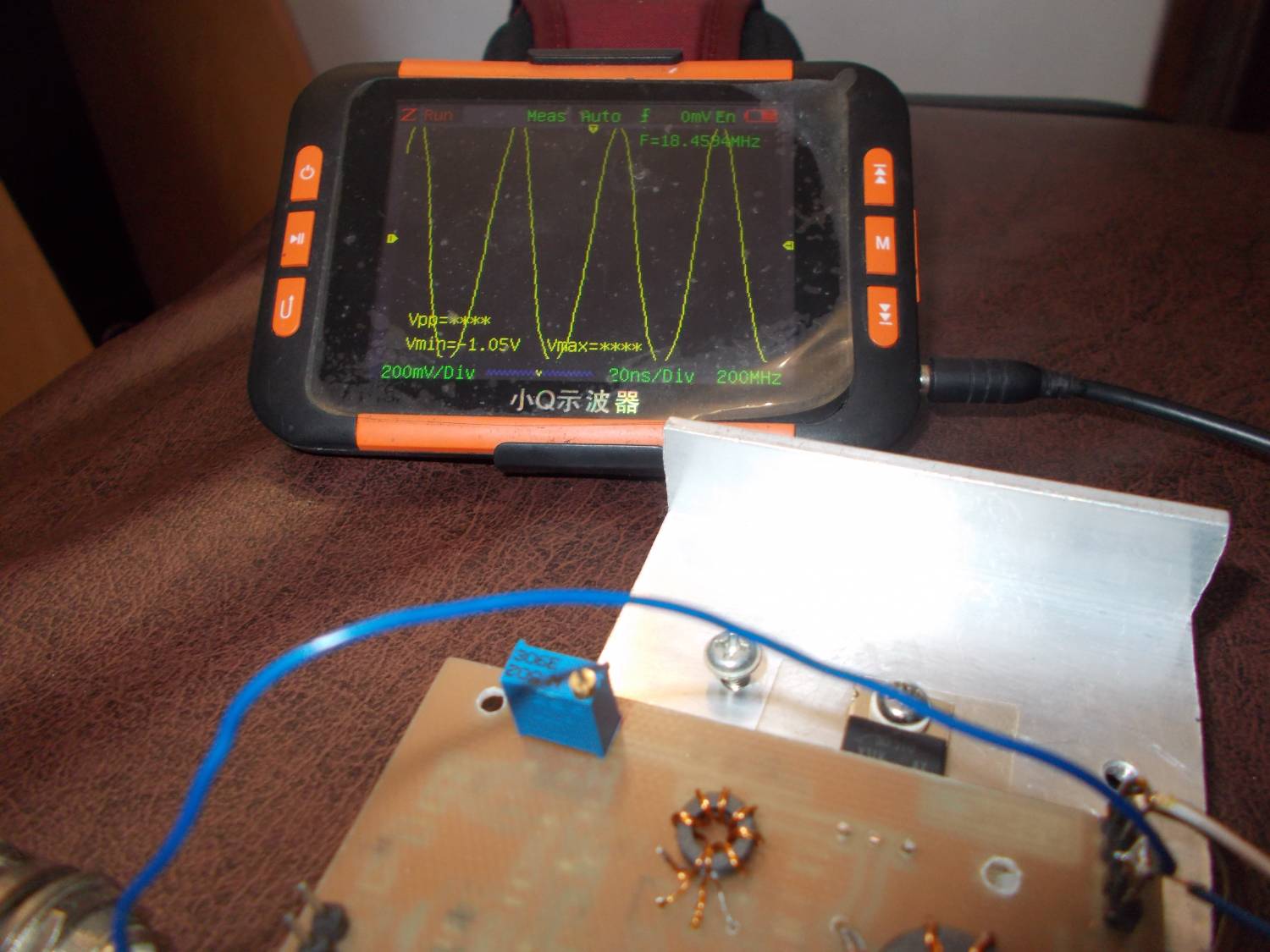

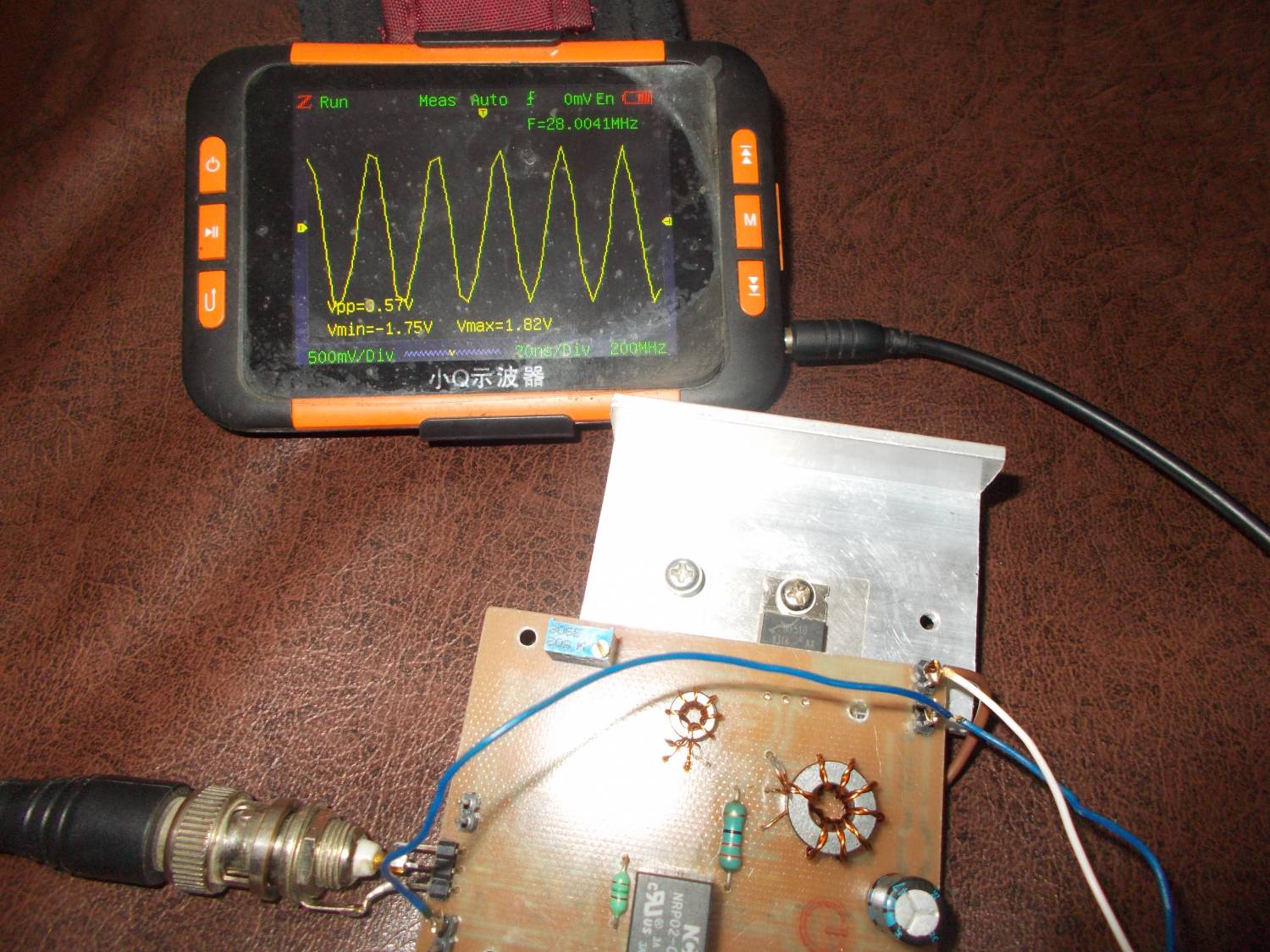

Пробовал, три транзистора RD16 спалил и поставил на этом точку, не хватало общего усиления усилителя, искаженная форма сигнала и ищё в придачу возбуд.
С этим никаких проблем.

Прикрепления: 2019880.jpg (135.5 Kb) · 4996802.jpg (232.5 Kb) · 5459447.jpg (233.1 Kb)

RADIO

Дата: Воскресенье, 24.01.2016, 16.06.04 | Сообщение # 2061

Лейтенант

Группа: Пользователи

Сообщений: 55

Статус: Offline

три транзистора RD16 спалил...
========================
а раньше приходилось что то делать на RD16HHF1 ?

Что произошло с ними - какие то переходы пробиты или в обрыве ?

kosmopoisk

Дата: Воскресенье, 24.01.2016, 16.07.17 | Сообщение # 2062

Полковник

Группа: Пользователи

Сообщений: 175

Статус: Offline

Саш, а можно данные по намотки трансформаторов, как, чем, на чем и сколько?

US5NCJ

Дата: Воскресенье, 24.01.2016, 21.32.05 | Сообщение # 2063

Генерал-лейтенант

Группа: Администраторы

Сообщений: 570

Статус: Offline

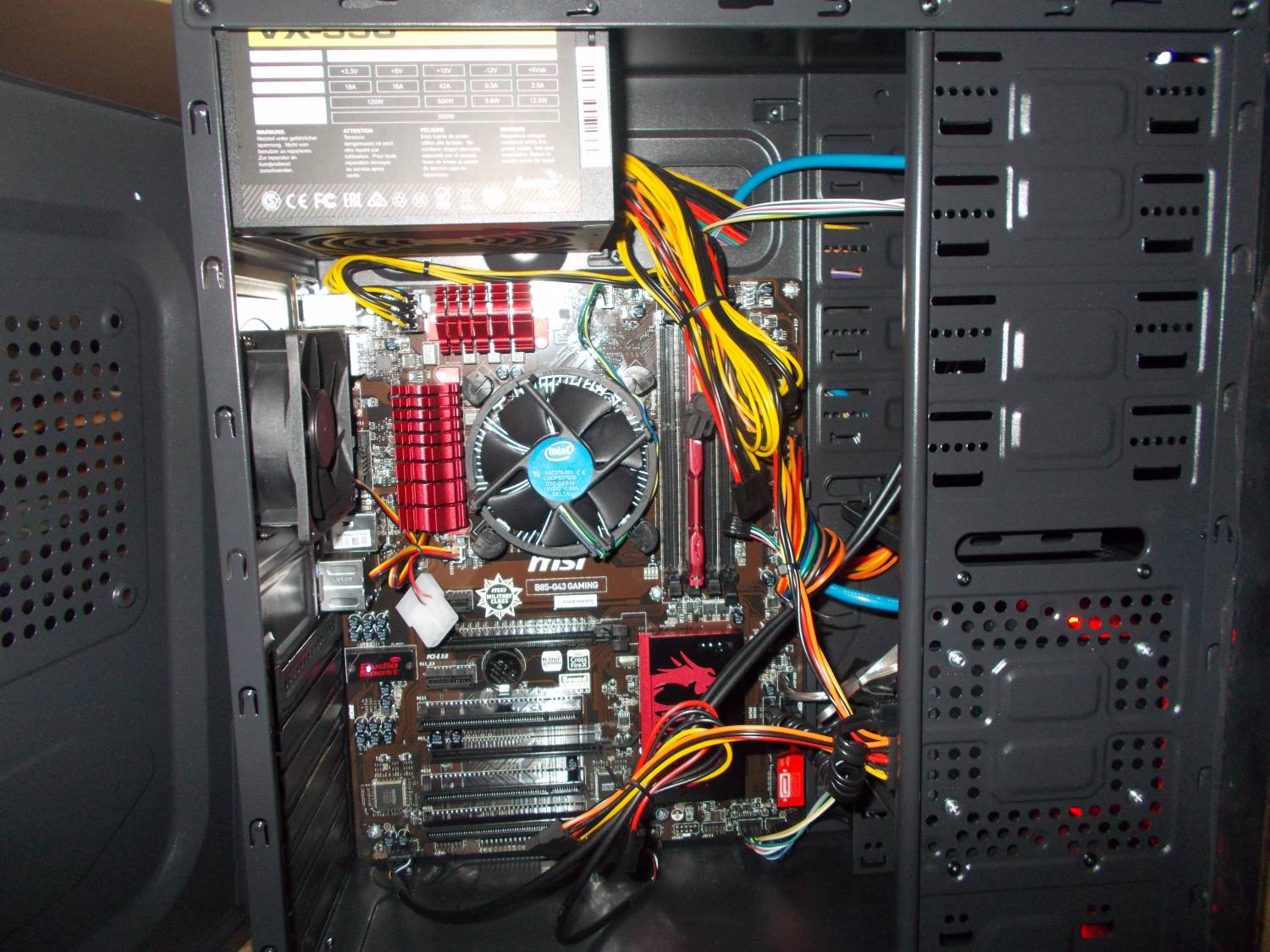

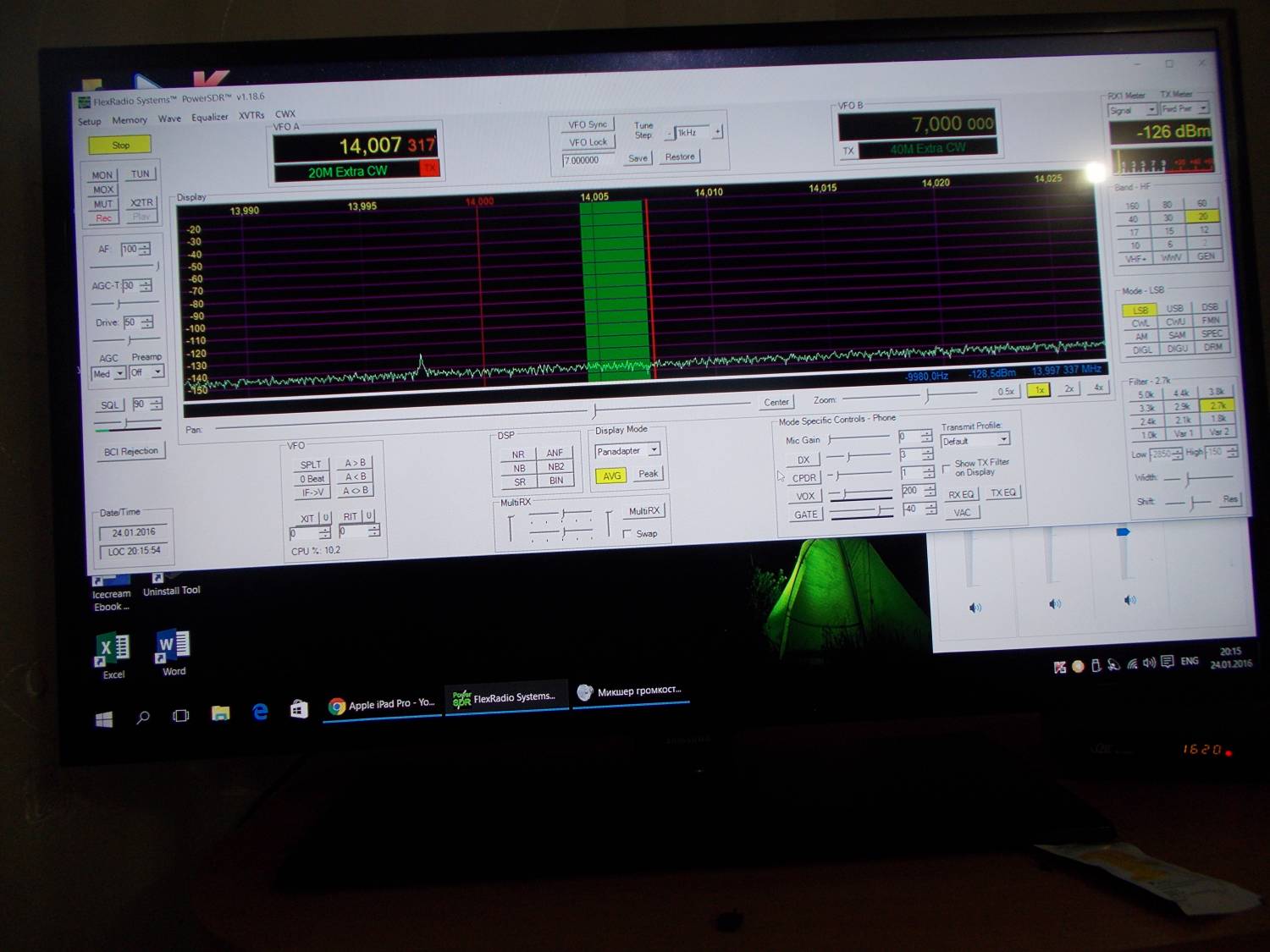

Извените ребята я всем отвечу, собрал сегодня новую машину, смотрите какой шум и какая чистая панорама.
MSI B85-G43 Gaming (s1150, Intel B85, PCI-Ex16) звук.-24бит 192кгц держит без проблем.

Прикрепления: 3859242.jpg (228.2 Kb) · 3454648.jpg (139.3 Kb)

Сообщение отредактировал US5NCJ - Воскресенье, 24.01.2016, 21.45.55

US5NCJ

Дата: Понедельник, 25.01.2016, 01.38.16 | Сообщение # 2064

Генерал-лейтенант

Группа: Администраторы

Сообщений: 570

Статус: Offline

RADIO,
Именно так и есть, транзистор RD16 многокристальный, у него обрывается часть переходов, при этом крутизна транзистора сильно уменьшается и усиление падает.

RADIO

Дата: Понедельник, 25.01.2016, 07.54.52 | Сообщение # 2065

Лейтенант

Группа: Пользователи

Сообщений: 55

Статус: Offline

Александр, спасибо !
И поздравляю со сборкой новой машины !
-----------------------------------------------------
Я не зря спросил про RD16... см. вложение

Прикрепления: _SDR-_SDR-UR4QB.rar (1.40 Mb)

US5NCJ

Дата: Понедельник, 25.01.2016, 12.01.15 | Сообщение # 2066

Генерал-лейтенант

Группа: Администраторы

Сообщений: 570

Статус: Offline

kosmopoisk,
Дмитрий, нужны кольца марки НН рассчитанные для сильных магнитных полей с магнитной проницаемостью 100....1000. В качестве первого трансформатора можно применить кольца К7-4-2 или К10-7-4 использовал линию из слегка скрученных проводов диаметром 0,24....0,3мм (каждый провод) число витков для проницаемости феррита 100...400НН-10 вит. для 600НН....1000НН-8 вит. Можно применить и бинокулярный сердечник BN43-1502, BN61-1502 в этом случае будем иметь первичную обмотку и вторичную число витков 6 и 2 соответственно.
В качестве вых. трансформатора использовал кольцо К16,5-6,5-4,5 400НН число витков-8 пров.0,47...0,56мм каждый провод, две скрутки на каждый сантиметр, или применить бинокулярный сердечник BN43-202, BN61-202 число витков в этом случае-шесть, без скрутки.
