Синтезатор для SDR на Si570 + ATMEGA32 с PowerSdr
|
|
| yuchin | Дата: Вторник, 21.08.2012, 12.16.38 | Сообщение # 166 |
|
Майор
Группа: Пользователи
Сообщений: 88
Статус: Offline
|
Спасибо! Попробую
|
| |
|
|
| LZ2GX | Дата: Среда, 22.08.2012, 22.00.58 | Сообщение # 167 |
 Полковник
Группа: Пользователи
Сообщений: 212
Статус: Offline

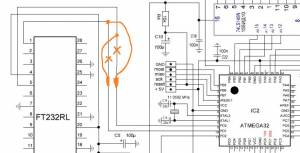

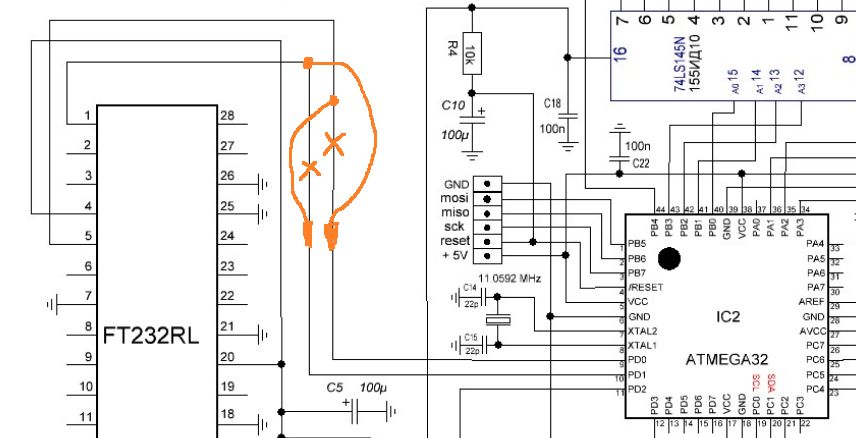

| Юрий посмотри, что я заметил.
 Добавлено (22.08.2012, 20.00.58)
---------------------------------------------
Юрий,
Не понимаю почему у меня (только для синтезатора) такой ток по цепи +12 V по диапазоном получается:
160м -200 mA; 80м – 200 mA; 60м – 120 mA;
40м – 120 mA; 30м – 120 mA; 20м -200 mA;
17м -200 mA; 15м – 120 mA; 12м -200 mA;
10м – 120 mA; 6м – 120 mA; 2м – 120 mA.
|
| |
|
|
| ut3mk | Дата: Среда, 22.08.2012, 23.41.21 | Сообщение # 168 |
 Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| LZ2GX,

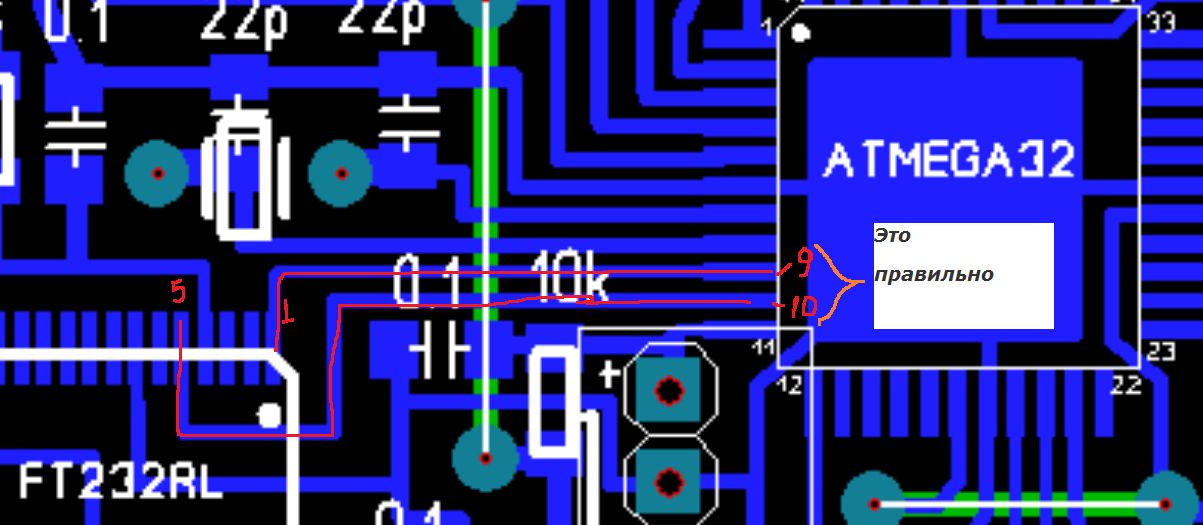

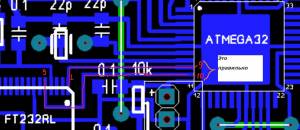

На печатной плате все правильно, в схеме исправлю. Спасибо.
Quote (LZ2GX) Не понимаю почему у меня (только для синтезатора) такой ток по цепи +12 V по диапазоном получается:
Отсоедини диапазонные реле и проверь ток потребления.
|
| |
|
|
| LZ2GX | Дата: Среда, 22.08.2012, 23.52.14 | Сообщение # 169 |
|
Полковник
Группа: Пользователи
Сообщений: 212
Статус: Offline
| Quote (ut3mk) Отсоедини диапазонные реле и проверь ток потребления.
А я их и не подключал. Я исследую только ПП синтезатора. Отсоединил 74LS145, но тоже самое получается.
|
| |
|
|
| ut3mk | Дата: Четверг, 23.08.2012, 00.01.43 | Сообщение # 170 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| Quote (LZ2GX) А я их и не подключал.
Хорошо, при возможности сделаю замеры у себя.
|
| |
|
|
| LZ2GX | Дата: Четверг, 23.08.2012, 12.39.14 | Сообщение # 171 |
|
Полковник
Группа: Пользователи
Сообщений: 212
Статус: Offline
| Quote (LZ2GX) Не понимаю почему у меня (только для синтезатора) такой ток по цепи +12 V по диапазоном получается:
Вопрос снимается.
Нашёл короткое замыкание между 40 и 41 ножке у ATmega32.
|
| |
|
|
| yuchin | Дата: Четверг, 23.08.2012, 19.30.42 | Сообщение # 172 |
|
Майор
Группа: Пользователи
Сообщений: 88
Статус: Offline
| LZ2GX,
Подскажите пожалуйста, есть ли разница в приеме , при управлении синтезатора от ком порта и юсб?
Будулай писал что на десятке и выше много шума.
ut3mk,
Юрий, а покупной переходник юсб-ком, будет работать в случае управления синтеза от ком?
|
| |
|
|
| ut3mk | Дата: Четверг, 23.08.2012, 19.58.50 | Сообщение # 173 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| yuchin,
Quote (yuchin) Юрий, а покупной переходник юсб-ком, будет работать в случае управления синтеза от ком?
Такой вариант с внешним переходником использует LZ2GX
|
| |
|
|
| LZ2GX | Дата: Четверг, 23.08.2012, 21.47.32 | Сообщение # 174 |
|
Полковник
Группа: Пользователи
Сообщений: 212
Статус: Offline
| Quote (yuchin) Подскажите пожалуйста, есть ли разница в приеме , при управлении синтезатора от ком порта и юсб?
Сказать не могу, поскольку у меня SDR трансивер не закончен. Пока тестирую платы в отдельности.
Добавлено (23.08.2012, 19.47.32)
---------------------------------------------
Quote (ut3mk) Такой вариант с внешним переходником использует LZ2GX
У меня китайский переходник юсб-ком и работает вполне прилично без проблем.
Сообщение отредактировал LZ2GX - Четверг, 23.08.2012, 21.57.17 |
| |
|
|
| vyvm | Дата: Четверг, 23.08.2012, 22.05.25 | Сообщение # 175 |
|
Лейтенант
Группа: Пользователи
Сообщений: 65
Статус: Offline
| Quote (yuchin) Юрий, а покупной переходник юсб-ком, будет работать в случае управления синтеза от ком?
У меня прекрасно работает переходник за 8у.е. с синтезом на МЕГЕ 8 и помех от него меньше чем от обычного СОМ. Только на плате синтезатора уменьшил резистор 100к на входе.
|
| |
|
|
| dvic | Дата: Пятница, 24.08.2012, 16.00.13 | Сообщение # 176 |
 Лейтенант
Группа: Пользователи
Сообщений: 58
Статус: Offline
| Quote (жека) Перезалил прошивку №8 всё ОК .после корекции при снятие питания не сбрасует.
.

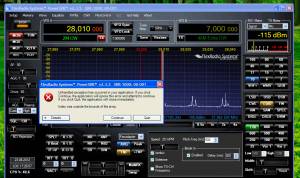

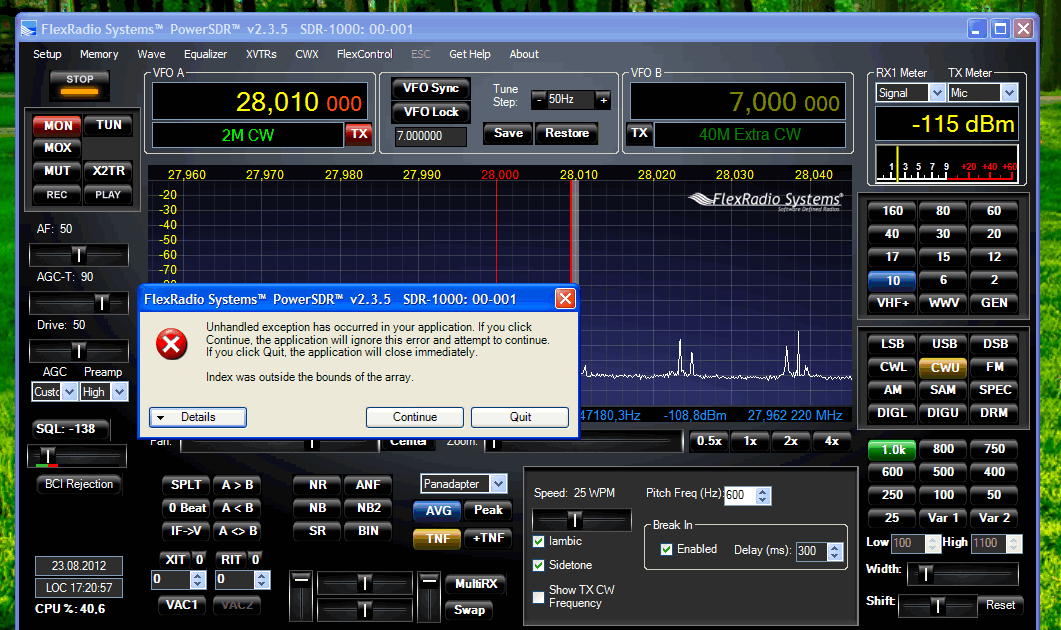

После заливки 7 версии СОМ при выходе с 2 м на КВ выкидывае окно с ошибкой.
Юра, может подправишь прошивку, если причину в USB версии нашли.
|
| |
|
|
| ut3mk | Дата: Пятница, 24.08.2012, 18.10.34 | Сообщение # 177 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| Quote (dvic) Юра, может подправишь прошивку, если причину в USB версии нашли.
Синтезатор здесь ни причем. Это очередной залет PowerSdr 2.
Попробуй с программой PowerSdr1.18.6, все работает.
Для того, что бы обойти сбой , достаточно согласиться ПРОДОЛЖИТЬ в выпавшем меню об ошибке.
|
| |
|
|
| kozi | Дата: Пятница, 24.08.2012, 22.51.02 | Сообщение # 178 |
 Рядовой
Группа: Пользователи
Сообщений: 4
Статус: Offline
| всем привет
у нас, в Перми половина деталей не могу найти, где то можно заказать их? в особенности SI570 =)
------------------------
RA9FZD
|
| |
|
|
| dvic | Дата: Суббота, 25.08.2012, 16.21.44 | Сообщение # 179 |
|
Лейтенант
Группа: Пользователи
Сообщений: 58
Статус: Offline
| Quote (ut3mk) Синтезатор здесь ни причем. Это очередной залет PowerSdr 2.
Попробуй с программой PowerSdr1.18.6, все работает.
Для того, что бы обойти сбой , достаточно согласиться ПРОДОЛЖИТЬ в выпавшем меню об ошибке.
Да так и делаю.
Будем ждать новую версию PSDR.
|
| |
|
|
| LZ2GX | Дата: Вторник, 28.08.2012, 22.56.27 | Сообщение # 180 |
|
Полковник
Группа: Пользователи
Сообщений: 212
Статус: Offline
| Юрий, если шнур USВ подключен к синтезатору и к компьютеру, но компьютер не включён (не запитан), а синтезатор запитан от +12 V, то ток синтезатора возрастает с 120 mA на 170 mA. Когда компьютер включён ток восстанавливается на 120 mA. По моему идёт обратный ток от ATmega32 к FT232 в сторону USВ. Поставил диод в цепи питания FT232 и этот эффект перестал. Ток не возрастает и если FT232 запитать от +5 V синтезатора.
Юрий, хочу пожаловаться . Этот синтезатор ( с FT232 ) у меня один раз запускается, а потом десять раз не хочет. Что-то не то. Не могу понять где причина!? Когда работает, работает отлично, но очень трудно запускается.
Сообщение отредактировал LZ2GX - Вторник, 28.08.2012, 23.43.27 |
| |
|
|
