| RA9YON | Дата: Суббота, 09.04.2011, 10.56.36 | Сообщение # 691 |
 Сержант
Группа: Пользователи
Сообщений: 28
Статус: Offline
| я так понял что на печатке с 24 странице не правильно разведен разъем CAT, там перепутана нумерация , т.е. 5 должен быть 1-м , а первый-5м,если на плате синтеза установлен разъём ПАПА. Тогда кабель "Синтезатор-ПК" нужно распаивать Пин в пин (5-5,2-2,3-3) в кабели оба разъёма типа "МАМА" Кабеля Пин в Пин так же применяются в Японских трансиверах для САТ систем управления.
|
| |
|
|
| artemx | Дата: Суббота, 09.04.2011, 11.28.43 | Сообщение # 692 |
 Полковник
Группа: Пользователи
Сообщений: 209
Статус: Offline
| то RA9YON Если поставишь папу RS232 в плату синтеза то подкорректируй печатку выводы 2,3 и 5 !в лайоте !
|
| |
|
|
| modest | Дата: Суббота, 09.04.2011, 14.34.01 | Сообщение # 693 |
 Полковник
Группа: Пользователи
Сообщений: 179
Статус: Offline
| Прикупила доця в Днепропетровске комплектующие,буду собирать вот по этой схеме http://ut3mk.at.ua/forum/2-18-15.
Юра,а можно чтобы по версиям можно было скачать все по одной ссылке(схему,печатку,прошивку,фото готового изделия).У меня уже голова идет кругом,столько обновлений,дополнений,исправлений.Не хочется дров наломать.
Сообщение отредактировал modest - Суббота, 09.04.2011, 14.35.13 |
| |
|
|
| modest | Дата: Суббота, 09.04.2011, 17.24.38 | Сообщение # 694 |
|
Полковник
Группа: Пользователи
Сообщений: 179
Статус: Offline
| Получил детали и немного озадачен.А где взять панельку,или что использовать под панельку для LC72131.Такого я еще не встречал.Корпус ДИПовский,а шаг ног не тот.И еще вопрос, можно ли вместо 74НС4053N применить CD4053BE или HEF4053BP.Я к сожалению сам разобраться не смог.
|
| |
|
|
| RA9YON | Дата: Суббота, 09.04.2011, 17.54.25 | Сообщение # 695 |
|
Сержант
Группа: Пользователи
Сообщений: 28
Статус: Offline
| modest, У LC72131 шаг 1.78 мм. Такие панельки тоже существуют, их название ICSS-22. Её не обязательно ставить в панельку,
можете просто припаять.
74HC4053N можно заменить на более высокочастотную микросхему CD74HC4053E. Читайте здесь: http://ut3mk.at.ua/forum/2-2-20
Сообщение отредактировал RA9YON - Суббота, 09.04.2011, 17.55.52 |
| |
|
|
| RA9YON | Дата: Суббота, 09.04.2011, 18.04.51 | Сообщение # 696 |
|
Сержант
Группа: Пользователи
Сообщений: 28
Статус: Offline

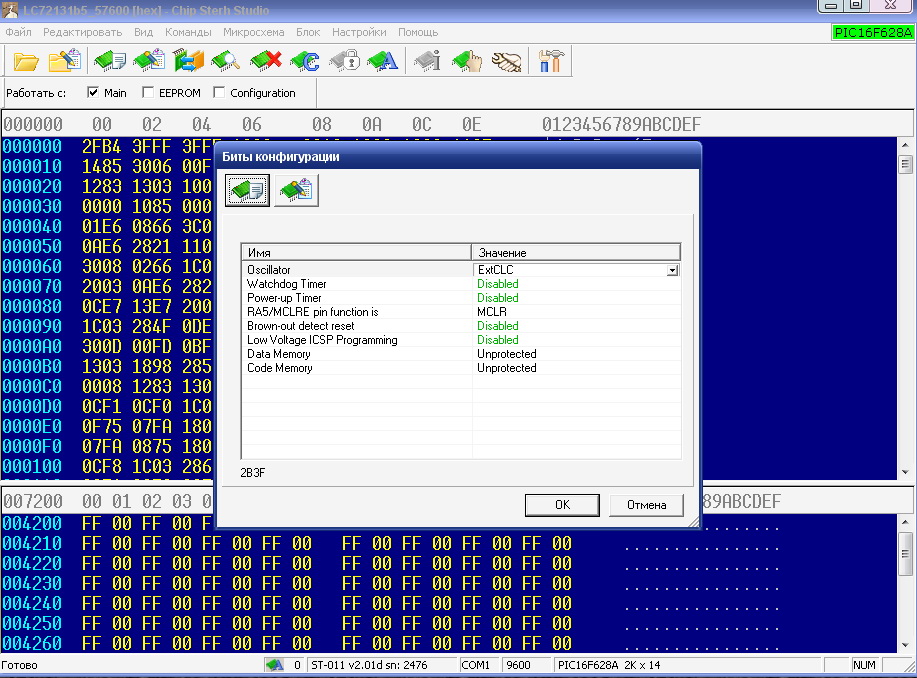

| ut3mk, Юрий PIC я прошил под 57600. А правильно ли я выставил конфигурацию контроллера? контрольная сумма получилась 2B3F.
Посмотрите вложение, верно ли сделал?
|
| |
|
|
| modest | Дата: Суббота, 09.04.2011, 18.20.16 | Сообщение # 697 |
|
Полковник
Группа: Пользователи
Сообщений: 179
Статус: Offline
|
Спасибо.Вот и меня терзали смутные сомнения.У меня в трансивере стоят CD74HC4053E.Попросил доцю чтобы купила еще парочку,а эти козлы на Метеоре в Днепре сунули этот мусор.Теперь куда их?Непотреб.
Я смотрел фото Юриного синтеза,так там она стоит в панельке.Считаю это в данном случае целесообразно. Случаи то бывают разные.А после демонтажа....
|
| |
|
|
| artemx | Дата: Суббота, 09.04.2011, 18.31.47 | Сообщение # 698 |
|
Полковник
Группа: Пользователи
Сообщений: 209
Статус: Offline
| http://ut3mk.at.ua/forum/2-18-2270-16-1298039869 По этой ссылочке контакты 2 и 3 разъемов RS232 не перекрещиваются ,а должны вроде перекрещиваться,на моем шнуре как раз 2,3 перекрещиваются и вывод 5 масса,он рабочий сто процентов так через него связь с другим подобным синтезом(лм7001) есть По игрался с настройками и связь появилась! Теперь ни хочет запускаться опора на сс9018,я перед этим делал этот опорник для другой платы ,тоже почему-то не запускался ,поставил кп307 и все пошло!
Хотелось бы завести имеено его,чтобы не городить на плате другое детали все точно как по схеме поставил
|
| |
|
|
| ut3mk | Дата: Суббота, 09.04.2011, 18.52.13 | Сообщение # 699 |
 Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| Quote (artemx) Теперь ни хочет запускаться опора на сс9018 Есть еще вариант - поставить 2N3904, в последнее время и их паяю.
|
| |
|
|
| modest | Дата: Суббота, 09.04.2011, 21.06.51 | Сообщение # 700 |
|
Полковник
Группа: Пользователи
Сообщений: 179
Статус: Offline
| to UT3MK
Юра,а можно чтобы по версиям можно было скачать все по одной ссылке(схему,печатку,прошивку
И еще вопрос:Мой товарищ хочет тоже сваять такой синтез,но у него ноутбук,так вот будет работать управление по переходнику COM-USB?Может вы сталкивались с таким вопросом.
|
| |
|
|
| artemx | Дата: Суббота, 09.04.2011, 21.39.13 | Сообщение # 701 |
|
Полковник
Группа: Пользователи
Сообщений: 209
Статус: Offline
| То modest С переходником работать будет ! Просто смотрите в свойствах на какой USB-порт сел переходник и подставляете его номер в поверсдр ! Добавлено (09.04.2011, 20:39)
---------------------------------------------
to UT3MK Заменил транзистор в гуне на полевик и его обвязку и опора появилась Но почему-то не хочет запускаться сам гун , ид10 катухи переключает в соответствии с таблицей правильно ,на кт3102 подвожу 21 вольт с преобразователя на мс34063 стабильное Никак не въеду че ему нада!
Сообщение отредактировал artemx - Суббота, 09.04.2011, 23.42.54 |
| |
|
|
| ut3mk | Дата: Воскресенье, 10.04.2011, 15.08.40 | Сообщение # 702 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| Quote (artemx) Никак не въеду че ему нада! ГУНы запускаются при любом состоянии синтезатора и не зависит от выбора диапазона.Не запускаются из-за слабого усиления
транзисторов ss9018. Все таки отечественные КТ368, а еще лучше КТ342. Буквально случайно перебирая разные типы транзисторов,
установил 2N3904 (писал выше). Так с ним в опорнике катушка и резистор перестраиваются в больших пределах, с одинаковыми

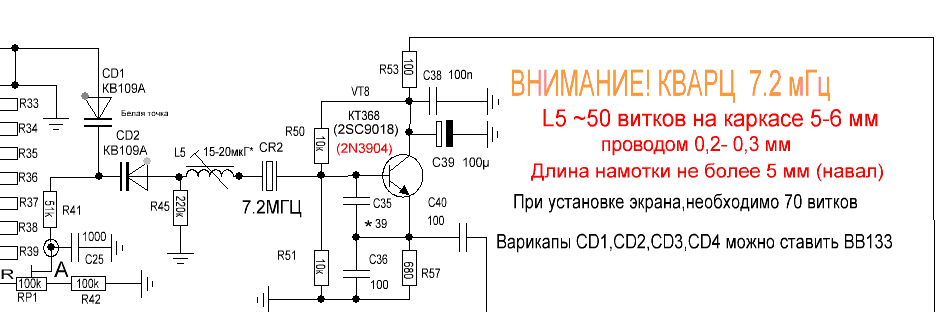

варикапами КВ109 (белая точка). Последний собранный синтезатор был укомплектован 2N3904 с такой обвязкой:
|
| |
|
|
| artemx | Дата: Воскресенье, 10.04.2011, 18.23.00 | Сообщение # 703 |
|
Полковник
Группа: Пользователи
Сообщений: 209
Статус: Offline
| Юрий, добрый вечер! Заменил транзистор в гуне на кт342,подскажите какая должна быть амплитуда на коллекторе транзистора гуна?Осциллограф по постоянке кажет около 6 вольт и заметна совсем мизирная генерация в пол вольта ,а на базе около двух вольт амплитуда, так ведь не должно быть На дросселе DR5 напряжение у L4 0,8 вольта вроде в норме
Сообщение отредактировал artemx - Воскресенье, 10.04.2011, 18.39.39 |
| |
|
|
| ut3mk | Дата: Воскресенье, 10.04.2011, 18.57.03 | Сообщение # 704 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| Quote (artemx) еще заметил странную работу ид10 Эту тему уже поднимали, сделана уйма замеров смотри с этой страницы и далее http://ut3mk.at.ua/forum/2-18-15 Желательно начинай смотреть с 11 страницы, задавал вопросы -=Akor=- Quote (artemx) какая должна быть амплитуда на коллекторе транзистора гуна? на НЧ диапазонах ВЧ около 4V, на 28мГц - 2V Как таковая большая амплитуда нам не нужна.
В эмитере транзистора ГУНана корпус стоит резистор 180 Ом. Или последовательно дроссель+тот же резистор.
Только один дроссель не советую, придется индивидуально корректировать токи покоя транзистора.
|
| |
|
|
| artemx | Дата: Воскресенье, 10.04.2011, 19.30.43 | Сообщение # 705 |
|
Полковник
Группа: Пользователи
Сообщений: 209
Статус: Offline
| С ид10 разобрался,был неисправен диод кд409,причем при прозвонке тестером показывает как рабочий! на самих катушках гуна синусоида есть и на базе транзистора гуна кт342 тоже есть,а на коллекторе сигнала нет ,сам транзистор исправный ,уже и дроссель в цепи эмитера поставил ,все равно так! Напруга на базе 4,5 вольта,на коллекторе 8,8 вольта,пробовал ставить кт368,изменений нет! То ли что-то сажает по выходу у него ,то он сам не запускается
Сообщение отредактировал artemx - Воскресенье, 10.04.2011, 22.29.03 |
| |
|
|
|
