| US5NCJ | Дата: Среда, 30.03.2011, 15.29.54 | Сообщение # 676 |
 Генерал-лейтенант
Группа: Администраторы
Сообщений: 570
Статус: Offline
| Leon69,
Тема синтезатора на SMD переехала по этой ссылке: http://ut3mk.at.ua/forum/2-32-1
Сообщение отредактировал US5NCJ - Среда, 30.03.2011, 20.31.54 |
| |
|
| |
|
| US5NCJ | Дата: Среда, 30.03.2011, 19.50.32 | Сообщение # 678 |
|
Генерал-лейтенант
Группа: Администраторы
Сообщений: 570
Статус: Offline

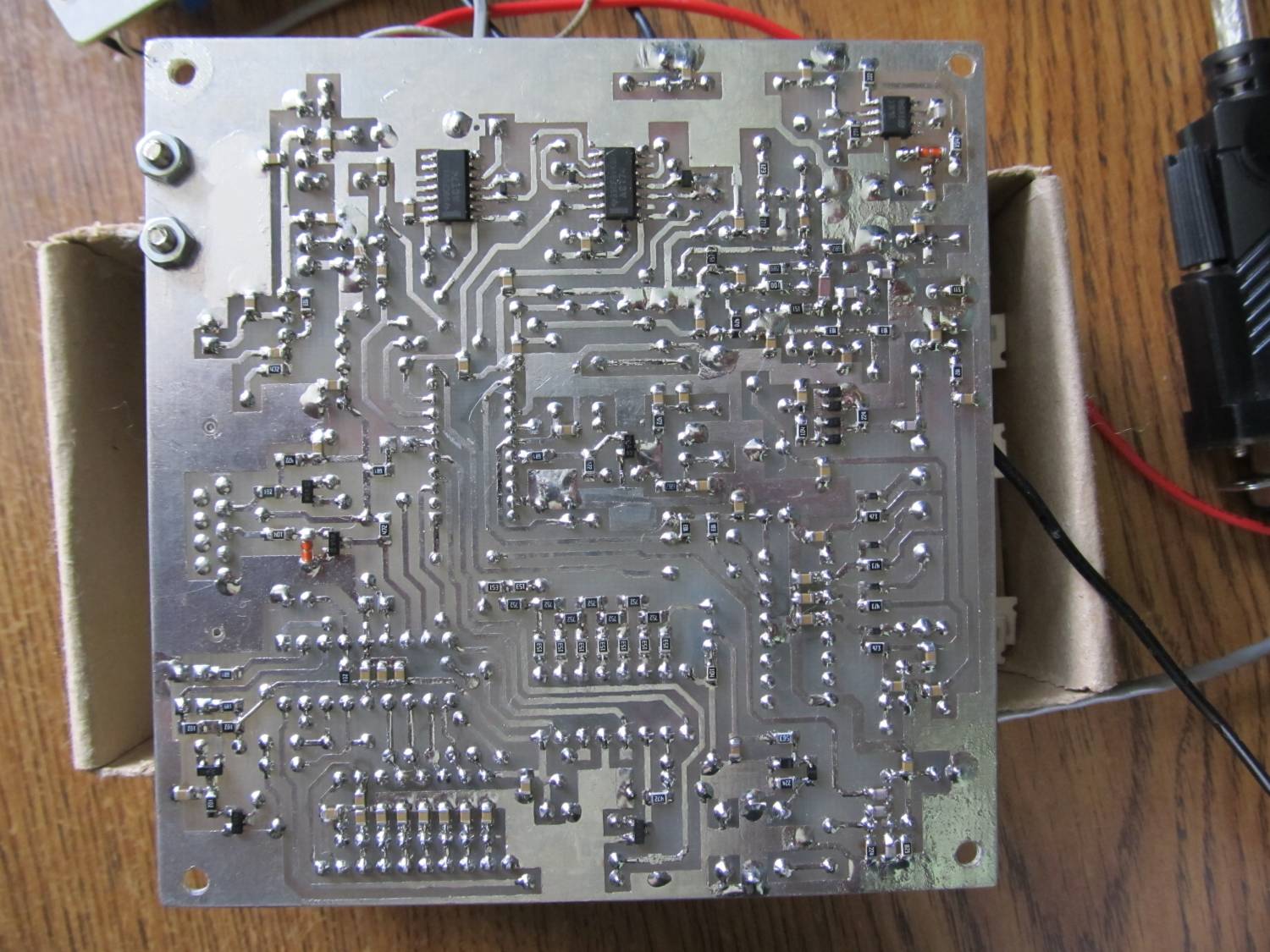

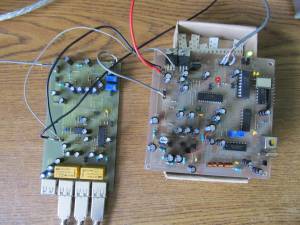

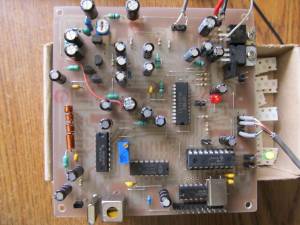

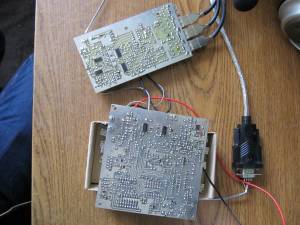

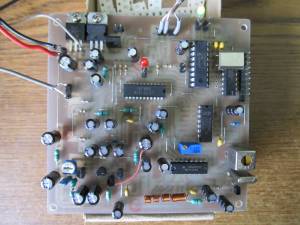

| ut3mk, Это я Leon69, фотографии синтезатора с преобразователем. Он просил выложить.
Сообщение отредактировал US5NCJ - Среда, 30.03.2011, 19.55.11 |
| |
|
|
| artemx | Дата: Среда, 30.03.2011, 19.54.23 | Сообщение # 679 |
 Полковник
Группа: Пользователи
Сообщений: 209
Статус: Offline
| TO US5NCJ Подскажите ,изменения на каскадах с транзисторами VT10,VT11 сделаны для уравнивания синусоиды по амплитуде на разных диапазонах?
А то на синтезе с кп307 амплитуда разная по диапазонам,чем выше частота тем меньше размах сигнала
|
| |
|
|
| US5NCJ | Дата: Среда, 30.03.2011, 20.20.01 | Сообщение # 680 |
|
Генерал-лейтенант
Группа: Администраторы
Сообщений: 570
Статус: Offline
| artemx, На транзисторе VT10 сделан эмиттерный повторитель (ОК) - он стоит для согласования и не усиливает сигнал. Транзистор VT11 каскад с общим эмиттером (ОЕ), он усиливает колебания до нужной величины, подстроечным резистором выбирается максимальная амплитуда на ВЧ диапазоне (10 метров).
Сообщение отредактировал US5NCJ - Среда, 30.03.2011, 20.25.09 |
| |
|
|
| ut3mk | Дата: Среда, 30.03.2011, 20.28.17 | Сообщение # 681 |
 Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| Quote (US5NCJ) ut3mk, Это я Leon69, фотографии синтезатора с преобразователем. Он просил выложить.
Я то понял, а ты сам открой по ссылке и посмотри, что там ???
*******************************************
ПАРДОН!!!
Это чудит OPERA, эксплоер открывает прекрасно.
|
| |
|
|
| US5NCJ | Дата: Среда, 30.03.2011, 20.33.45 | Сообщение # 682 |
|
Генерал-лейтенант
Группа: Администраторы
Сообщений: 570
Статус: Offline
| ut3mk, Я не знаю почему, так получилось, я заливал фотографии на хостинг, а они удалились, исправил пост.
|
| |
|
|
| ut3mk | Дата: Среда, 30.03.2011, 21.11.09 | Сообщение # 683 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| Quote (US5NCJ) ut3mk, Я не знаю почему, так получилось, я заливал фотографии на хостинг, а они удалились, исправил пост.
Вот сейчас все открывается!!!
 Только пожалуйста, всю информацию по SMD синтезатору, размещай в рубрике созданной для него:
http://ut3mk.at.ua/forum/2-32-1
А то черт ногу сломит прыгая по ссылкам.
|
| |
|
|
| OZZI | Дата: Среда, 30.03.2011, 23.21.01 | Сообщение # 684 |
|
Рядовой
Группа: Пользователи
Сообщений: 7
Статус: Offline
| Подскажите ссылку на печатку под эту схему
|
| |
|
|
| ut3mk | Дата: Четверг, 31.03.2011, 04.02.30 | Сообщение # 685 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| Quote (OZZI) Подскажите ссылку на печатку под эту схему Эта тема раскрыта с этого сообщения http://ut3mk.at.ua/forum/2-18-479-16-1271436434 и далее по форуму
Сама печатка здесь же - http://ut3mk.at.ua/_fr/0/LC72131_4.lay
Только не забывай, что при установке кварца на 20 или 4 мГц для них свои прошивки. Советую ставить не 4, а 20 мГц кварц.
|
| |
|
|
| artemx | Дата: Среда, 06.04.2011, 21.36.06 | Сообщение # 686 |
|
Полковник
Группа: Пользователи
Сообщений: 209
Статус: Offline
| Здравствуйте Юрий!Собрал облегченную версию синтеза стр24. включил и че-то никак не получается добиться связи синтеза с компом,на разъеме RS232 распаяно правильно,такт на пике есть,какую надо скорость ставить в свойствах ком-порта,подскажите !
Пик вроде нормально прошился,рабочий! Кварц 20мгц
Смущает еще R1 100кОМ,на шестидиапазонном он 10ком !
Сообщение отредактировал artemx - Среда, 06.04.2011, 22.24.44 |
| |
|
|
| vadimb | Дата: Четверг, 07.04.2011, 11.25.00 | Сообщение # 687 |
|
Рядовой
Группа: Пользователи
Сообщений: 16
Статус: Offline
| artemx, Скорость ком-порта 57600. У меня не было связи с синтезатором из-за неисправного дросселя по питанию PIC-процессора, при этом светодиод CAT странно себя вел. Впаял перемычку вместо дросселя и связь установилась.
|
| |
|
|
| ut3mk | Дата: Четверг, 07.04.2011, 19.06.06 | Сообщение # 688 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| Quote (artemx) Смущает еще R1 100кОМ, На СОМ порту +\- 12 Вольт. Этим потенциалом открывается или закрывается транзистор обмены данными с процессором.
100кОм работает как ограничитель напряжения и за одно как фильтр от наводок от системника. Его номинал запросто
можно повысить до 300кОм и обмен не нарушится. На резистор не греши. Quote (artemx) какую надо скорость ставить в свойствах ком-порта,подскажите ! В зависимости от прошивки процессора. Посмотри на ее название оно подскажет какая скорость по порту.
В любом случае прошивки были на 19200 и 57600 baud.
НЕ забудь поставить птичку в SETUP\CAT Control\Enable CAT Кабель собирай по этому варианту http://ut3mk.at.ua/forum/2-18-2270-16-1298039869
|
| |
|
|
| artemx | Дата: Четверг, 07.04.2011, 21.33.57 | Сообщение # 689 |
|
Полковник
Группа: Пользователи
Сообщений: 209
Статус: Offline
| прошивка COPYSIN,та что вы скопировали со своего синтеза
|
| |
|
|
| ut3mk | Дата: Пятница, 08.04.2011, 02.29.47 | Сообщение # 690 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| Quote (artemx) прошивка COPYSIN,та что вы скопировали со своего синтеза
Там 57600
|
| |
|
|
|
