| Цитата iljinandrey ( ) не совсем понятно как... танталы стоят одинаковые, резисторы по 20 Ом так же...со схемой сходится Причем конденсаторы и резисторы. Мы на этих деталях принимаем идеально одинаковые по уровню сигналы с шириной спектра от нуля до сотен килогерц . Весь этот винегрет проходит сквозь два 4053 корпуса которые выполняют роль реле для перевод этих 4 входов на прием или на передачу. Берем прием и не лезем к передаче. Эти четыре сигнала мы собираем в два с опять же идеально равными по уровню!!!!!!!!!!!!!
Смотри - это умное видео https://www.youtube.com/watch?v=ygo2XhtYe_Q&t=415s
|
|
|
|
iljinandrey | Дата: Вторник, 11.09.2018, 22.01.05 | Сообщение # 392 |
Генерал-лейтенант
Группа: Пользователи
Сообщений: 649
Статус: Offline

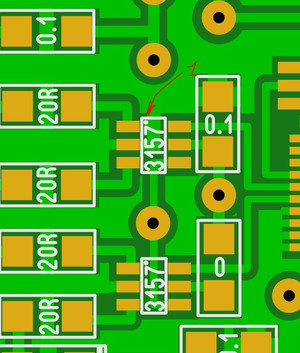

| Цитата KopHem ( ) а 3157 микросхемы правильно припаяны там легко ошибится точку плохо видно
Проверял уже несколько раз... Точка слева внизу от текста,.
|
|
|
|
iljinandrey | Дата: Вторник, 11.09.2018, 23.29.17 | Сообщение # 393 |
Генерал-лейтенант
Группа: Пользователи
Сообщений: 649
Статус: Offline
| Цитата ut3mk ( ) !!!!!!!!!!!!!
ок, просто я очень начинающий )))
Цитата ut3mk ( ) Смотри - это умное видео
смотрел, там говорится о доводке уровней ОУ, но мне ведь, что б дойти до этого, надо победить работу самого ОУ, разве не так ? 4053 пропускает всё как надо, а дальше ОУ, который сходит с ума...или он сходит с ума от того что на него приходило со смесителя ? я не знаю как проверить, опыта и приборов нет ((
Убрал резисторы 20 Ом , просто что б проверить, что получилось, на видео (подключаю на вход калибратор...) : https://youtu.be/ojXqZxUCq8s
напряжения на всех 4х входах ОУ (либо выходах 4053) 4.68В
************************8
на 16й ноге 4053, почему то 4.27В ...
Сообщение отредактировал iljinandrey - Среда, 12.09.2018, 00.16.14 |
|
|
|
geksagenmax85 | Дата: Вторник, 11.09.2018, 23.36.31 | Сообщение # 394 |
Майор
Группа: Пользователи
Сообщений: 89
Статус: Offline
| iljinandrey, я тоже начинающий в сдр технике) расскажи про калибратор пожалуйста
|
|
|
|
iljinandrey | Дата: Вторник, 11.09.2018, 23.39.26 | Сообщение # 395 |
Генерал-лейтенант
Группа: Пользователи
Сообщений: 649
Статус: Offline
| Цитата geksagenmax85 ( ) расскажи про калибратор пожалуйста
А ВОТ ТУТ
|
|
|
|
geksagenmax85 | Дата: Вторник, 11.09.2018, 23.44.51 | Сообщение # 396 |
Майор
Группа: Пользователи
Сообщений: 89
Статус: Offline
| iljinandrey, его вместо антенны подключать?
|
|
|
|
iljinandrey | Дата: Вторник, 11.09.2018, 23.48.46 | Сообщение # 397 |
Генерал-лейтенант
Группа: Пользователи
Сообщений: 649
Статус: Offline
| Цитата geksagenmax85 ( ) iljinandrey, его вместо антенны подключать?
конечно
Добавлено (12.09.2018, 00.30.18) --------------------------------------------- ut3mk, Выпаял дроссель 100мкГн, что на питании 4053, сопротивление на нём не звонится вообще...Завтра другой найду, впаяю. А можно ведь перемычку как временую меру, для проверки ?
Сообщение отредактировал iljinandrey - Среда, 12.09.2018, 00.30.39 |
|
|
|
goaliv-3 | Дата: Среда, 12.09.2018, 07.30.09 | Сообщение # 398 |
Генерал-майор
Группа: Пользователи
Сообщений: 312
Статус: Offline
| Цитата iljinandrey ( ) Выпаял дроссель 100мкГн, что на питании 4053, сопротивление на нём не звонится вообще Так может он как предохранитель сработал? Дроссель ведь с таким номиналом рассчитан на малый ток, а у вас может КЗ по питанию 4053? Я обычно на самодельных печатках всегда перед пайкой деталей проверяю шины питания на предмет КЗ.
|
|
|
|
iljinandrey | Дата: Среда, 12.09.2018, 08.54.58 | Сообщение # 399 |
Генерал-лейтенант
Группа: Пользователи
Сообщений: 649
Статус: Offline
| Цитата goaliv-3 ( ) а у вас может КЗ по питанию нет, проверял прежде чем заменить дроссель...
Но его замена проблемы не решила, разве что питание на 4053 появилось как надо
|
|
|
|
iljinandrey | Дата: Среда, 12.09.2018, 09.10.34 | Сообщение # 400 |
Генерал-лейтенант
Группа: Пользователи
Сообщений: 649
Статус: Offline
| ut3mk, напряжения на ОУ в норме, но когда касаюсь щупом 10 либо 12 контакта, всплекски исчезают, появляется что то похожее на обычный шум эфира
такая сейчас работа https://youtu.be/_06CLodEQrc
Сообщение отредактировал iljinandrey - Среда, 12.09.2018, 09.48.11 |
|
|
|
yurij053 | Дата: Среда, 12.09.2018, 09.47.22 | Сообщение # 401 |
Генерал-майор
Группа: Пользователи
Сообщений: 269
Статус: Offline
| Цитата iljinandrey ( ) всплекски исчезают, появляется что то похожее на обычный шум эфира
СМД 0805 применяли вокруг ОУ?. Были у меня 1206, как то их впаял и ничего не заработало. Поставил 0805.
Сообщение отредактировал yurij053 - Среда, 12.09.2018, 09.54.35 |
|
|
|
iljinandrey | Дата: Среда, 12.09.2018, 09.49.13 | Сообщение # 402 |
Генерал-лейтенант
Группа: Пользователи
Сообщений: 649
Статус: Offline
| Цитата yurij053 ( ) СМД 0805 применяли вокруг ОУ?.
как указано в схеме, где необходимо там 0805 и 1206 соответственно
|
|
|
|
yurij053 | Дата: Среда, 12.09.2018, 09.56.10 | Сообщение # 403 |
Генерал-майор
Группа: Пользователи
Сообщений: 269
Статус: Offline
| Цитата iljinandrey ( )

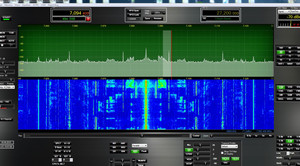

Зеркалок не должно быть. Попробуйте разные версии программы Повер СДР. У меня на одних есть , на других - нет. Еще это проявляется, если штекер выхода сигнала плохо вставлен в разьем.
Сообщение отредактировал yurij053 - Среда, 12.09.2018, 10.01.54 |
|
|
|
yurij053 | Дата: Среда, 12.09.2018, 10.18.48 | Сообщение # 404 |
Генерал-майор
Группа: Пользователи
Сообщений: 269
Статус: Offline
| Цитата iljinandrey ( ) Проверял уже несколько раз... Точка слева внизу от текста,.

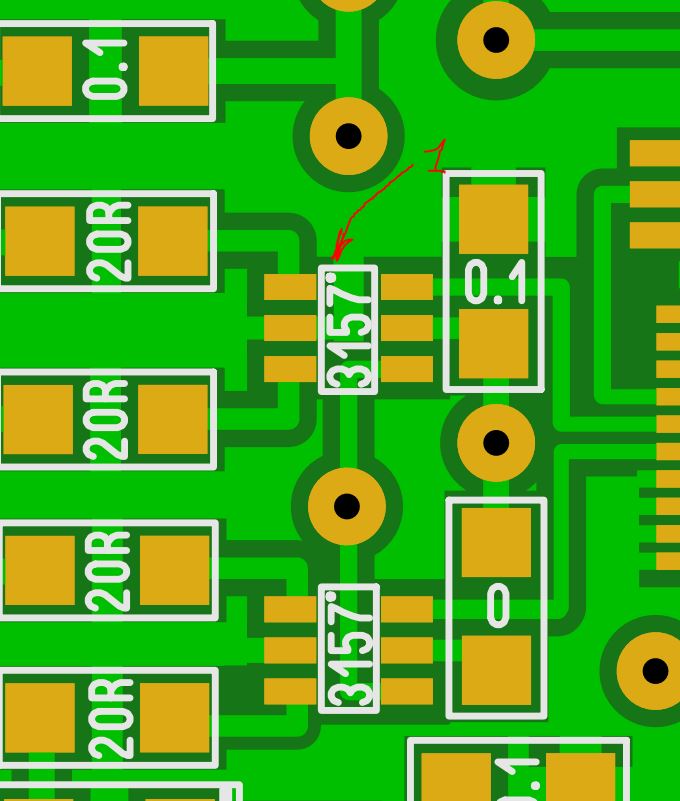

Точка слева в ВЕРХУ от текста
|
|
|
|
iljinandrey | Дата: Среда, 12.09.2018, 10.32.50 | Сообщение # 405 |
Генерал-лейтенант
Группа: Пользователи
Сообщений: 649
Статус: Offline
| Цитата yurij053 ( ) Попробуйте разные версии
пробовал
но основная проблема даже не в зеркалках...
Цитата yurij053 ( ) Точка слева в ВЕРХУ от текста
У меня так, разве не правильно ? (первая нога на 20 Ом, вижу там ключ)
Сообщение отредактировал iljinandrey - Среда, 12.09.2018, 10.33.58 |
|
|
|
|
