Одноплатный SDR трансивер с синтезатором Si5351 + полосовики
|
|
| mkzmkz337 | Дата: Среда, 12.09.2018, 16.28.03 | Сообщение # 421 |
 Рядовой
Группа: Пользователи
Сообщений: 5
Статус: Offline
| Платкой поделитесь, у кого есть.
|
| |
|
|
| iljinandrey | Дата: Среда, 12.09.2018, 17.14.43 | Сообщение # 422 |
 Генерал-лейтенант
Группа: Пользователи
Сообщений: 649
Статус: Offline
| Цитата mkzmkz337 (  ) Платкой поделитесь, у кого есть.
http://ur8lv.com/index.php?id=1536065697
|
| |
|
|
| mkzmkz337 | Дата: Среда, 12.09.2018, 17.26.38 | Сообщение # 423 |
|
Рядовой
Группа: Пользователи
Сообщений: 5
Статус: Offline
| iljinandrey. TNX
|
| |
|
|
| Leon69 | Дата: Среда, 12.09.2018, 18.06.05 | Сообщение # 424 |
 Лейтенант
Группа: Пользователи
Сообщений: 68
Статус: Offline
| Юра в последней прошивке V5A не работает кнопка меню. залил V4 обратно все ок. 3F
|
| |
|
|
| ut3mk | Дата: Среда, 12.09.2018, 21.31.48 | Сообщение # 425 |
 Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| Leon69,
Проверь еще раз.
У меня в прошивке V5(A) все работает MENU.
|
| |
|
|
| geksagenmax85 | Дата: Среда, 12.09.2018, 21.42.42 | Сообщение # 426 |
|
Майор
Группа: Пользователи
Сообщений: 89
Статус: Offline
| Leon69, +1, работает меню отлично. Добавлено (13.09.2018, 01.03.23)
---------------------------------------------
Кстати диоды в ДПФ я поставил bap64-02, а вместо lvc1g04dckr, воткнул lvc1g04dbvr. Сильного криминала в этом нет? Это единственные отличия от схемы.
|
| |
|
|
| geksagenmax85 | Дата: Четверг, 13.09.2018, 04.03.09 | Сообщение # 427 |
|
Майор
Группа: Пользователи
Сообщений: 89
Статус: Offline
| ut3mk,

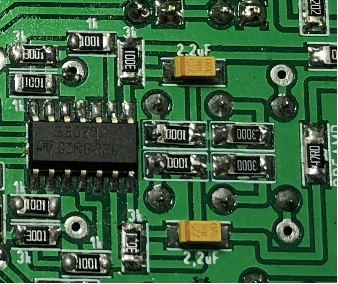

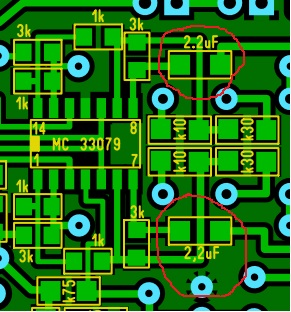

Непонятка возникла. Тут на фото стоит 2 тантала, а по схеме должны обычные керамические стоять и различия в номиналах на схеме и печатке.

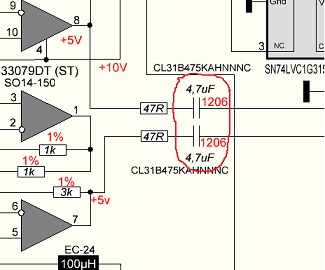

Танталов судя по схеме должно быть пять. 4 по 10мкф и один 2.2 мкф(им 1 и 7 ноги сишки к земле подтянуты), а вместо двух танталов 2,2 как у тебя на фото, должны стоять обычные 4,7мкф
Я запаял как на фото у тебя, может поэтому у меня такая беда??
Сообщение отредактировал geksagenmax85 - Четверг, 13.09.2018, 06.08.18 |
| |
|
|
| kosmopoisk | Дата: Четверг, 13.09.2018, 07.11.04 | Сообщение # 428 |
 Полковник
Группа: Пользователи
Сообщений: 175
Статус: Offline
| тоже заметил, на плате номиналы одни, а в схеме другие, Юрий где правда?
|
| |
|
|
| iljinandrey | Дата: Четверг, 13.09.2018, 08.45.41 | Сообщение # 429 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 649
Статус: Offline
| Цитата geksagenmax85 ( ) и один 2.2 мкф(им 1 и 7 ноги сишки к земле подтянуты),
о...а я керамику туда всунул..Васииилий..
|
| |
|
|
| geksagenmax85 | Дата: Четверг, 13.09.2018, 08.48.00 | Сообщение # 430 |
|
Майор
Группа: Пользователи
Сообщений: 89
Статус: Offline
| iljinandrey,
Я так же сделал, но судя по схеме это не верно. Народ требует правды
|
| |
|
|
| iljinandrey | Дата: Четверг, 13.09.2018, 08.52.35 | Сообщение # 431 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 649
Статус: Offline
| Цитата geksagenmax85 ( ) Я так же сделал
По схеме, то видно...я собирал по обозначениям с печатки, дорожки отключил в сплане и распечатал себе. В общем теперь я знаю что проверять в первую очередь ))
|
| |
|
|
| us5tj64 | Дата: Четверг, 13.09.2018, 09.00.56 | Сообщение # 432 |
|
Сержант
Группа: Пользователи
Сообщений: 21
Статус: Offline
| Цитата geksagenmax85 ( ) а вместо двух танталов 2,2 как у тебя на фото, должны стоять обычные 4,7мкф
В данном случае будут работать любые конденсаторы хоть керамика,хоть танталы или даже МБГМ от 2,2 до100 мкФ. На слух и на панораме Вы разницы не услышите(не увидите).Откючите цифровую часть СДРа,возьмите высокоомные наушники и через конденсатор в несколько мкФ послушайте входа/выхода ОУ и шины питания.
|
| |
|
|
| iljinandrey | Дата: Четверг, 13.09.2018, 10.44.49 | Сообщение # 433 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 649
Статус: Offline
| geksagenmax85, второе недоступно
|
| |
|
|
| geksagenmax85 | Дата: Четверг, 13.09.2018, 11.03.13 | Сообщение # 434 |
|
Майор
Группа: Пользователи
Сообщений: 89
Статус: Offline
| iljinandrey, случайно закрытый сделал Добавлено (13.09.2018, 11.18.20)
---------------------------------------------
Короче я в тупике. Не хочет оно работать
|
| |
|
|
| ut3mk | Дата: Четверг, 13.09.2018, 14.16.46 | Сообщение # 435 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| geksagenmax85,
iljinandrey,
Все банально просто.
Номиналы элементов и их марка в обсуждаемых узлах не даст на глазок никаких изменений.
Обсуждение было в разделе ADTRX. Но - это было так давно и отыскать тему можно перечитав весь раздел .....
Успокойтесь. Паника напрасная !!!!!
Набросал для сомневающихся огрызки схем по этим узлам с описанием номиналов.
И особенно - как просо проверить приемный тракт с помощью динамического микрофона и любых телефонов.
Кто располагает НЧ генератором и осциллографом - это проще некуда. Но увы не все ими располагают.
Значит ищем микрофоны и телефоны. Между прочим, в качестве лабораторного микрофона можно задействовать
встроенный узел с транзисторным усилителем и электретным микрофоном. Или так , как нарисовано на схеме.
10uF запросто ставьте от 1uF. Совсем необязательно танталовые. Утечка электролитов - это самое больное место.
Не советую ставить более 10uF, да и нет смысла тратить лишние деньги.
Я в первом варианте устанавливал керамику неполярную. И все работает.
Единственная беда керамики - это обалденный разброс емкости. Я подбирал максимально близкие значения.
Если все узлы работают отлично, то переходим к ВЧ тестам.
1. Проверяем работоспособность Si5351 контрольным приемником или частотомером. На крайний случай - ФЧ пробником.
2. На выходе делителя имеем частоту принимаемой станции.
3. В режиме VFO - это встроенный высокочастотный генератор, его сигнал заводим на вход где подключаем антенну.
Этот сигнал прекрасно просматривается осциллографом на линейных выходах ТРАНСИВЕРА. (Lin Input звуковой карты)
Слушать его телефонами практически нет смысла, он должен быть модулированный.
При смене диапазона на панораме PowerSDR должна кратковременно появляться несущая в 20кГц от нулевой линии.
Ее уровень должен быть на ниже 59+40 dB в противном случае автоподавления боковой полосы не произойдет.
|
| |
|
|
