Одноплатный SDR трансивер с синтезатором Si5351 + полосовики
| |
| geksagenmax85 | Дата: Четверг, 13.09.2018, 18.42.17 | Сообщение # 451 |
|
Майор
Группа: Пользователи
Сообщений: 89
Статус: Offline
| Цитата geksagenmax85 (  ) Кстати диоды в ДПФ я поставил bap64-02, а вместо lvc1g04dckr, воткнул lvc1g04dbvr. Сильного криминала в этом нет? Это единственные отличия от схемы.
Может это из-за 1G04?Добавлено (13.09.2018, 19.19.31)
---------------------------------------------
https://youtu.be/s9NC3vf8z-A
Через резюк Добавлено (13.09.2018, 21.38.56)
---------------------------------------------
Звуковиках может гамно? Я пробую на встроенной
|
| |
|
|
| iljinandrey | Дата: Четверг, 13.09.2018, 22.02.43 | Сообщение # 452 |
 Генерал-лейтенант
Группа: Пользователи
Сообщений: 649
Статус: Offline
| ut3mk, и так..тот же порядок, 8, 14, 1, 7

а что было...а был один резистор 1к с ноги №14 запаян со смещением...на площадку рядом, в никуда
Цитата ut3mk ( ) Это со входами 3 и 5
рой в этом корпусе там борода!!!!
12 и 3 ? корпуса разные..Добавлено (13.09.2018, 22.35.40)
---------------------------------------------
к стати, переходы в 4053, 15 на 1 и с 4 на 3, звонятся 50 Ом, это нормально ? (когда на них питание естесственно)
|
| |
|
|
| ut3mk | Дата: Четверг, 13.09.2018, 22.57.19 | Сообщение # 453 |
 Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| Цитата iljinandrey ( ) а что было...а был один резистор 1к с ноги №14 запаян со смещением...на площадку рядом, в никуда
Без резистора обратной связи операционный усилитель имеет максимальное усиление, что позволит и запахи различать, а не твои 10мВ
Я так понял, 1кОм вернул на законное место и сигнал на 14 ноге просел по уровню - это хорошо.
Цитата iljinandrey ( ) 12 и 3 ? корпуса разные..
Действительно - бред.
Но это уже не актуально.
Ошибку нашли.

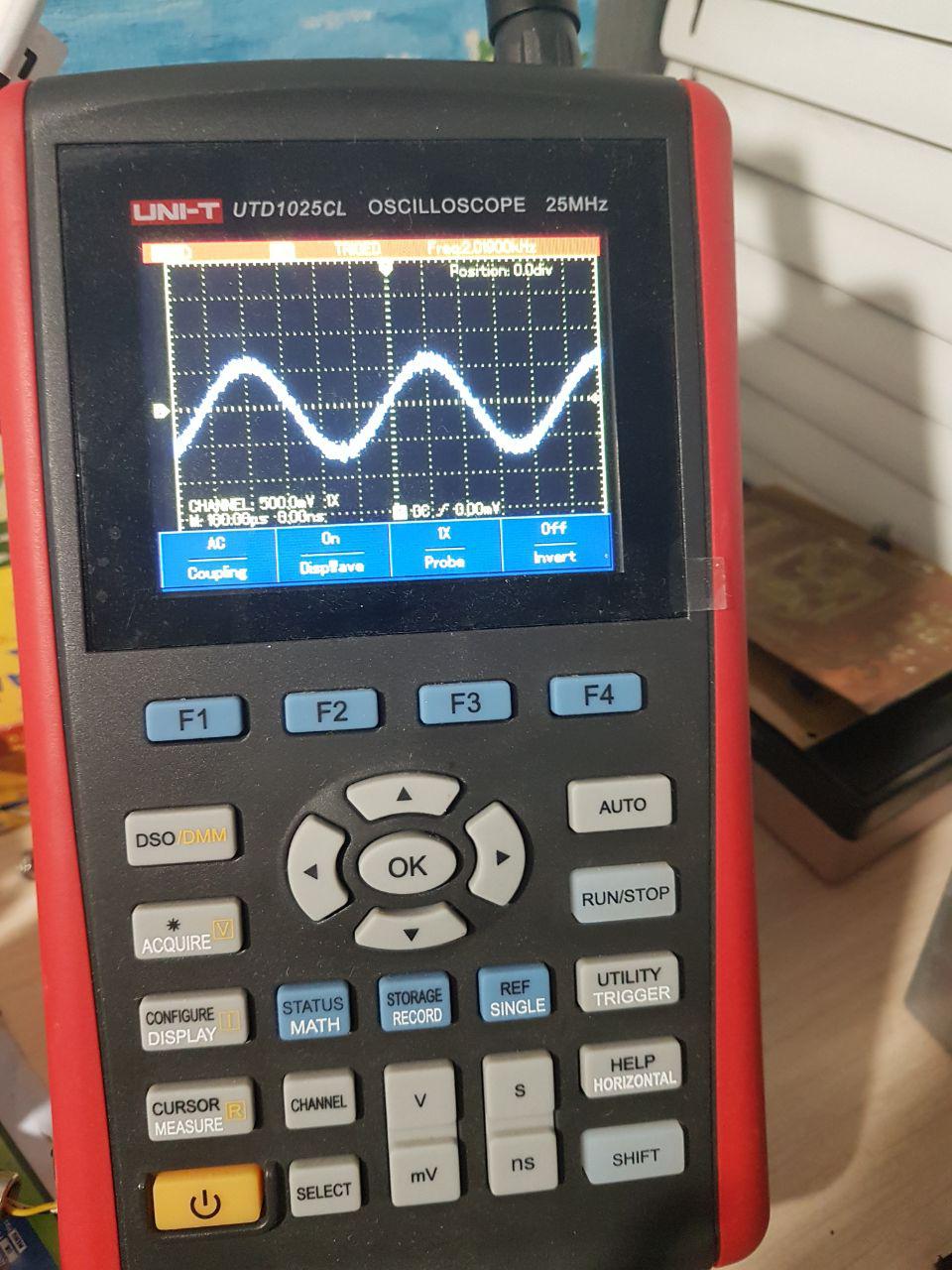

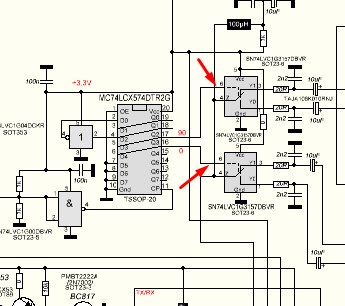

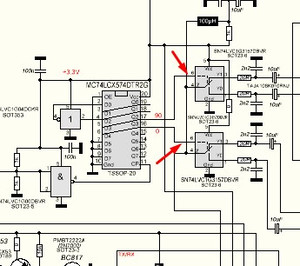

Цитата iljinandrey ( ) к стати, переходы в 4053, 15 на 1 и с 4 на 3, звонятся 50 Ом, это нормально ? (когда на них питание естесственно)
Не идеально, но что имеем от производителей, то имеем.
Чего сидим?
Бегом подпаивай 20 Ом резисторы и смотрим результат.
|
| |
|
|
| iljinandrey | Дата: Четверг, 13.09.2018, 23.06.40 | Сообщение # 454 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 649
Статус: Offline
| Цитата ut3mk ( ) Чего сидим?
ща, пару мин, видео грузится
Добавлено (13.09.2018, 23.12.13)
---------------------------------------------
сейчас добавлю видео работы с антенной (пока напрямую, без ДПФ)
Добавлено (13.09.2018, 23.15.08)
---------------------------------------------
Видео работы на антенну, без дпф
https://youtu.be/vHL7XmjGCpU
Добавлено (13.09.2018, 23.18.29)
---------------------------------------------
Первое видео не то !!! Добавляю последним, что б было понятно
https://youtu.be/_wbzIWG5ZEA
Сообщение отредактировал iljinandrey - Четверг, 13.09.2018, 23.18.59 |
| |
|
|
| ut3mk | Дата: Четверг, 13.09.2018, 23.19.02 | Сообщение # 455 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| geksagenmax85,
Пройдись по схеме аналогично как советую.
Если операционники работают аналогично то остается ВЧ часть. Для этого
крови из носу надо замерить частоту подводимую к смесителям на 6е ножки.
Она равна частоте диапазона принимаемых станций.
Мне так кажется, что там бред идет.
|
| |
|
|
| ut3mk | Дата: Четверг, 13.09.2018, 23.21.58 | Сообщение # 456 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| Я так ничего не понял!!!!
А что это было в начале видео принимаемый сигнал, а затем какой то забор из гармоник?
Что за 50 мкВ
Без полосовиков у тебя все работает!!!!!!!!!!!

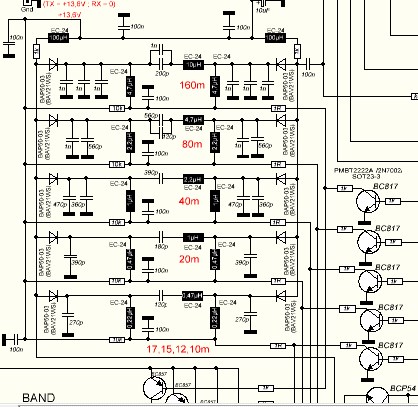

100% полосовики не включаются диодами.
Если осцел еще дома, то замерь уровень VFO сигнала и загони его на антенный вход через 1.5 - 3 кОм резистор.
И посмотри осцел. уже на выходах ДПФ. Если он просел или вообще нет ничего.( кроме паразитной наводки.)
У тебя явно там пробка!!!!!!!!!!!!!!
|
| |
|
|
| iljinandrey | Дата: Четверг, 13.09.2018, 23.26.07 | Сообщение # 457 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 649
Статус: Offline
| Цитата ut3mk ( ) Я так ничего не понял!!!!
А что это было в начале видео принимаемый сигнал, а затем какой то забор из гармоник?
забудьте про первое видео, я случайно от старого ссылку вставил
второе видео, работа на антенну без ДПФ
третье, подключаю на вход генератор (калибровочный для сдр1000) на 14.300 , клацаю диапазоны, показываю как давится зеркалка
Добавлено (13.09.2018, 23.26.42)
---------------------------------------------
Цитата ut3mk ( ) замерить частоту подводимую к смесителям на 6е ножки
всё ок, соответствует тому что отображено в паверсдр
Сообщение отредактировал iljinandrey - Четверг, 13.09.2018, 23.28.09 |
| |
|
|
| ut3mk | Дата: Четверг, 13.09.2018, 23.30.05 | Сообщение # 458 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| Ничего замерять не надо!!!!
Там все ОК!
читай
http://ut3mk.at.ua/forum/2-137-11642-16-1536870118
|
| |
|
|
| iljinandrey | Дата: Четверг, 13.09.2018, 23.31.16 | Сообщение # 459 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 649
Статус: Offline
| Цитата ut3mk ( ) 100% полосовики не включаются диодами.
банально нет этих дросселей, поэтому я пока напрямую подключаю., приоритет ведь был с другим разобраться...
Сообщение отредактировал iljinandrey - Четверг, 13.09.2018, 23.32.21 |
| |
|
|
| ut3mk | Дата: Четверг, 13.09.2018, 23.35.24 | Сообщение # 460 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| Цитата iljinandrey ( ) банально нет этих дросселей, поэтому я пока напрямую подключаю., приоритет ведь был с другим разобраться..

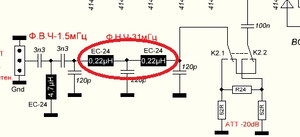

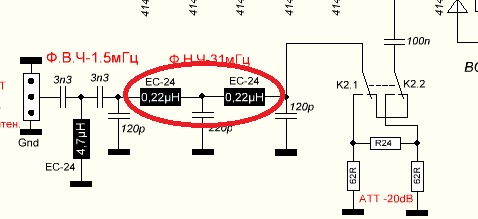

Да это фильтра от сильных FM станций в радиусе 100 - 500 метров от твоего дома.
Если таковых нет, то и фильтр отдыхать отправь.
Я имею ввиду PIN диоды и основной фильтр.
|
| |
|
|
| iljinandrey | Дата: Четверг, 13.09.2018, 23.39.13 | Сообщение # 461 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 649
Статус: Offline
| Цитата ut3mk ( ) Я имею ввиду PIN диоды и основной фильтр.
Да я понял, этим уже завтра займусь, или позже, там для меня всё ясно.
спасибо Вам огромное за подсказки и что нашли время !
Хотел ещё раз уточнить, на ВТОРОМ видео , как по вашему, подавление зеркалки при переключении диапазонов выглядит нормально ? или над чем поработать что б свести к минимуму ?
Добавлено (13.09.2018, 23.40.02)
---------------------------------------------
Цитата ut3mk ( ) Да это фильтра от сильных FM станций в радиусе 100 - 500 метров от твоего дома.
У меня под окнами трамвайчик, а в 5-6км мет.комбинат, почти прямая видимость, видно в окно
Сообщение отредактировал iljinandrey - Четверг, 13.09.2018, 23.41.07 |
| |
|
|
| ut3mk | Дата: Четверг, 13.09.2018, 23.45.04 | Сообщение # 462 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| Цитата iljinandrey ( ) Хотел ещё раз уточнить, на третьем видео , как по вашему, подавление зеркалки при переключении диапазонов выглядит нормально ? или над чем поработать что б свести к минимуму ?
У тебя ничего не давится, так как сигнал подавления должен быть по уровню S-метра 59+40dB
На панораме он должен упираться почти в потолок рабочего поля окна.
А иначе программа не запустит авто подавление.
Но изначально она и так подавлена.
Занимайся ДПФ.
Приемный тракт у тебя уже работает.
Поздравляю
Цитата iljinandrey ( ) У меня под окнами трамвайчик, а в 5-6км мет.комбинат, почти прямая видимость, видно в окно
От этого никто не спасет.
|
| |
|
|
| iljinandrey | Дата: Четверг, 13.09.2018, 23.53.18 | Сообщение # 463 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 649
Статус: Offline
| Цитата ut3mk ( ) Поздравляю
СПАСИБО !!!
Буду рапортовать здесь, если что )
|
| |
|
|
| geksagenmax85 | Дата: Пятница, 14.09.2018, 00.01.57 | Сообщение # 464 |
|
Майор
Группа: Пользователи
Сообщений: 89
Статус: Offline

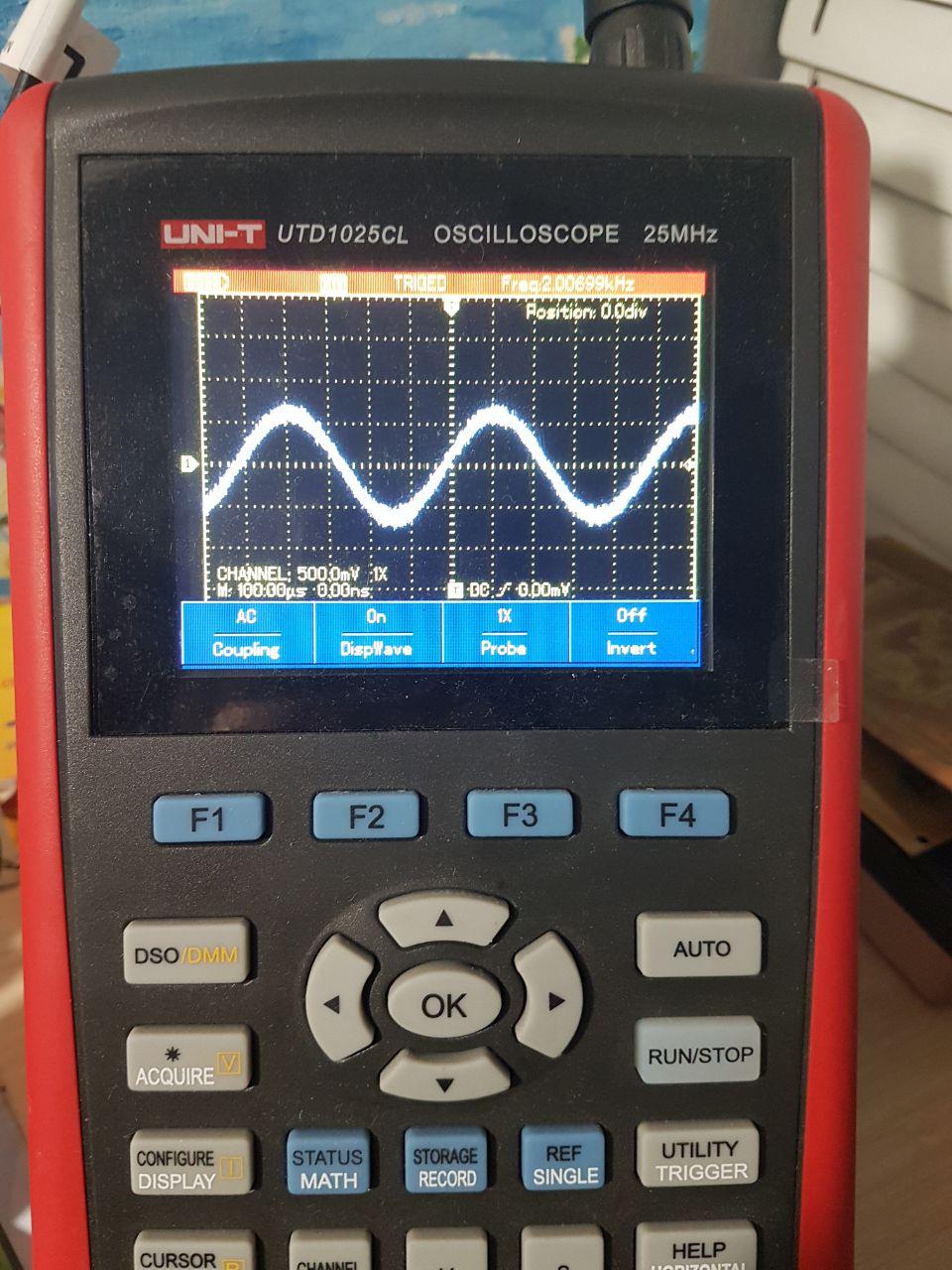

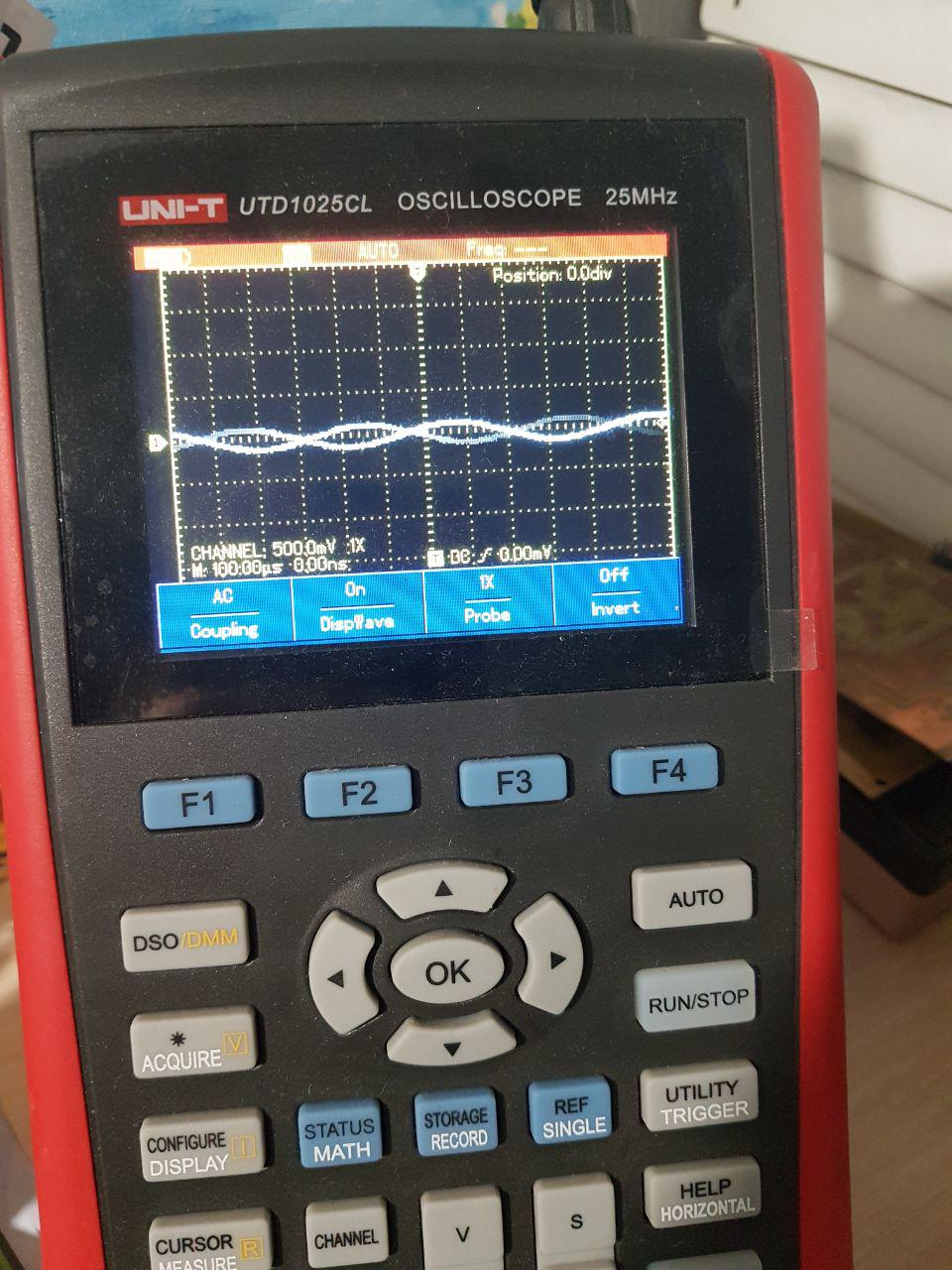

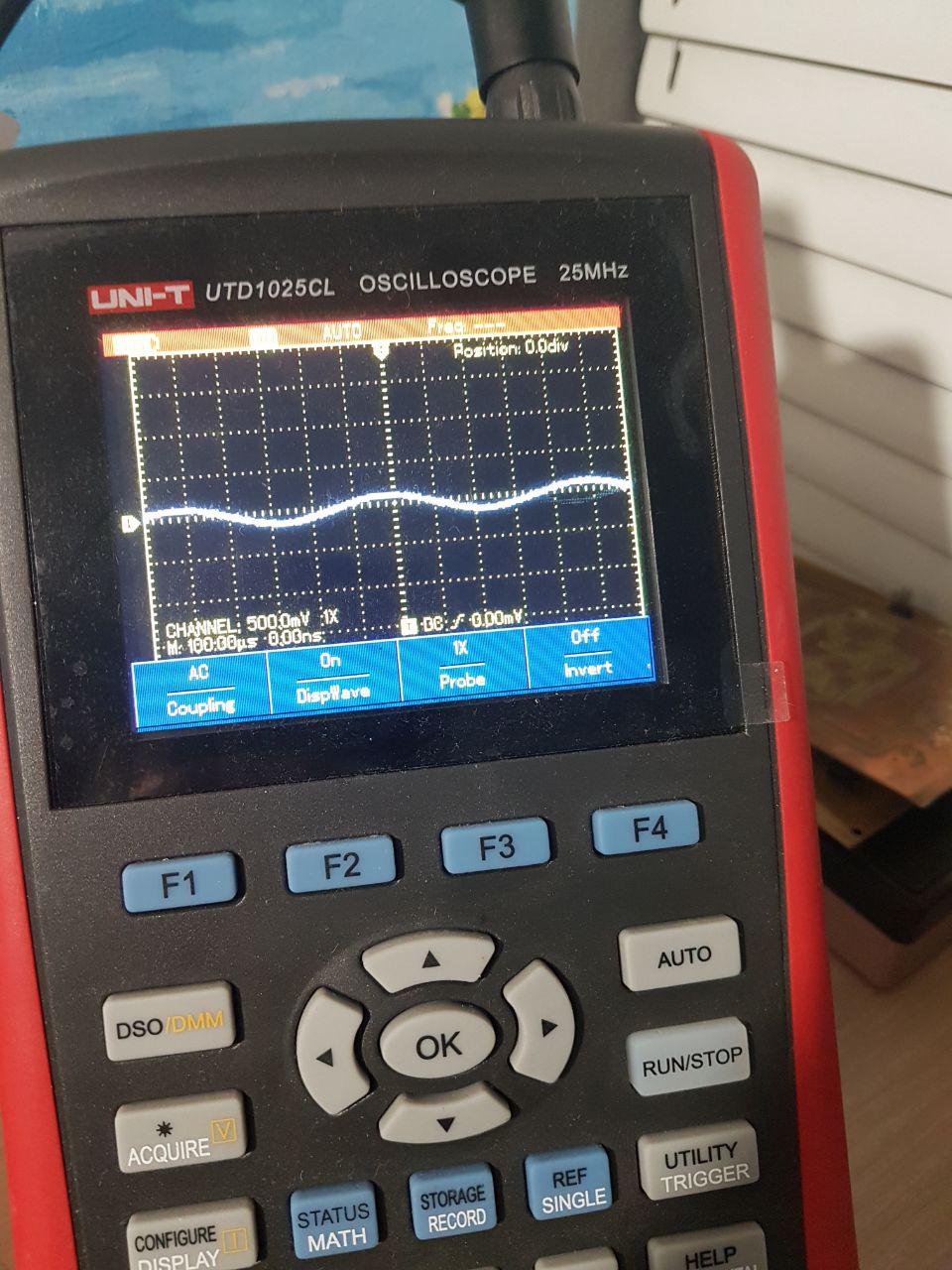

| Завтра куплю осциллограф и буду искать причину Добавлено (14.09.2018, 07.41.03)
---------------------------------------------
Возник вопрос. На какую частоту брать осциллограф. От этого весьма зависит цена. Каким минимумом можно обойтись.
Сообщение отредактировал geksagenmax85 - Пятница, 14.09.2018, 00.32.58 |
| |
|
|
| iljinandrey | Дата: Пятница, 14.09.2018, 10.52.36 | Сообщение # 465 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 649
Статус: Offline
| Цитата geksagenmax85 ( ) На какую частоту брать осциллограф.
например с синтеза на 754 поступает сигнал с частотой х4 от принимаемой, вот и считайте, если тестить 160м, то хотя бы до 8-9мГц, а уже после 1 к 1 с принимаемой(хотя, это ведь СДР, можно выйти и запределы любительских диапазонов, вниз...соответственно и осциллографом с более нижним пределом смотреть), а ОУ смотреть, любой, в т.ч. и Китайский набор за 15 долл. НАПРИМЕР ТАКОЙ . Я тоже задумался о покупке, но буду брать USBшный, до 60мГц, он дешевле и связка с ноутом меня не пугает.
Вообще, проверить наличие ВЧ сигналов можно частотомером, либо даже цифровой шкалой, я так когда аматор собрал, проверял синтез и пр, пока не перепутал полярность на ЦШ и не спалил её, ыыы
Сообщение отредактировал iljinandrey - Пятница, 14.09.2018, 11.00.42 |
| |
|
|
|
