Одноплатный SDR трансивер с синтезатором Si5351 + полосовики
geksagenmax85Дата: Четверг, 13.09.2018, 09.40.57 | Сообщение # 436
Майор
Группа: Пользователи
Сообщений: 89
Статус: Offline
https://youtube.com/watch?v=ZkMHLFICHU0
Подключил VFO на антенный вход. Прошёлся по диапазонам. Явно что-то не то

Добавлено (13.09.2018, 09.53.30)
---------------------------------------------
https://youtu.be/FpQMMeJcHjk
Чуть по другому включил гсс


iljinandreyДата: Четверг, 13.09.2018, 10.44.49 | Сообщение # 437
Генерал-лейтенант
Группа: Пользователи
Сообщений: 649
Статус: Offline
geksagenmax85, второе недоступно

geksagenmax85Дата: Четверг, 13.09.2018, 11.03.13 | Сообщение # 438
Майор
Группа: Пользователи
Сообщений: 89
Статус: Offline
iljinandrey, случайно закрытый сделал

Добавлено (13.09.2018, 11.18.20)
---------------------------------------------
Короче я в тупике. Не хочет оно работать


ut3mkДата: Четверг, 13.09.2018, 14.16.46 | Сообщение # 439
Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
geksagenmax85,
iljinandrey,
Все банально просто.
Номиналы элементов и их марка в обсуждаемых узлах не даст на глазок никаких изменений.
Обсуждение было в разделе ADTRX. Но - это было так давно и отыскать тему можно перечитав весь раздел .....
Успокойтесь. Паника напрасная !!!!!

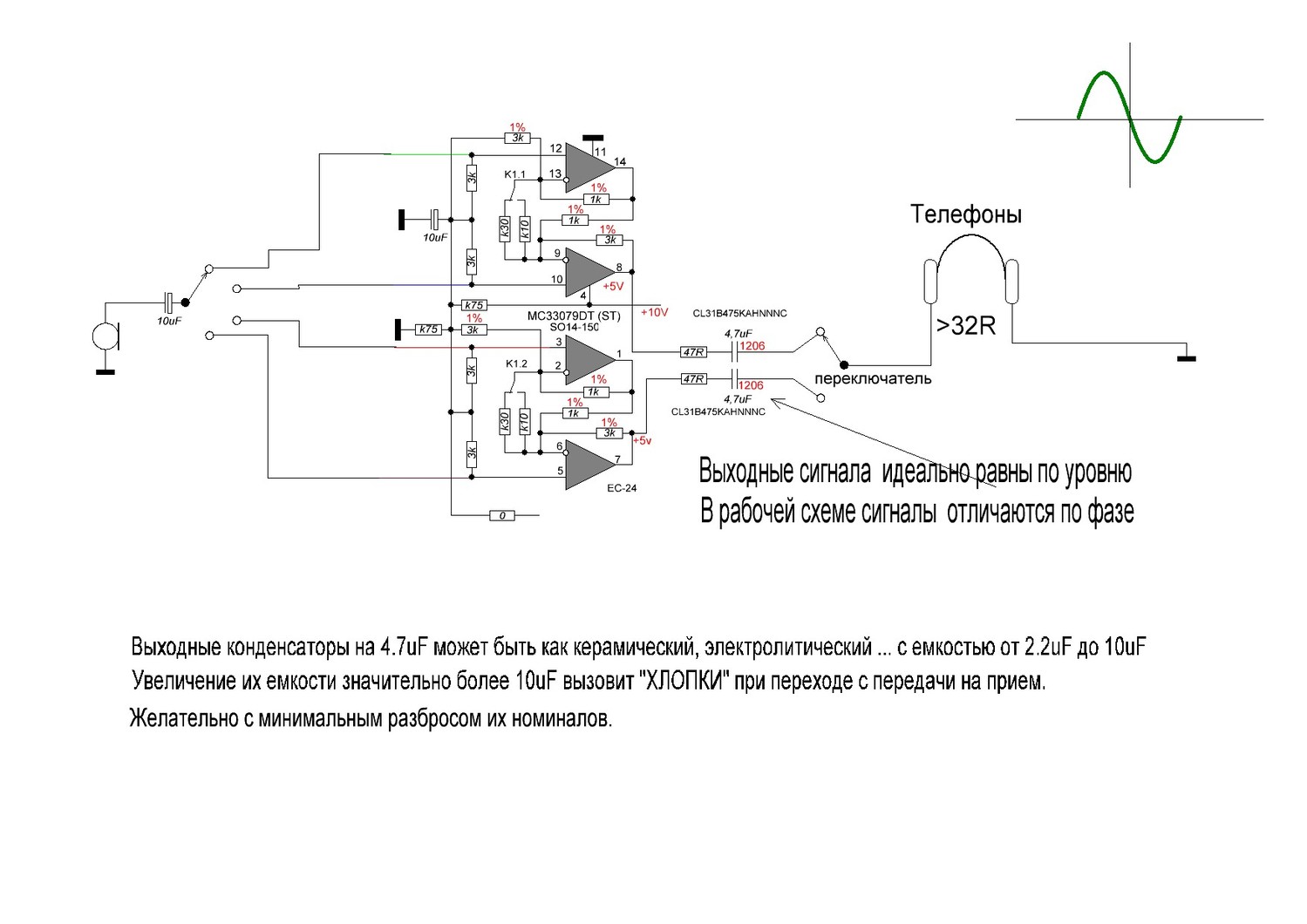

Набросал для сомневающихся огрызки схем по этим узлам с описанием номиналов.
И особенно - как просо проверить приемный тракт с помощью динамического микрофона и любых телефонов.
Кто располагает НЧ генератором и осциллографом - это проще некуда. Но увы не все ими располагают.
Значит ищем микрофоны и телефоны. Между прочим, в качестве лабораторного микрофона можно задействовать
встроенный узел с транзисторным усилителем и электретным микрофоном. Или так , как нарисовано на схеме.


10uF запросто ставьте от 1uF. Совсем необязательно танталовые. Утечка электролитов - это самое больное место.
Не советую ставить более 10uF, да и нет смысла тратить лишние деньги.
Я в первом варианте устанавливал керамику неполярную. И все работает.
Единственная беда керамики - это обалденный разброс емкости. Я подбирал максимально близкие значения.



Если все узлы работают отлично, то переходим к ВЧ тестам.
1. Проверяем работоспособность Si5351 контрольным приемником или частотомером. На крайний случай - ФЧ пробником.
2. На выходе делителя имеем частоту принимаемой станции.
3. В режиме VFO - это встроенный высокочастотный генератор, его сигнал заводим на вход где подключаем антенну.
Этот сигнал прекрасно просматривается осциллографом на линейных выходах ТРАНСИВЕРА. (Lin Input звуковой карты)
Слушать его телефонами практически нет смысла, он должен быть модулированный.
При смене диапазона на панораме PowerSDR должна кратковременно появляться несущая в 20кГц от нулевой линии.
Ее уровень должен быть на ниже 59+40 dB в противном случае автоподавления боковой полосы не произойдет.
Прикрепления: TEST_RX.spl7 (25.5 Kb) · TEST2_RX.spl7 (29.8 Kb) · 3207728.jpg (101.5 Kb) · 2403290.jpg (132.4 Kb)

iljinandreyДата: Четверг, 13.09.2018, 14.33.38 | Сообщение # 440
Генерал-лейтенант
Группа: Пользователи
Сообщений: 649
Статус: Offline
Цитата ut3mk ()
НЧ генератором


есть прога

ut3mkДата: Четверг, 13.09.2018, 14.50.49 | Сообщение # 441
Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
iljinandrey,
Можно использовать и программы звуковых генераторов.
Но есть одно НО!
Если одновременно стартовать PowerSDR и программный генератор,
то возможен конфликт на уровне драйверов и одна из программ не будет обрабатывать звук.
Совет.
Запускаете PowerSDR но не жмите кнопку START.
В таком случае синтезатор слушает команды, а звуковая карта
будет работать в генераторной программе на выдачу НЧ сигнала.

iljinandreyДата: Четверг, 13.09.2018, 15.23.09 | Сообщение # 442
Генерал-лейтенант
Группа: Пользователи
Сообщений: 649
Статус: Offline
ut3mk,

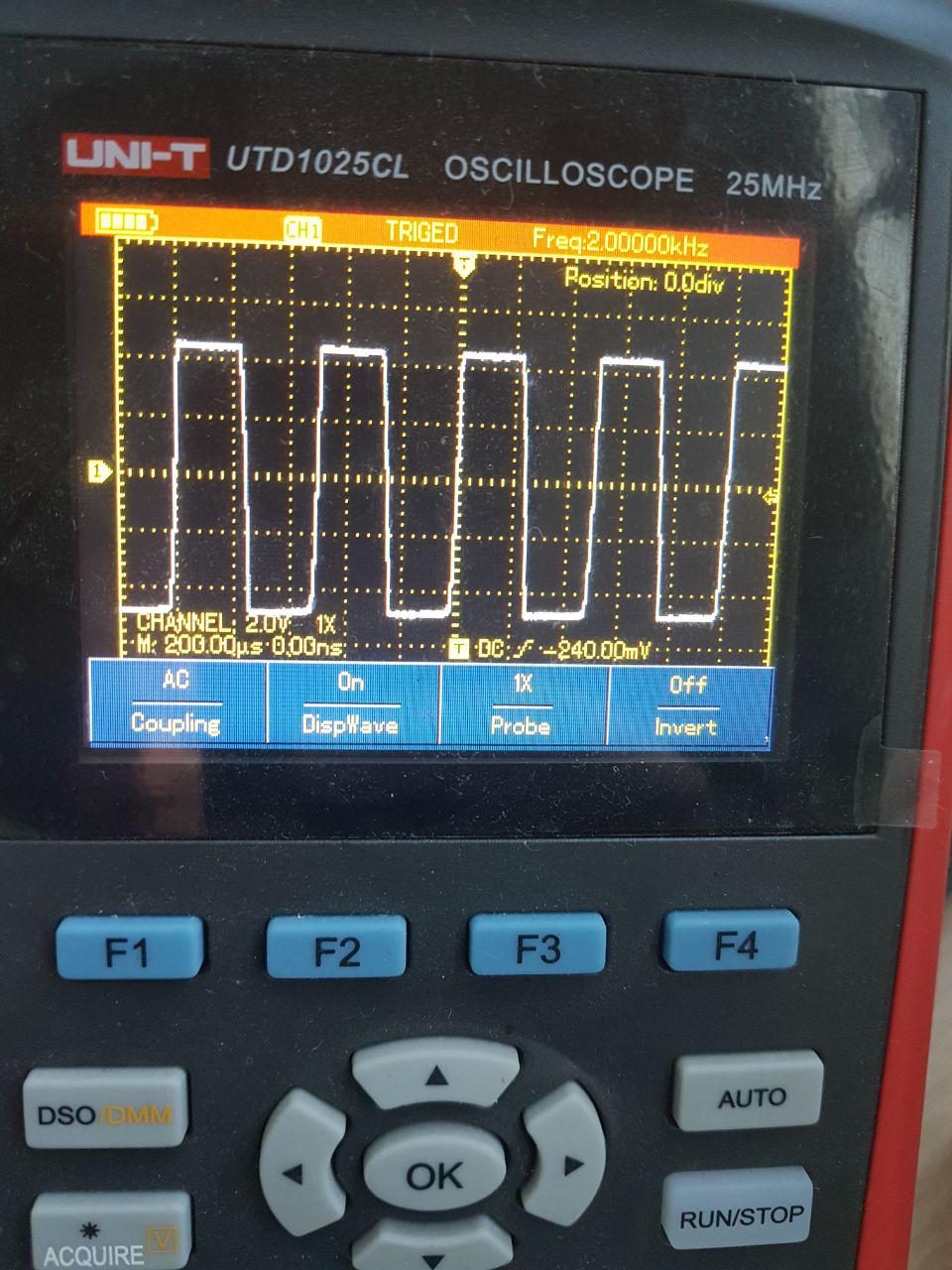

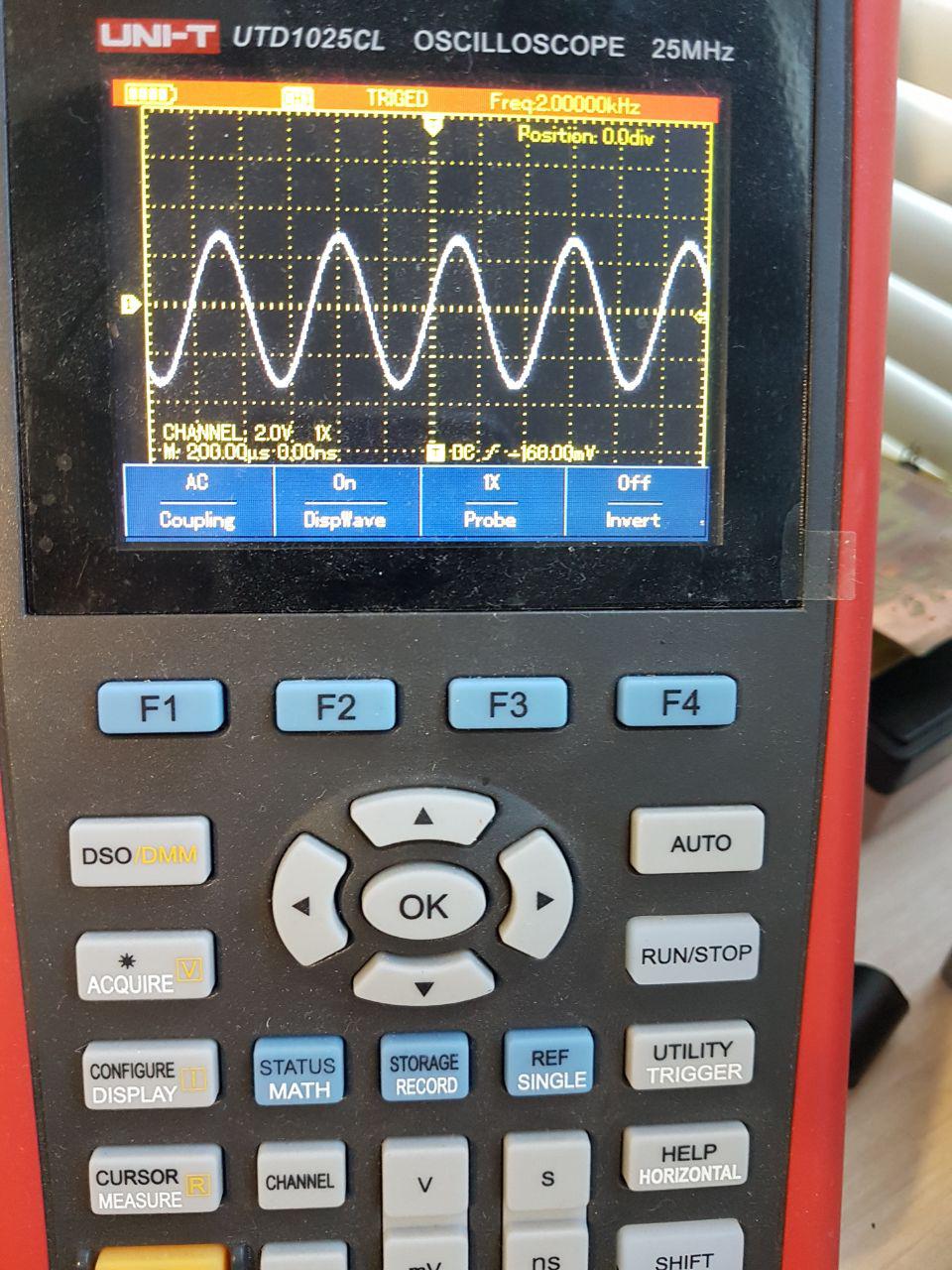

Взял осцилограф полетать... 20R откинул со стороны 3157, подал синусоиду 2кГц, далее по схеме , сверху вниз, в одно сообщение все фото не влезут, но поверьте на слово, на всех входах 4053 и выходах, сигнал выглядит так :

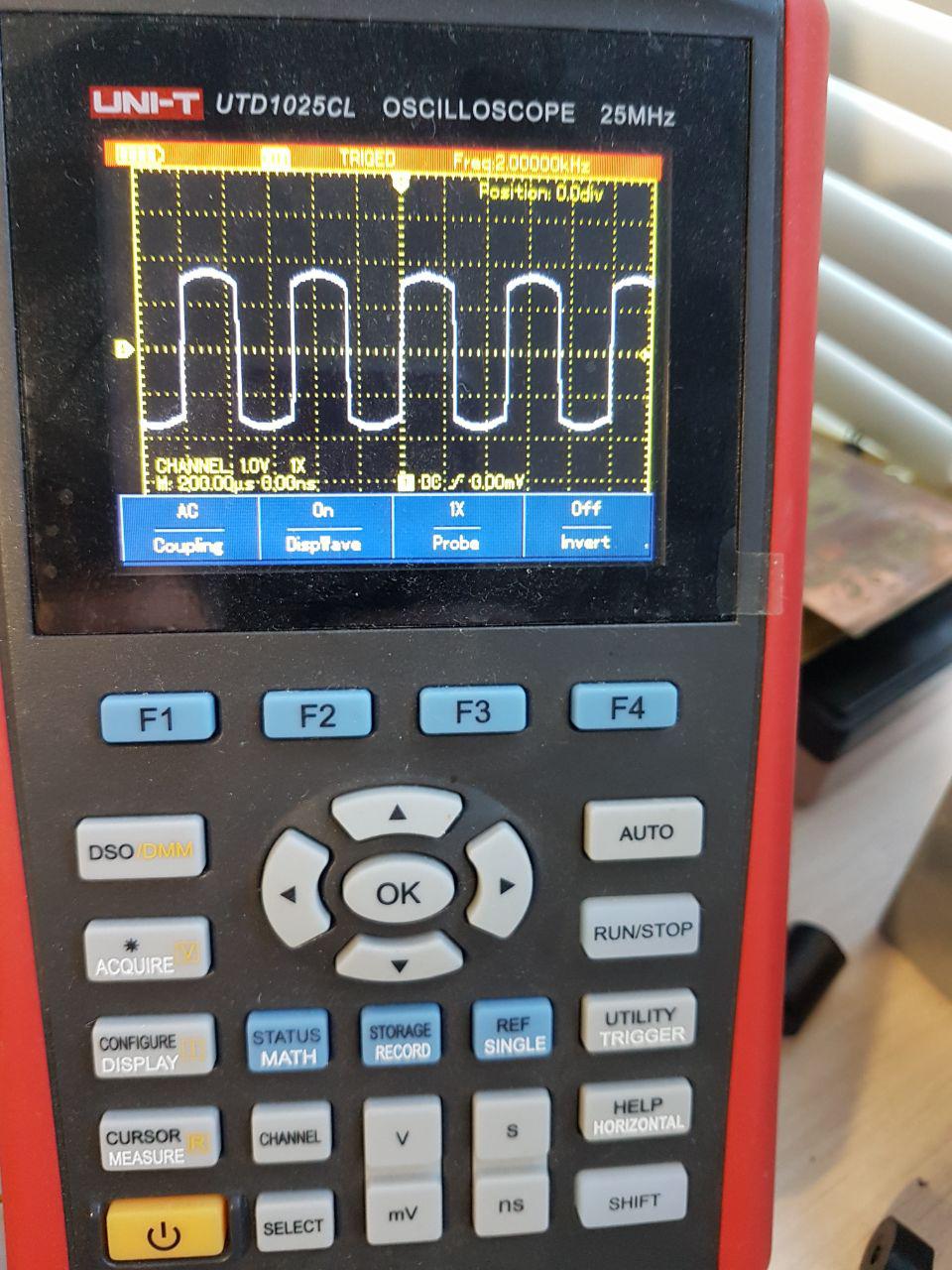

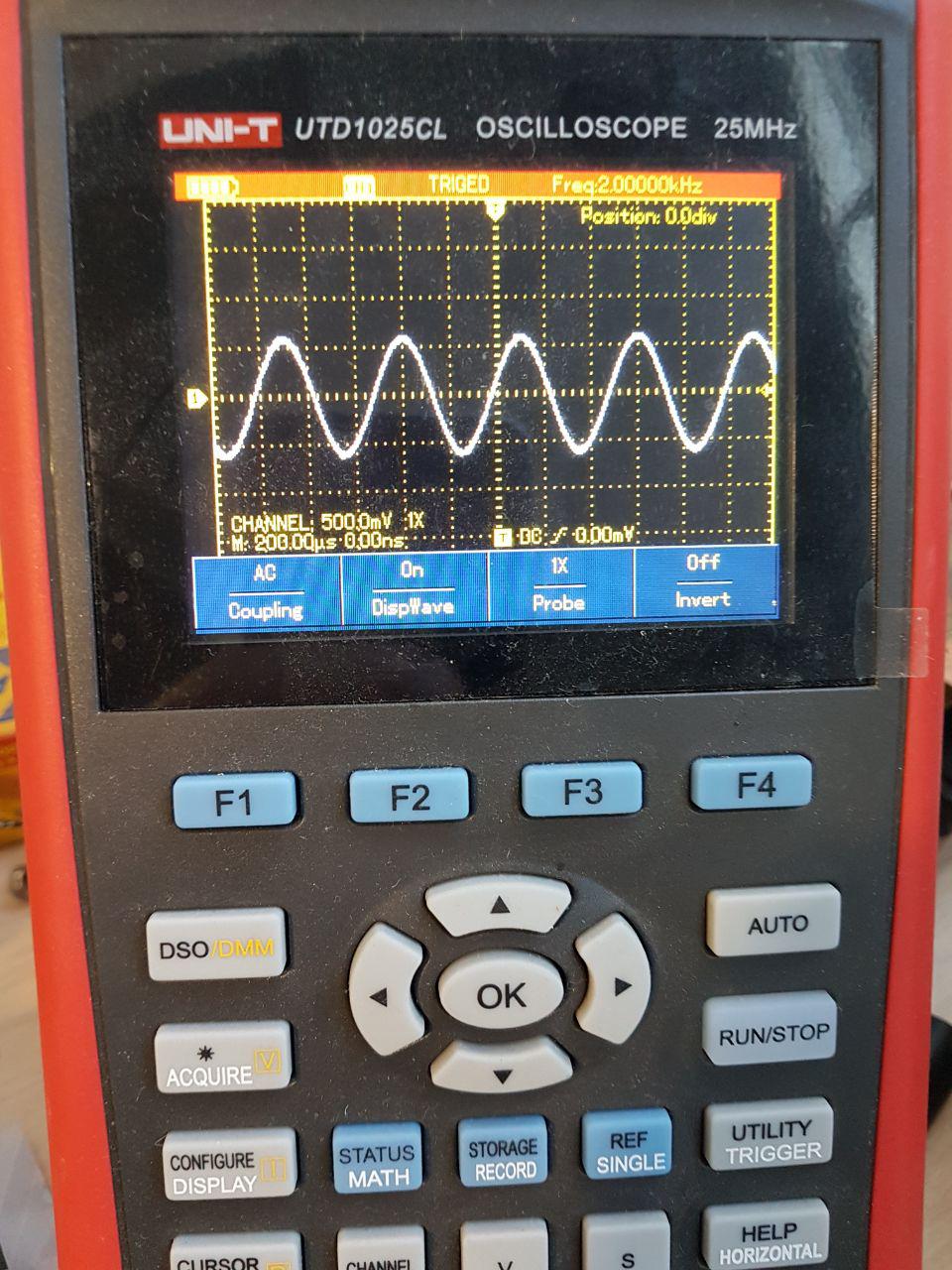

, а так же поступает в том же виде на ОУ. Ниже фото уже с выходов ОУ

нога 8



нога 14



№1



№7



фигня какая то получается...
Прикрепления: 2526418.jpg (184.8 Kb) · 4371093.jpg (176.7 Kb) · 7449824.jpg (197.4 Kb) · 3257605.jpg (199.6 Kb) · 1152138.jpg (187.0 Kb)


Сообщение отредактировал iljinandrey - Четверг, 13.09.2018, 15.24.13

ut3mkДата: Четверг, 13.09.2018, 15.24.03 | Сообщение # 443
Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
geksagenmax85,
Смотрел твое видео. И склонен к тому, что у тебя делитель на 574 неадекватно работает.
Посмотри все, что к нему подпаяно и саму микросхему.
На выходе делителя формируется частота принимаемой станции.
Теперь смотри как выглядит панорама при подключении VFO на антенный вход.
Имей ввиду, что уровень VFO сигнала составляет ВОЛЬТЫ.
Их надо погасить до приемлемых уровней для твоей звуковой карты.
Для этого достаточно в разрыв поставить на выбор резистор от 1.5кОм до 3кОм

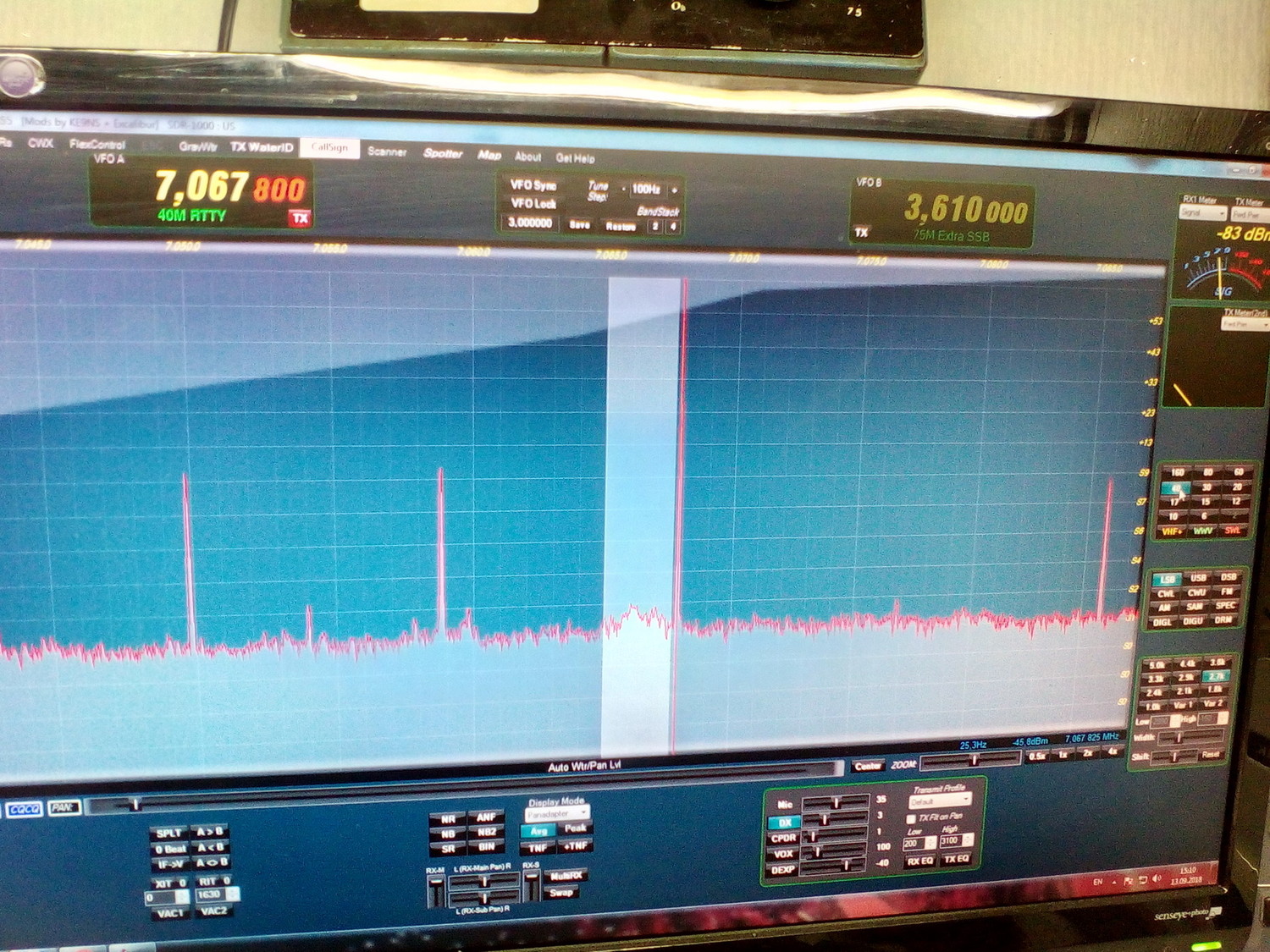

Вот так выглядит панорама PowerSDR с заведенным VFO через 1.5кОм
На этом видео авто подавление зеркального канала уже закончилась.

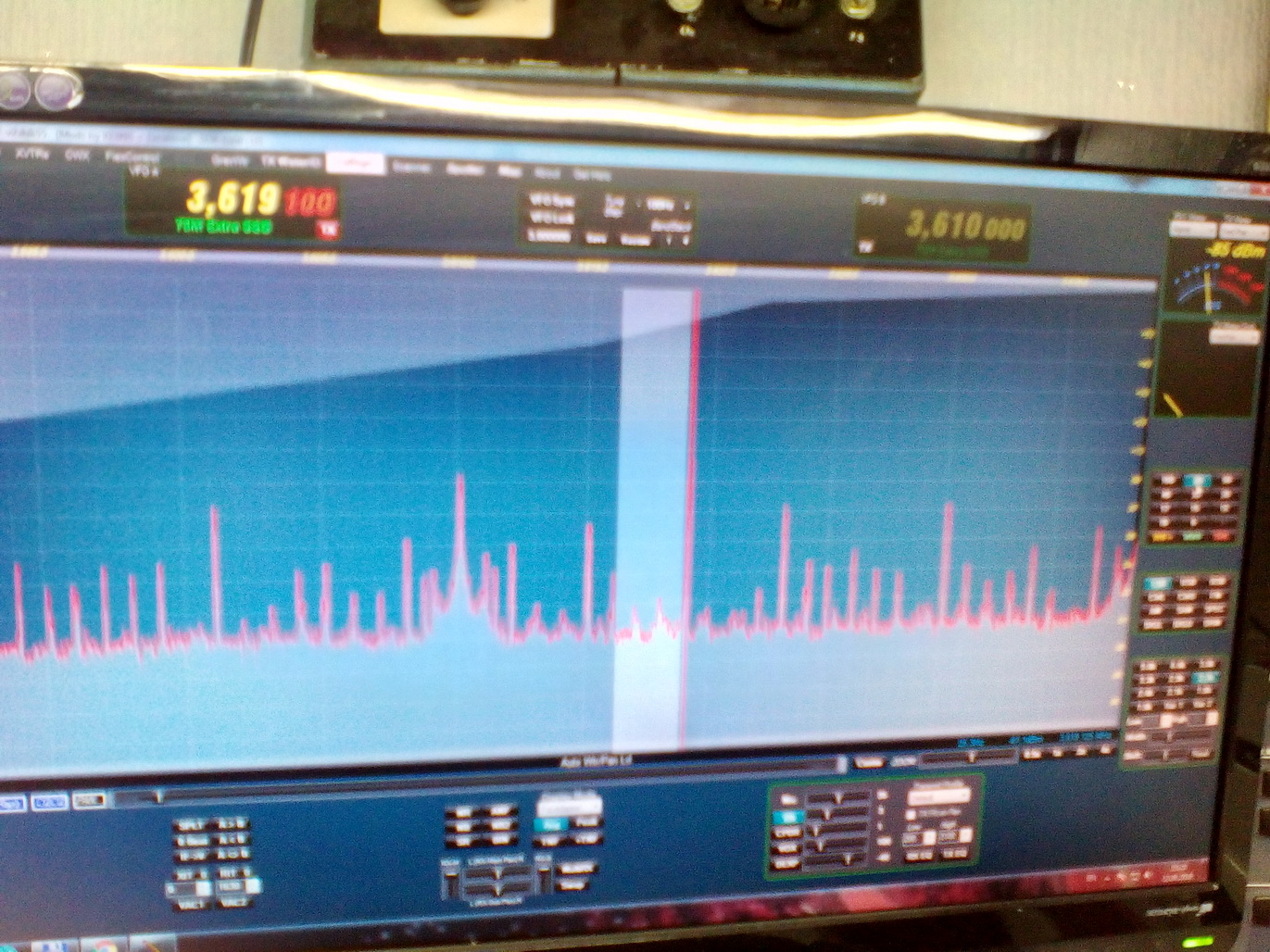

На этом снимке присутствуют паразитные гармоники от авто подавления.

Прикрепления: 9099061.jpg (543.6 Kb) · 2810049.jpg (561.6 Kb)

ut3mkДата: Четверг, 13.09.2018, 15.40.33 | Сообщение # 444
Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
iljinandrey,
20 Ом- верни и бросай сигнал через него. Он составная часть фильтра.
Подавать 0.2V - это излишне. Опусти уровень хотя бы до 0.01V
Схема операционника работает с 4 противофазными сигналами.
У тебя пока их нет, значит тестируй их по очереди.
Если подал 0.01V на 15 ногу верхней 4053, то и смотри на соответствующем выходе операционника - 8 ноге
сигнал на 4 нога 4053, то смотри на 14 ноге операционника.

Если подал 0.01V на 15 ногу нижней 4053, то и смотри на соответствующем выходе операционника - 1 ноге
сигнал на 4 нога 4053, то смотри на 7 ноге операционника.
Вот так надо.
В конечном итоге они должны быть равны по уровню.

Надо не забывать, что у нас есть еще и усиленный режим операционного усилителя.
Его включить на панеле PowerSDR Preamp выбрав - HIGH
Но этот тест при собранной платое и подключенной к компьютеру.

iljinandreyДата: Четверг, 13.09.2018, 15.45.38 | Сообщение # 445
Генерал-лейтенант
Группа: Пользователи
Сообщений: 649
Статус: Offline
Спасибо за ответ.
Я не включал поверсдр, не успел прочесть ваше сообщение...
Просто воткнул юсб и 12В.
На каждый вход, через R20, я подключался по отдельности и просматривал от входа на 4053,до конкретного выхода на ОУ.

... Переделывать? ))

ut3mkДата: Четверг, 13.09.2018, 15.46.31 | Сообщение # 446
Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
заново давай.
0.01V не более.
Забудь пока о PowerSDR

iljinandreyДата: Четверг, 13.09.2018, 15.49.25 | Сообщение # 447
Генерал-лейтенант
Группа: Пользователи
Сообщений: 649
Статус: Offline
Цитата ut3mk ()
заново давай.
Забудь пока о PowerSDR


Ок, сделаю. Powersdr не включаю, но подключаю к юсб ардуину и основное питание, уровень уменьшаю, верно понял?


Сообщение отредактировал iljinandrey - Четверг, 13.09.2018, 15.49.51

ut3mkДата: Четверг, 13.09.2018, 15.51.25 | Сообщение # 448
Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
Только питание на схему. Ардуину можешь вытащить на полку она нам не нужна и PowerSDR стереть напрочь smile
Нам нужно питание на операционни и 4053

iljinandreyДата: Четверг, 13.09.2018, 16.28.22 | Сообщение # 449
Генерал-лейтенант
Группа: Пользователи
Сообщений: 649
Статус: Offline

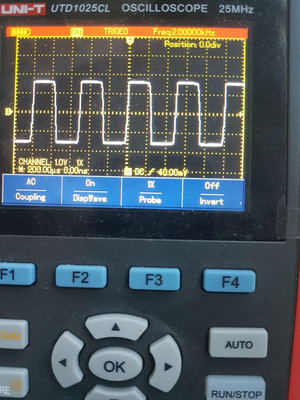

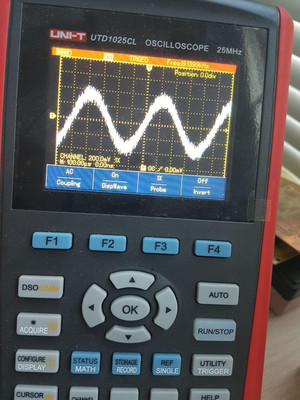

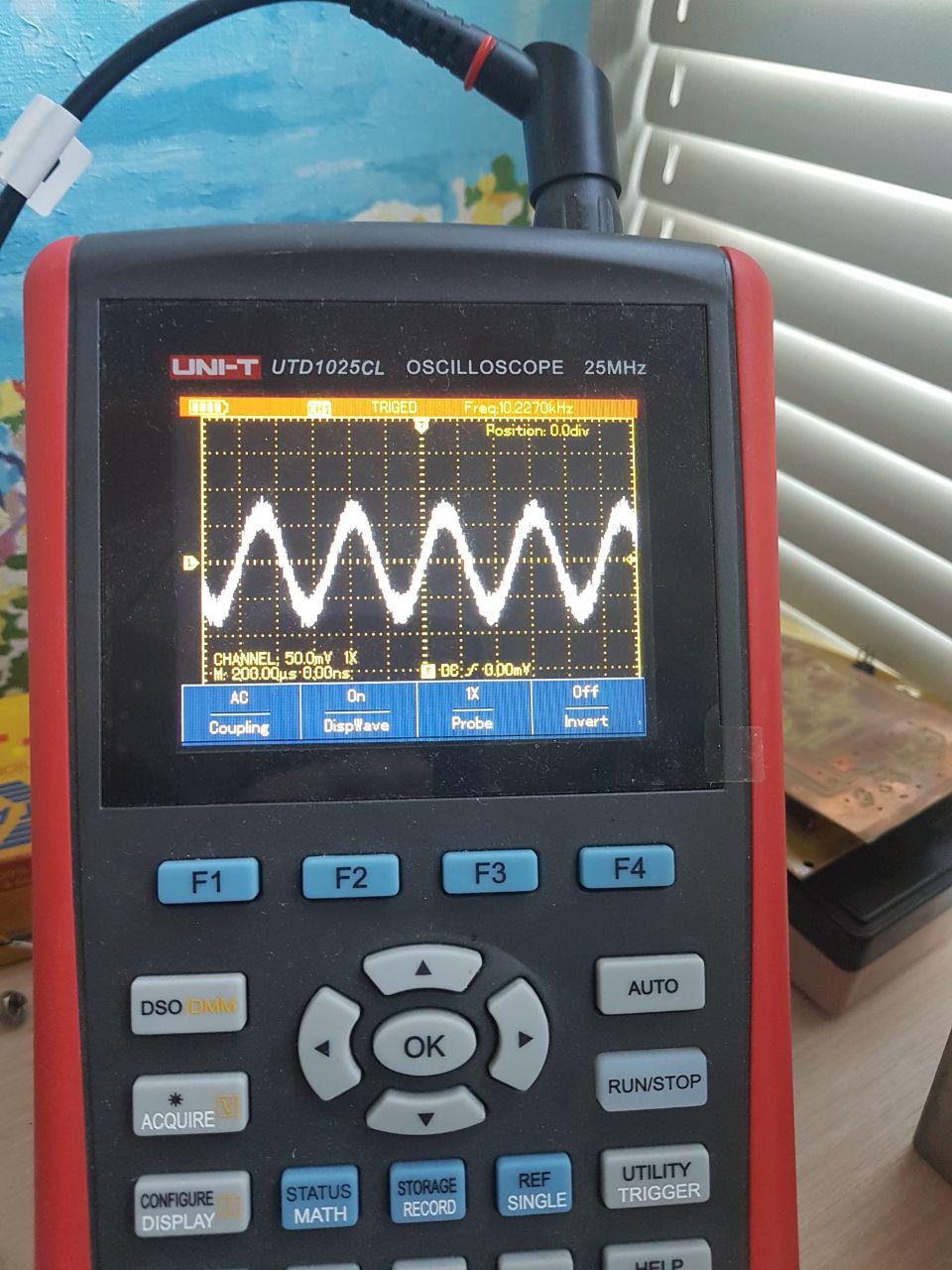

таже очередность, 8, 14, 11,7



вход 10мв, или около
Прикрепления: 5460946.jpg (179.1 Kb) · 4309580.jpg (175.5 Kb) · 9816164.jpg (158.2 Kb) · 3303317.jpg (170.7 Kb)

ut3mkДата: Четверг, 13.09.2018, 16.53.29 | Сообщение # 450
Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
Цитата iljinandrey ()
таже очередность, 8, 14, 11,7

Опечатка не 11, а 1 . - мелочь бывает .
Вывод.

корпус 8 и 14 усиление максимальное настолько, что сигнал ограничивается по уровню (СТУПЕНЬКА)
Превращается в меандр, а должна быть синусоида. Смотри обвязку резисторов вход на выход по 1 кОм
с 13 на 14 ногу и 2 на 1

Что то тут не то так как один корпус улетает в захлеб, а второй практически ноль.
И обязательно резистор на 300 Ом в цепи реле 13 на 9 и 2 на 6

У тебя похоже один корпус работает (не работает ) вообще. Это со входами 3 и 5
рой в этом корпусе там борода!!!!

Советую еще снизить НЧ сигнал пока не получишь синусоидальный выход.
Так немного легче анализировать.
Уровни по напряжению очень важны. Их должно быть хорошо видно.
