| ut3mk, понял, спасибо. После того как написал, перестал работать ДПФ  напряжения на выходах транзисторов есть, где соответствующий диапазон там нет, как и должно быть...диоды звонятся как надо
|
| |
|
|
| ut3mk | Дата: Пятница, 14.09.2018, 21.33.14 | Сообщение # 482 |
 Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| geksagenmax85,
Это не просто осцел. - это лаборатория.
Твоя версия 20мГц потолок, а следующая версия 40 Мгц. Думай!
Но да же с 20 мГц потолком измерений - это ВКУСНЕЙ чем аналоговые с такими параметрами.
Много видео инструкций в ютубе. Вполне достойная лаборатория.
https://www.youtube.com/watch?v=dP1DI2_YXmA
|
| |
|
|
| us5tj64 | Дата: Пятница, 14.09.2018, 21.36.17 | Сообщение # 483 |
|
Сержант
Группа: Пользователи
Сообщений: 21
Статус: Offline
| Кто-нибудь покупал эти СИшки?Будут-ли нормально работать? https://voron.ua/catalog/033757
Сообщение отредактировал us5tj64 - Пятница, 14.09.2018, 21.37.08 |
| |
|
|
| ut3mk | Дата: Пятница, 14.09.2018, 21.36.41 | Сообщение # 484 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| Цитата iljinandrey (  ) t3mk, понял, спасибо. После того как написал, перестал работать ДПФ напряжения на выходах транзисторов есть, где соответствующий диапазон там нет, как и должно быть...диоды звонятся как надо

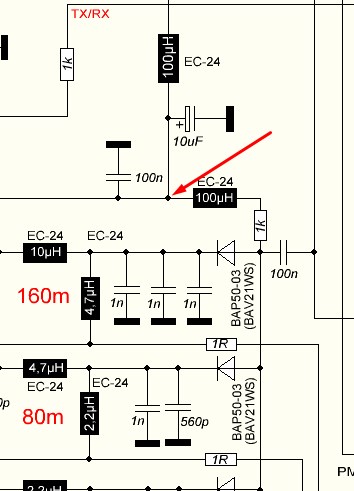

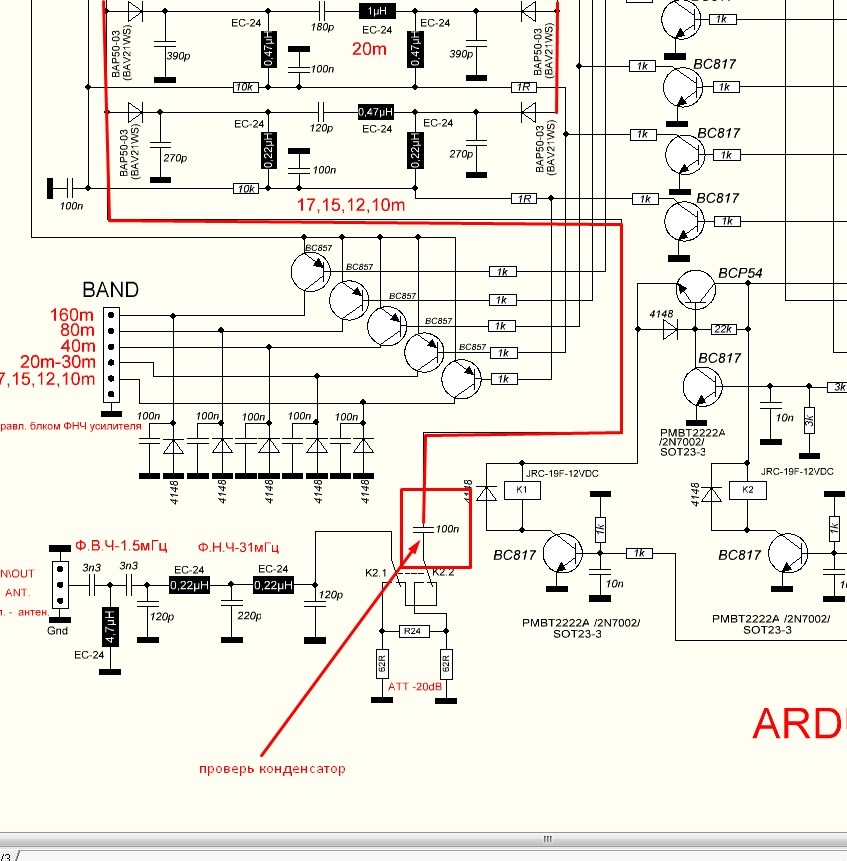

Проверь питание на ДПФ с обеих сторон на PIN диоды.
Возможно дроссель помер.
Это питание ДПФ разделяет конденсатор на 100n идущий на аттенюатор.
Если конденсатор пробит, то питание ДПФ улетит через резисторы АТТ на корпус.
А дальше то , что у тебя и произошло.
|
| |
|
|
| iljinandrey | Дата: Пятница, 14.09.2018, 21.42.02 | Сообщение # 485 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 649
Статус: Offline
| Цитата ut3mk ( ) Проверь питание на ДПФ с обеих сторон на PIN диоды.
там есть, а после 1к нема, при чём с двух сторон одинаково, пердомонокль какой то
|
| |
|
|
| ut3mk | Дата: Пятница, 14.09.2018, 21.45.21 | Сообщение # 486 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| Цитата iljinandrey ( ) там есть, а после 1к нема, при чём с двух сторон одинаково, пердомонокль какой т
И опять мы приходим к аттенюатору, который не работает.
Танцуем. ... близко - ГОРЯЧО!
http://ut3mk.at.ua/forum/2-137-11671-16-1536950201
|
| |
|
|
| ut3mk | Дата: Пятница, 14.09.2018, 21.52.52 | Сообщение # 487 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| Цитата us5tj64 ( ) Кто-нибудь покупал эти СИшки?Будут-ли нормально работать?
Я нет, но отзывы хорошие.
Да и сам магазин неплохой.
|
| |
|
|
| iljinandrey | Дата: Пятница, 14.09.2018, 21.58.46 | Сообщение # 488 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 649
Статус: Offline
| ut3mk, чё тоя не догоняю где он на печатке...все 0.1 вокруг реле "обзвонил"
|
| |
|
|
| us5tj64 | Дата: Пятница, 14.09.2018, 22.08.24 | Сообщение # 489 |
|
Сержант
Группа: Пользователи
Сообщений: 21
Статус: Offline
| Цитата ut3mk ( )
Я нет, но отзывы хорошие.
Да и сам магазин неплохой.
На счет магазина-полностью согласен, а микросхемки попробую. Спасибо.
|
| |
|
|
| ut3mk | Дата: Пятница, 14.09.2018, 22.09.47 | Сообщение # 490 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| Цитата iljinandrey ( ) ut3mk, чё тоя не догоняю где он на печатке...все 0.1 вокруг реле "обзвонил"

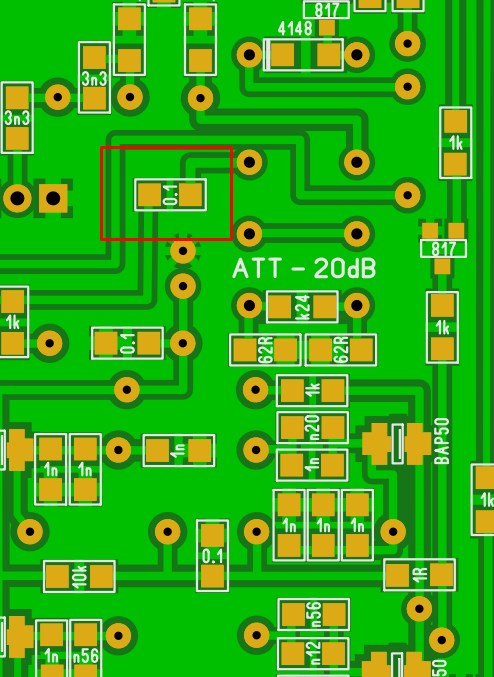

Найдена ошибка в печатной плате
Разделяющего конденсатор там отсутствует!!!!!
Это касается всем, кто сделал или заказывал платы в КИТАЕ.
Необходимо на печатке установить конденсатор номиналом 100n
Жди сброшу правку к печатке.
Я залил с исправлениями повторно файл на первой странице.
http://ut3mk.at.ua/SDR_ALL_5351/LAY_ALL/TRANSCEIVER-SDR_UA_V3A.lay6
|
| |
|
|
| iljinandrey | Дата: Пятница, 14.09.2018, 22.11.21 | Сообщение # 491 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 649
Статус: Offline
| ut3mk, потому и с переключением усиления был прикол ?
|
| |
|
|
| geksagenmax85 | Дата: Пятница, 14.09.2018, 22.17.14 | Сообщение # 492 |
|
Майор
Группа: Пользователи
Сообщений: 89
Статус: Offline
| ut3mk,
У меня его тоже нет. В принципе можно резануть дорожку и впаять его. Проблем в этом нет.
P.S. Заказал isds205b. Придёт дней через 5. Буду тестить сие девайсы. Плюс частотомер с али уже в пути.
Сообщение отредактировал geksagenmax85 - Пятница, 14.09.2018, 22.20.38 |
| |
|
|
| ut3mk | Дата: Пятница, 14.09.2018, 22.19.13 | Сообщение # 493 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| Цитата geksagenmax85 ( ) У меня его тоже нет. В принципе можно резануть дорожку и впаять его. Проблем в этом нет.
Да.
Именно так придется делать.
ОБЯЗАТЕЛЬНО!!!
|
| |
|
|
| iljinandrey | Дата: Пятница, 14.09.2018, 22.47.45 | Сообщение # 494 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 649
Статус: Offline
| ut3mk, таки заработало  однако странно, окак он у меня заработал первый раз...а потом перестал
п.с. ну и чудненько, заодно и ошибку нашли )
Сообщение отредактировал iljinandrey - Пятница, 14.09.2018, 22.53.13 |
| |
|
|
| ut3mk | Дата: Пятница, 14.09.2018, 22.50.25 | Сообщение # 495 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| iljinandrey,
И мне придется резать дорожку.
|
| |
|
|
