Одноплатный SDR трансивер с синтезатором Si5351 + полосовики
|
|
| Amator64 | Дата: Суббота, 15.09.2018, 20.54.46 | Сообщение # 496 |
|
Сержант
Группа: Пользователи
Сообщений: 23
Статус: Offline
| Немогу найти дроселя на 0.22 , можно ли применить на 0.27 ?
|
| |
|
|
| iljinandrey | Дата: Суббота, 15.09.2018, 21.05.08 | Сообщение # 497 |
 Генерал-лейтенант
Группа: Пользователи
Сообщений: 649
Статус: Offline
| Цитата Amator64 (  ) Немогу найти дроселя на 0.22 , можно ли применить на 0.27 ?
Цитата ut3mk ( ) |
| |
|
|
| geksagenmax85 | Дата: Суббота, 15.09.2018, 21.11.43 | Сообщение # 498 |
|
Майор
Группа: Пользователи
Сообщений: 89
Статус: Offline
| Amator64, можно, но с пересчетом емкостей.
|
| |
|
|
| iljinandrey | Дата: Суббота, 15.09.2018, 21.12.51 | Сообщение # 499 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 649
Статус: Offline
| Я если честно, не разобрался, было некогда, поставил 0.18, на звук, там вроде пофиг, на остальное не знаю... Но работает
|
| |
|
|
| Amator64 | Дата: Суббота, 15.09.2018, 21.19.25 | Сообщение # 500 |
|
Сержант
Группа: Пользователи
Сообщений: 23
Статус: Offline
| Да, но они стоят не только в фвч но и в других местах, может там не так критично. тем более говорили что можно в фвч их пока не ставить если нет близко ФМ станций.
|
| |
|
|
| iljinandrey | Дата: Суббота, 15.09.2018, 21.22.48 | Сообщение # 501 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 649
Статус: Offline
| Ну сдвинется немножко полоса вверх, или вниз... Amator64, воде не только ФМ, если мне память не изменяет на 10м и 15м диапазоны тоже, схемы перед глазами нет, с телефона пишу.
|
| |
|
|
| us5tj64 | Дата: Суббота, 15.09.2018, 22.43.20 | Сообщение # 502 |
|
Сержант
Группа: Пользователи
Сообщений: 21
Статус: Offline
| Цитата Amator64 ( ) Немогу найти дроселя на 0.22 , можно ли применить на 0.27
На скорую руку пересчитывал в RFsim существенной разницы не заметил. Но NWT покажет что к чему.Сам заказал 0.27, пока едут.
Цитата Amator64 ( ) Да, но они стоят не только в фвч но и в других местах, может там не так критично. тем более говорили что можно в фвч их пока не ставить если нет близко ФМ станций.
В входных цепях нужны дроссели, а по питанию можно ферритовых перемычек кинуть. Но это я так думаю, если что, то Юрий поправит. Маленькие индуктивности в цепях I2C LCD для уменьшения помех от него,А по НЧ входу/выходу не знаю зачем.Возможно есть звуковые карты которые возбуждаются,а эти дроссельки предотвращают возбуд?
|
| |
|
|
| us5tj64 | Дата: Суббота, 15.09.2018, 23.37.04 | Сообщение # 503 |
|
Сержант
Группа: Пользователи
Сообщений: 21
Статус: Offline

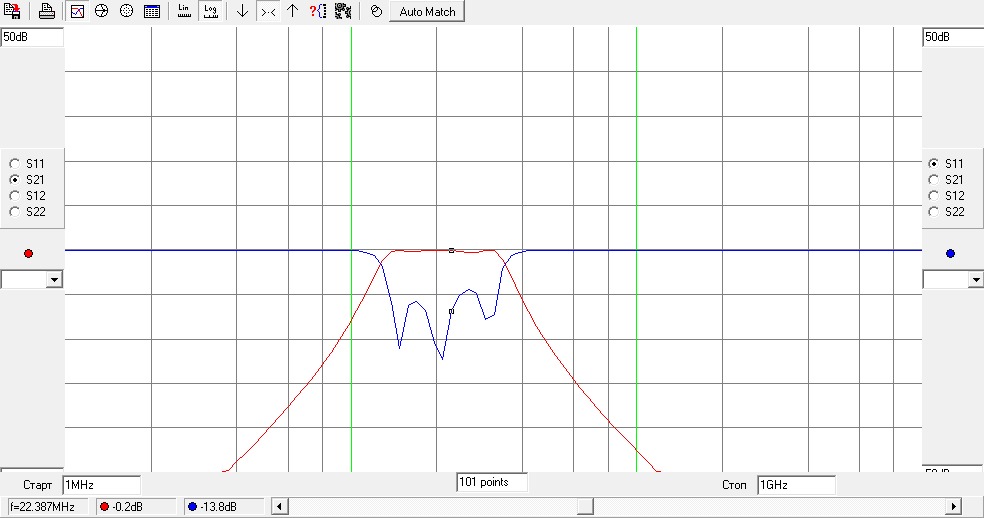

| АЧХ фильтра как на схеме и с индуктивностями 0.27мкГн и 200пФ емкостями.
|
| |
|
|
| goaliv-3 | Дата: Воскресенье, 16.09.2018, 08.09.10 | Сообщение # 504 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 312
Статус: Offline
| Цитата us5tj64 ( ) Маленькие индуктивности в цепях I2C LCD для уменьшения помех от него
Где вы видите на схеме такое? В цепи SDA и SCL ничего не должно быть, а по питанию - маленькая индуктивность ни к чему.
|
| |
|
|
| iljinandrey | Дата: Воскресенье, 16.09.2018, 09.15.07 | Сообщение # 505 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 649
Статус: Offline
| Цитата goaliv-3 ( ) В цепи SDA и SCL ничего не должно быть
Ранее обсуждалось, что желательно
|
| |
|
|
| us5tj64 | Дата: Воскресенье, 16.09.2018, 09.17.03 | Сообщение # 506 |
|
Сержант
Группа: Пользователи
Сообщений: 21
Статус: Offline
| Цитата goaliv-3 ( ) Где вы видите на схеме такое? В цепи SDA и SCL ничего не должно быть
Я такого не говорил.Просто указал обозначение модуля на схеме и цепи (в данном случае питания) которые идут к нему. А Цитата goaliv-3 ( ) маленькая индуктивность ни к чему |
| |
|
|
| KopHem | Дата: Воскресенье, 16.09.2018, 17.41.40 | Сообщение # 507 |
|
Лейтенант
Группа: Пользователи
Сообщений: 65
Статус: Offline
| практика уже показала что необходима развязка по цепям SDA SCL на I2C а так же
экранировка проводников
|
| |
|
|
| ut3mk | Дата: Воскресенье, 16.09.2018, 21.57.56 | Сообщение # 508 |
 Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| Сделал фото участков печатной платы с отсутствующими элементами.
На первом фото нет конденсатора 100n между питанием Pin диодов и аттенюатором.
Без этого элемента при включения Preamp в режим Off и Med происходило просадка питания Pin диодов через резисторы аттенюатора.
Что приведет к отключению ДПФ фильтров.
Установка этого элемента обязательно нужна.
На втором фото установлен подтягивающий резистор с 5V на ножку А3.
Если его не устанавливать, то после индивидуальных изменений в меню синтезатора не сохранятся новые данные.
А точнее, произойдет сброс в первоначальные значения прошивки после повторного включения трансивера.
№1
№2
Архивы с ошибочными платами удалены и размещены новые с исправлениями:
http://ut3mk.at.ua/SDR_ALL_5351/LAY_ALL/TRANSCEIVER-SDR_UA_V3A.lay6
|
| |
|
|
| iljinandrey | Дата: Воскресенье, 16.09.2018, 22.05.12 | Сообщение # 509 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 649
Статус: Offline
| ut3mk, спасибо за информацию ! Как раз есть проблемы со временем , неделю не могу заниматься... А можно вместо 0.1, поставить 0.15 ? Просто они есть, а у нас в местных магазинах, сплошная печаль с конденсаторами
|
| |
|
|
| ut3mk | Дата: Воскресенье, 16.09.2018, 22.07.17 | Сообщение # 510 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| Цитата iljinandrey ( ) А можно вместо 0.1, поставить 0.15
Запросто - это не критично.
Практически все конденсаторы 100n можно заменить на твой номинал.
А блокировка по питанию практически от 10n до 1uF.
Самое шумное на плате - это шина I2C.
|
| |
|
|
