| artemkotuzyak | Дата: Вторник, 10.11.2020, 11.35.37 | Сообщение # 286 |
|
Лейтенант
Группа: Пользователи
Сообщений: 67
Статус: Offline
| Цитата alexsharko47 (  ) Когда Si-шку паяли наверно сопля была между 7 и 8 ногой?
Я сам не понял где был коротышь, проложил пару раз оплеткой прогрел и все коротыш пропал, но его не было видно
|
| |
|
|
| I{esha | Дата: Среда, 11.11.2020, 16.30.07 | Сообщение # 287 |
|
Рядовой
Группа: Пользователи
Сообщений: 7
Статус: Offline

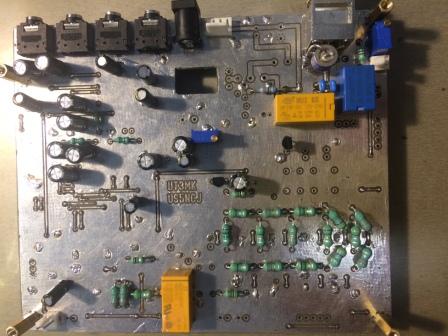

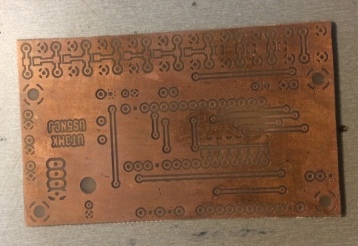

| Всем Добрый День!!! Решил повторить этот трансивер (это мой первый трансивер), платы делал лутом, предоставляю фотоотчет. Плату синтезатора только вытравил, а основную плату начал паять. На основной плате замети ошибку, пятачок резистора висит в воздухе, обвел красным на фото. Для меня не критично, развернул резистор и запаял, а тем кто заказал платы у китайцев придется маску царапать.
|
| |
|
|
| kosmopoisk | Дата: Четверг, 12.11.2020, 09.31.41 | Сообщение # 288 |
 Полковник
Группа: Пользователи
Сообщений: 175
Статус: Offline
| он делал печать из поста Юрия за номером 75 на 5 странице
Сообщение отредактировал kosmopoisk - Четверг, 12.11.2020, 09.32.57 |
| |
|
|
| alexsharko47 | Дата: Четверг, 12.11.2020, 09.43.14 | Сообщение # 289 |
|
Полковник
Группа: Пользователи
Сообщений: 150
Статус: Offline
| Цитата kosmopoisk ( ) он делал печать из поста Юрия за номером 75 на 5 странице
Там нету этого косяка
|
| |
|
|
| ut3mk | Дата: Четверг, 12.11.2020, 10.28.41 | Сообщение # 290 |
 Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline

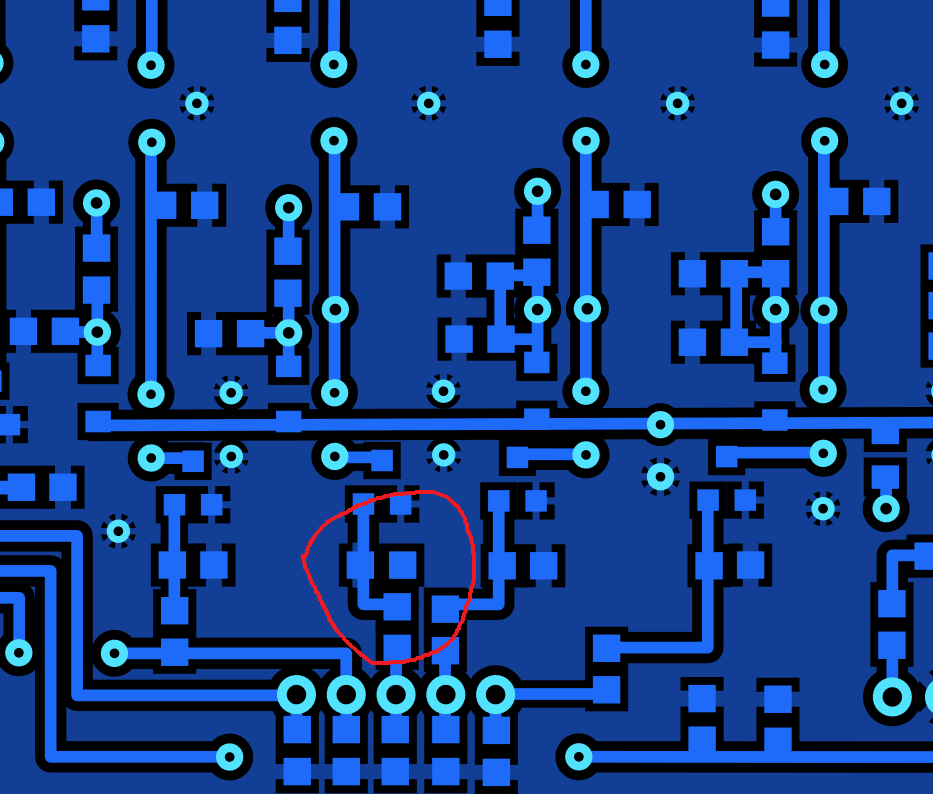

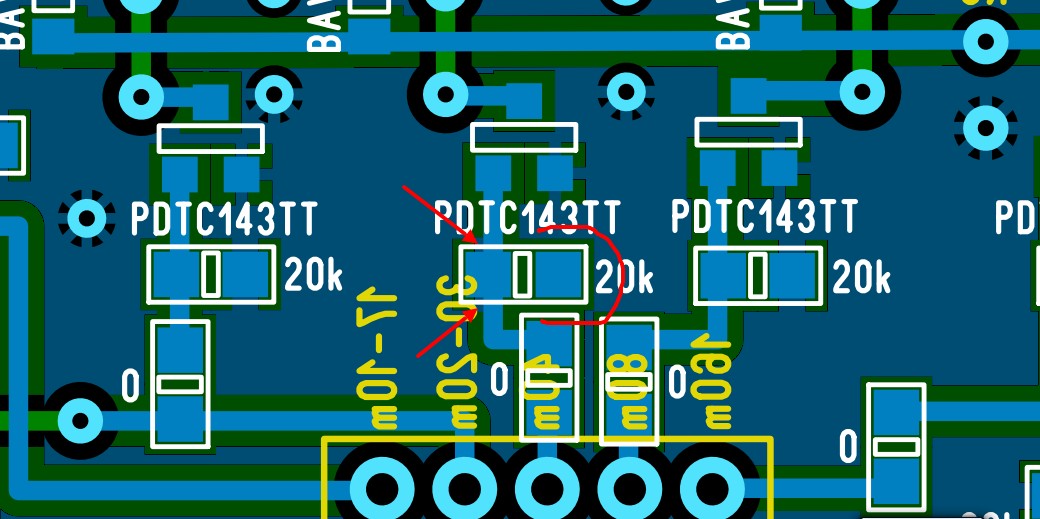

| Цитата I{esha ( ) На основной плате замети ошибку, пятачок резистора висит в воздухе
Спасибо за найденную ошибку
Цитата alexsharko47 ( ) Там нету этого косяка
Она действительно там была. Сейчас я ее устранил и на печатке исправил.
Вот файл с исправлениями:
https://ut3mk.at.ua/SUPER_PUPER/LAY/TRX-SUPER_PUPER_smd_PREAMP.lay6
https://ut3mk.at.ua/SUPER_PUPER/SPL/TRX-SUPER_PUPER_smd_PREAMP.spl7
|
| |
|
|
| alexsharko47 | Дата: Четверг, 12.11.2020, 10.46.39 | Сообщение # 291 |
|
Полковник
Группа: Пользователи
Сообщений: 150
Статус: Offline
| Интересно, на моей нет такого косяка
|
| |
|
|
| ut3mk | Дата: Четверг, 12.11.2020, 10.52.04 | Сообщение # 292 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| Цитата alexsharko47 ( ) Интересно, на моей нет такого косяка
Это второй вариант с усилителем высокой частоты. У тебя первый вариант.
У меня первый и так же ошибок нет.
|
| |
|
|
| iljinandrey | Дата: Четверг, 12.11.2020, 12.20.12 | Сообщение # 293 |
 Генерал-лейтенант
Группа: Пользователи
Сообщений: 649
Статус: Offline
| Цитата ut3mk ( ) Это второй вариант с усилителем высокой частоты.
А где глянуть этот вариант ? ИНтересно в каком месте установлен УВЧ и как управляется. Я смотрю, здесь в отличие от одноплатного варианта, переключение усиления на ОУ исключили, можно пару слов об этом изменении ?
|
| |
|
|
| ut3mk | Дата: Четверг, 12.11.2020, 12.56.32 | Сообщение # 294 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| Цитата iljinandrey ( ) А где глянуть этот вариант ?
Начиная с этого сообщения:
https://ut3mk.at.ua/forum/2-146-14712-16-1600620992
https://ut3mk.at.ua/forum/2-146-14741-16-1600705423
|
| |
|
|
| iljinandrey | Дата: Четверг, 12.11.2020, 13.04.29 | Сообщение # 295 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 649
Статус: Offline
| А я думал что всю тему прочитал, спасибо.
|
| |
|
|
| moksok83 | Дата: Четверг, 12.11.2020, 15.43.41 | Сообщение # 296 |
|
Рядовой
Группа: Пользователи
Сообщений: 2
Статус: Offline

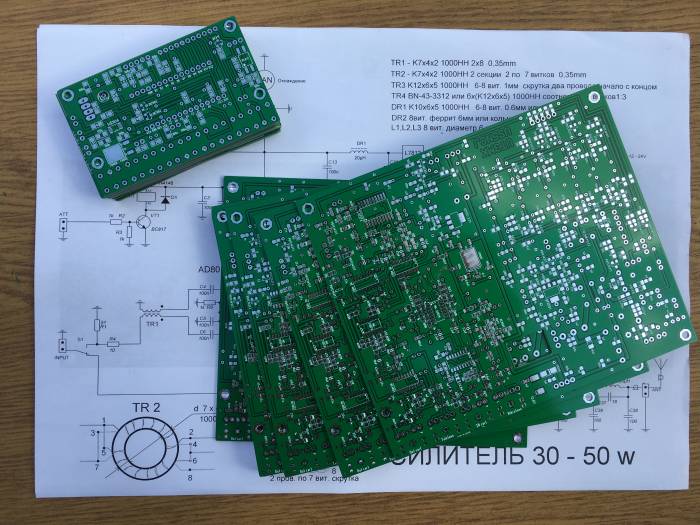

| Есть небольшое количество заводских печатных плат.В наличии плата синтезатора и основная плата.
|
| |
|
|
| iljinandrey | Дата: Четверг, 12.11.2020, 17.01.17 | Сообщение # 297 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 649
Статус: Offline
| Цитата moksok83 ( ) Есть небольшое количество заводских печатных плат.В наличии плата синтезатора и основная плата.
Видел ваше объявление на ур8лж, так и не понял зачем указано мыло, если на него не отвечаете
|
| |
|
|
| alexsharko47 | Дата: Четверг, 12.11.2020, 17.09.34 | Сообщение # 298 |
|
Полковник
Группа: Пользователи
Сообщений: 150
Статус: Offline
| Цитата moksok83 ( ) Есть небольшое количество заводских печатных плат.В наличии плата синтезатора и основная плата.
Цена комплекта?
|
| |
|
|
| artemkotuzyak | Дата: Пятница, 13.11.2020, 16.17.07 | Сообщение # 299 |
|
Лейтенант
Группа: Пользователи
Сообщений: 67
Статус: Offline
| У кого есть в Украине микросхемы SN74LVC1G04DCKR, SN74LVC1G00DBVR - куплю
|
| |
|
|
