SDR Трансивер на SMD элементах
|
|
| ut3mk | Дата: Четверг, 26.12.2013, 03.10.07 | Сообщение # 1531 |
 Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| Цитата ew7ra (  ) На 12 и 10м даю генератор. PowerSDR автоматически давит не зеркалку, а несущую, инвертирую I/Q все в норму приходит, но на НЧ диапазонах все переворачивается
Ничего не понял.
|
| |
|
|
| R9MAA | Дата: Четверг, 26.12.2013, 14.53.21 | Сообщение # 1532 |
|
Сержант
Группа: Пользователи
Сообщений: 38
Статус: Offline
| здравствуйте, ну, во-первых программа Power SDR сама ни как не может отследить (подавить) несущую, которая образовалась в "железе" (делитель, ключевой смеситель). Её можно проверить сторонним прибором (вч вольтметр, осцилограф, второй SDR), предварительно вытащив из разъёма микрофон и установив движок Drive на 0. Во-вторых, хочу напомнить, что "зеркалка" на приём - зеркально отображаемый сигнал относительно нулевой ПЧ (как слева, так и справа). "Зеркалка" на передачу это уже не подавленная вторая боковая (DSB или близкая к ней). Можно пожалуйста поточнее указать суть проблемы. с ув. Александр
Сообщение отредактировал R9MAA - Четверг, 26.12.2013, 14.54.40 |
| |
|
|
| ew7ra | Дата: Четверг, 26.12.2013, 21.28.45 | Сообщение # 1533 |
 Лейтенант
Группа: Пользователи
Сообщений: 75
Статус: Offline
| Уважаемые ut3mk, R9MAA. Извините за неверную терминологию, в этом деле "туговат". Попробую в картинках объяснить.
В режиме приема, через ДПФ, на вход платы SDR подаю сигнал с генератора, с частотой 28.500.
На панораме изначально
Далее на частоте 28500 на панораме сигнал плавно уходит в минус
Меняю каналы I/Q местами, сигналы выравниваются
Далее на частоте 28494 на панораме сигнал плавно уходит в минус
Думал, что каналы I/Q попутал, если на диапазонах от 15м и ниже всё нормально работает к примеру в варианте I/Q, то на 12 и 10м приходится менять каналы местами, т.е. Q/I.
Сообщение отредактировал ew7ra - Четверг, 26.12.2013, 21.56.01 |
| |
|
|
| LZ2GX | Дата: Четверг, 26.12.2013, 23.08.41 | Сообщение # 1534 |
 Полковник
Группа: Пользователи
Сообщений: 212
Статус: Offline
| Цитата ew7ra ( ) ...У меня плата V13...
...давит не зеркалку, а несущую, инвертирую I/Q все в норму приходит, но на НЧ диапазонах все переворачивается.
А Вы уверенный, что у Вас действительно вариант V13 ,а не вариант V12?
Сообщение отредактировал LZ2GX - Четверг, 26.12.2013, 23.15.11 |
| |
|
|
| ew7ra | Дата: Четверг, 26.12.2013, 23.26.38 | Сообщение # 1535 |
|
Лейтенант
Группа: Пользователи
Сообщений: 75
Статус: Offline
| Цитата LZ2GX ( ) А Вы уверенный, что у Вас действительно вариант V13 ,а не вариант V12?
У меня 13, а в чем подвох?
|
| |
|
|
| LZ2GX | Дата: Четверг, 26.12.2013, 23.50.53 | Сообщение # 1536 |
|
Полковник
Группа: Пользователи
Сообщений: 212
Статус: Offline
| Цитата ew7ra ( ) ... а в чем подвох?
В V12 на выходе у 74АС74 произвольно (хаотически ) меняется фаза.
|
| |
|
|
| ut3mk | Дата: Пятница, 27.12.2013, 02.01.15 | Сообщение # 1537 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| ew7ra,
Дай точно схему которую собрал. Румен правильно этот вопрос подчеркнул.
И снимки дай точь в точь как в этом сообщении:
http://ut3mk.at.ua/forum/2-2-225-16-1263999270
Дело в том, что не понять где у тебя основной сигнал, а где зеркальный.
Мне надо основной сигнал загони в полосу приема, значит обратка будет отображена зеркально.
|
| |
|
|
| ew7ra | Дата: Пятница, 27.12.2013, 12.12.20 | Сообщение # 1538 |
|
Лейтенант
Группа: Пользователи
Сообщений: 75
Статус: Offline
| Схема
Диапазон 7Мгц

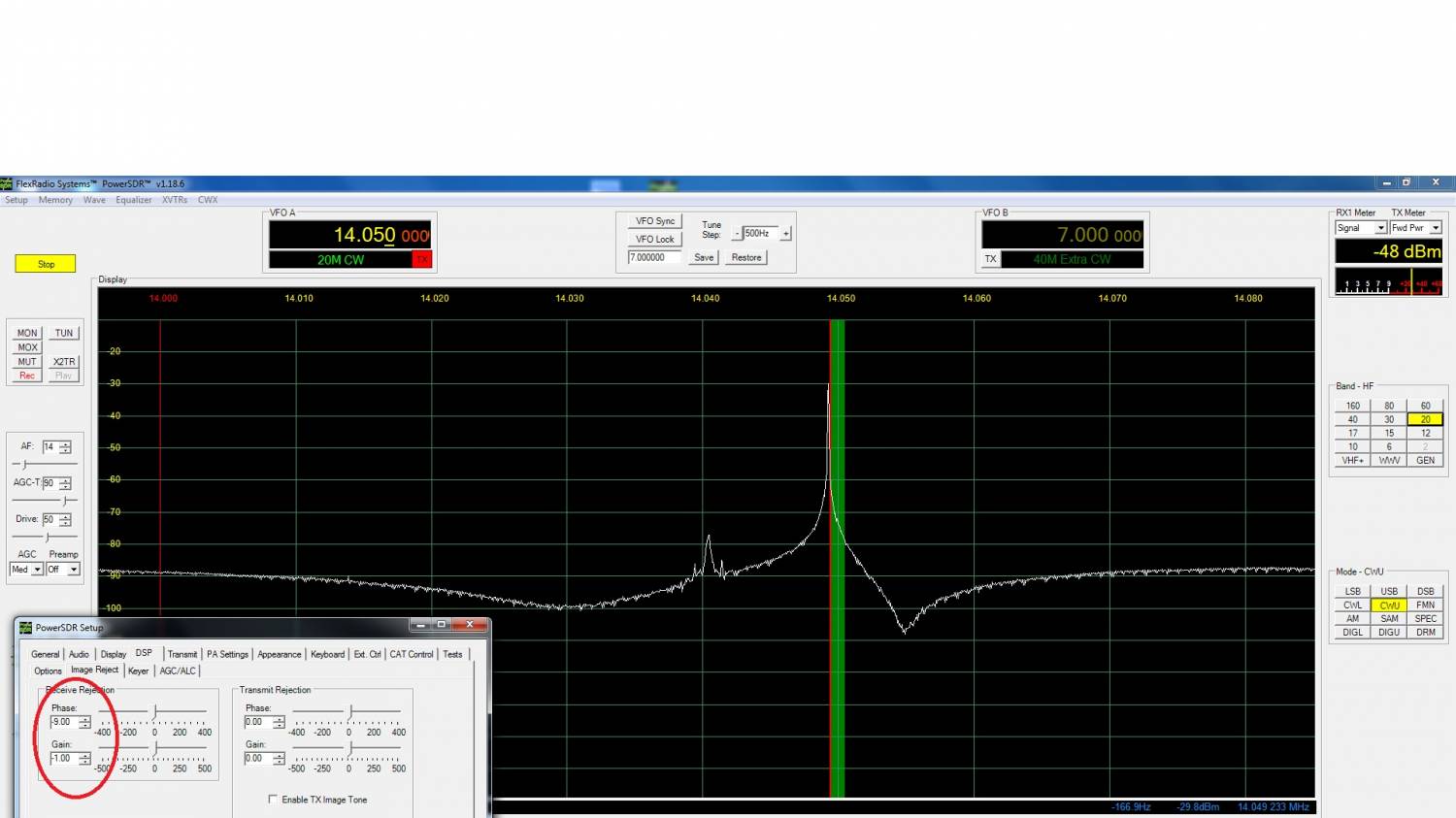

Диапазон 14Мгц
Диапазон 24Мгц
Диапазон 28Мгц
|
| |
|
|
| LZ2GX | Дата: Пятница, 27.12.2013, 14.41.19 | Сообщение # 1539 |
|
Полковник
Группа: Пользователи
Сообщений: 212
Статус: Offline
| ew7ra,
Пoсмотрите как у Вас меняется место минимума шумовой дорожки.
Это показывает, что у Вас действительно I и Q местами меняются.
|
| |
|
|
| ew7ra | Дата: Пятница, 27.12.2013, 14.53.14 | Сообщение # 1540 |
|
Лейтенант
Группа: Пользователи
Сообщений: 75
Статус: Offline
| Цитата LZ2GX ( ) Это показывает, что у Вас действительно I и Q местами меняются.
Так вот вопрос ПОЧЕМУ такое происходит?
Сообщение отредактировал ew7ra - Пятница, 27.12.2013, 14.54.21 |
| |
|
|
| qwerty | Дата: Пятница, 27.12.2013, 15.47.51 | Сообщение # 1541 |
|
Сержант
Группа: Пользователи
Сообщений: 24
Статус: Offline
| Как вариант резистор на входе 1к и следующий 1к на выводе 1мс на корпус ,на 28мгц диапазоне ,вкл.переменные 3к ,была похожая проблема ,пробуйте .
|
| |
|
|
| ut3mk | Дата: Пятница, 27.12.2013, 16.26.22 | Сообщение # 1542 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| ew7ra,
мне такое ощущение, что это проблема в PowerSdr.
Поставь 1.18.6 и повтори эту процедуру подавления ЗК, но только в ручном режиме.
|
| |
|
|
| saimon | Дата: Пятница, 27.12.2013, 20.32.31 | Сообщение # 1543 |
|
Рядовой
Группа: Пользователи
Сообщений: 1
Статус: Offline
| Вот нашла
Thema постер
И ещё есть интересный
вообще бесплатный софт
http://seosoft.url.ph
|
| |
|
|
| ew7ra | Дата: Пятница, 27.12.2013, 21.14.50 | Сообщение # 1544 |
|
Лейтенант
Группа: Пользователи
Сообщений: 75
Статус: Offline
| Цитата ut3mk ( ) мне такое ощущение, что это проблема в PowerSdr.
Поставь 1.18.6 и повтори эту процедуру подавления ЗК, но только в ручном режиме.
Без подстройки 7Мгц
7Мгц с подстройкой
Также все нормально давиться, но только до 21,750 Мгц, а выше, заметил такую штуку: Уровень зеркалки становиться больше основной на несколько Дб и снизить зеркалку не получается ни аппаратно ни программно. Полез в плату посмотреть ляпы и обратил внимание, что вместо 74LVC74DR у меня неподумавши запаяна IN74ACT74D. Так вот может дело не в "бобине" а в микросхеме, и на высоких частотах она "тупо" не справляется? Думаю, на рисунке будет видна разница уровней
Сообщение отредактировал ew7ra - Пятница, 27.12.2013, 22.09.20 |
| |
|
|
| ut3mk | Дата: Суббота, 28.12.2013, 16.25.07 | Сообщение # 1545 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| ew7ra,
Она как раз и нарушает фазу переворачивает ее или сдвигает настолько, что приводит к полной смене верхней с нижней боковой.
|
| |
|
|
