SDR Трансивер на SMD элементах
|
|
| R9MAA | Дата: Пятница, 07.02.2014, 16.02.44 | Сообщение # 1636 |
|
Сержант
Группа: Пользователи
Сообщений: 38
Статус: Offline
| Us5ncj, Александр, здравствуйте. что посоветуете лучше сделать http://ut3mk.at.ua/forum/2-40-8226-16-1383422599 эту основную плату , или то что 1641 сообщении. Спасибо!
|
| |
|
|
| US5NCJ | Дата: Пятница, 07.02.2014, 17.01.31 | Сообщение # 1637 |
 Генерал-лейтенант
Группа: Администраторы
Сообщений: 570
Статус: Offline
| R9MAA,

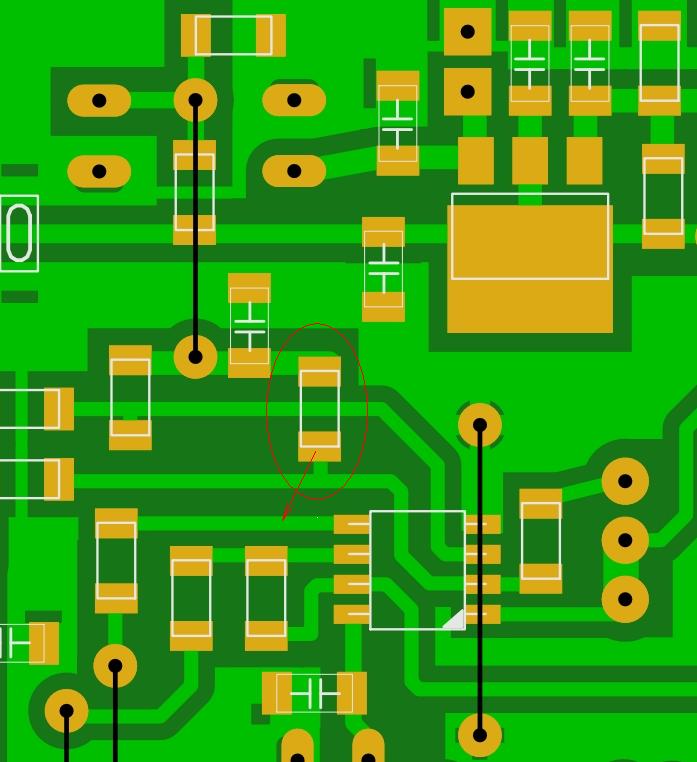

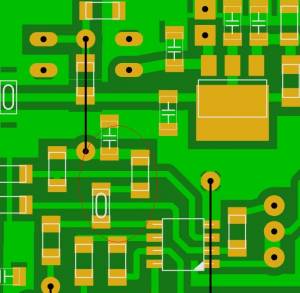

Александр, предлагаемые Вашему вниманию варианты основной платы является продолжением старых, но уже с лучшими параметрами, задача была сделать конструкцию на современной элементной базе, легко повторяемую в домашних условиях и не требующую каких либо сложных регулировочных и настроечных работ. Для успешного повторения требуются только аккуратность и терпение, отсутствии ошибок в монтаже основная плата запускается сразу, обеспечивая очень высокие параметры.
Хочу отметить что удалось убрать подстроечные элементы как в приемном тракте, так и передающем, что облегчает настойку трансивера, вполне достаточно предварительного подбора резисторов в обратных связях ОУ, цифровым мультиметром с точностью не хуже 1%.
Сообщение отредактировал US5NCJ - Пятница, 07.02.2014, 17.04.47 |
| |
|
|
| LZ2GX | Дата: Пятница, 07.02.2014, 19.20.45 | Сообщение # 1638 |
 Полковник
Группа: Пользователи
Сообщений: 212
Статус: Offline
| Цитата US5NCJ (  ) обратите внимание на шумовою дорожку- коментировать не буду, сами видите.
Александр, не только нужно комментировать, но и даже хвастатся, потому, что у тебя получилось очень хорошо.
Александр, скажите пожалуйста чем питается у тебя звуковка.
|
| |
|
|
| FARAD | Дата: Пятница, 07.02.2014, 19.37.07 | Сообщение # 1639 |
|
Лейтенант
Группа: Пользователи
Сообщений: 44
Статус: Offline
| Цитата US5NCJ ( ) трудно было понять о чем идет речь
to UT3MK
Юрий, а и правда, что еще надо для работы на УКВ?
Обычно применяется трансвертерная приставка со своим опорником и берется выход с трансивера на частоте 28 МГц. А здесь как?
Как я понял, выход управления 144 с синтезатора как раз и служит для переключения именно в такой режим?
А какая частота в этот момент на выходе синтезатора?
|
| |
|
|
| US6EG | Дата: Пятница, 07.02.2014, 20.37.20 | Сообщение # 1640 |
 Полковник
Группа: Пользователи
Сообщений: 235
Статус: Offline
| То UR5NEU6117
В моем SDR-е стоит и работает трансвертерная приставка Шатуна.
Смотрим оглавление форума и читаем все о приставке.144 Мгц В ADTRX [ 1 2 3 ]
Сообщение отредактировал US6EG - Пятница, 07.02.2014, 20.37.49 |
| |
|
|
| US5NCJ | Дата: Пятница, 07.02.2014, 21.51.57 | Сообщение # 1641 |
|
Генерал-лейтенант
Группа: Администраторы
Сообщений: 570
Статус: Offline
| LZ2GX,
Здравствуйте Румен!
Моя звуковая карта берет питание с USB порта в стандартном варианте (но есть один недостаток) большое количество спур и для того что-бы панорама была такой чистой мне пришлось кое что предпринять (сделать это очень просто) всего навсего нужно запаять дополнительную емкость 1000мкф-6,3в по питанию. Вблизи мини-USB разъема есть блокировочный керамический конденсатор smd-0805 10мкф его нужно найти, мультиметром определить полярность и параллельно ему уже запаять электролитический конденсатор 1000.....1500мкф-6.3в. вот и всё.
Сообщение отредактировал US5NCJ - Пятница, 07.02.2014, 21.55.18 |
| |
|
|
| LZ2GX | Дата: Пятница, 07.02.2014, 22.54.09 | Сообщение # 1642 |
|
Полковник
Группа: Пользователи
Сообщений: 212
Статус: Offline
| Цитата US5NCJ ( ) панорама была такой чистой мне пришлось
Александр, у меня звуковая карта EMU0404. В борьбе со спурами я пока проигрываю. У меня обстановка на много хуже, чем у тебя.
|
| |
|
|
| US5NCJ | Дата: Пятница, 07.02.2014, 23.29.40 | Сообщение # 1643 |
|
Генерал-лейтенант
Группа: Администраторы
Сообщений: 570
Статус: Offline
| LZ2GX,
Спуры-это (высокочастотные пульсации) компьютера, ослабить их к нулю можно установкой дополнительной емкости 1000....2200мкф или запитать звук. карту от отдельного стабилизированного источника питания +5в. оба варианта опробованы, спур как видите нету вообще.
Тоже самое касается USB-COM преобразователя на FT232, PL2303. У меня здесь тоже стоит конденсатор. смотрите фото:
Сообщение отредактировал US5NCJ - Пятница, 07.02.2014, 23.57.17 |
| |
|
|
| ut3mk | Дата: Суббота, 08.02.2014, 00.56.49 | Сообщение # 1644 |
 Генералиссимус
Группа: Администраторы
Сообщений: 5078
Статус: Offline
| UR5NEU6117,
Самый короткий ответ
http://ut3mk.at.ua/forum/2-64-1
|
| |
|
|
| Седой | Дата: Суббота, 08.02.2014, 04.50.39 | Сообщение # 1645 |
|
Сержант
Группа: Пользователи
Сообщений: 32
Статус: Offline
| Цитата LZ2GX ( ) у меня звуковая карта EMU0404. В борьбе со спурами я пока проигрываю.
Здравствуйте Румен, у меня есть обе звуковые карты E-MU и CREATIVE как у Александра.Использую только E-MU так как она превосходит по всем показателям CREATIVE
в том числе и по шумам и частоте дискретизации.Выставляю файл записи на двадцатке там в конце записи я отключаю комнатную "антенну"-пропадает сигнал и спуры..! ))
Трансивер запитан от параметрического стабилизатора.Предложение Александра в борьбе со спурами убедительное.
Запись можно прослушать в HDSDR.
|
| |
|
|
| RADIO | Дата: Суббота, 08.02.2014, 07.49.10 | Сообщение # 1646 |
|
Лейтенант
Группа: Пользователи
Сообщений: 55
Статус: Offline
| Прикрепления: HDSDR_20140208_.wav(0Kb)
===============================
Шутка такая ?
|
| |
|
|
| Седой | Дата: Суббота, 08.02.2014, 10.44.17 | Сообщение # 1647 |
|
Сержант
Группа: Пользователи
Сообщений: 32
Статус: Offline
| Цитата RADIO ( ) Шутка такая ?
Действительно ..не прошло повторю еще разДобавлено (08.02.2014, 08.38.12)
---------------------------------------------
Цитата Седой ( ) в HDSDR. Добавлено (08.02.2014, 08.41.36)
---------------------------------------------
Цитата Седой ( ) повторю еще раз Добавлено (08.02.2014, 08.44.17)
---------------------------------------------
Не гузится,наверно большой объем
|
| |
|
|
| Седой | Дата: Суббота, 08.02.2014, 12.56.17 | Сообщение # 1648 |
|
Сержант
Группа: Пользователи
Сообщений: 32
Статус: Offline
| Это на 20-ке с антенной
|
| |
|
|
| R9XAF | Дата: Суббота, 08.02.2014, 12.59.19 | Сообщение # 1649 |
|
Рядовой
Группа: Пользователи
Сообщений: 5
Статус: Offline
| US5NCJ, Цитата Вблизи мини-USB разъема есть блокировочный керамический конденсатор smd-0805 10мкф его нужно найти, мультиметром определить полярность и параллельно ему уже запаять электролитический конденсатор 1000.....1500мкф-6.3в. вот и всё.
Александр, я в своей X-FI поставил два конденсатора, по питанию ЦАП и АЦП.
Возможно Вы видели этот документ в сети: http://www.rfsystem.it/shop/download/SB_Creative_XFi_Pro_USB.pdf
Сообщение отредактировал R9XAF - Суббота, 08.02.2014, 13.01.58 |
| |
|
|
| Седой | Дата: Суббота, 08.02.2014, 13.09.00 | Сообщение # 1650 |
|
Сержант
Группа: Пользователи
Сообщений: 32
Статус: Offline
| Это без антенны..
|
| |
|
|
